نظام الطاقة 4000 كيلو فولت أمبير، 50 هرتز/60 هرتز، ثلاث مراحل
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

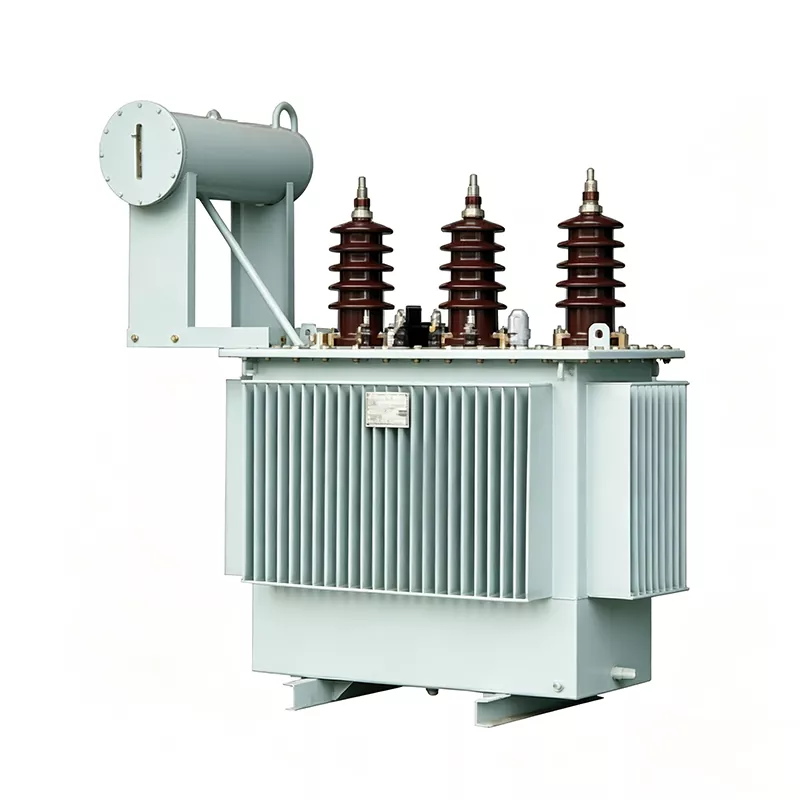

إن محول Huajidian 4000 KVA ثلاثي الطور المغمور بالزيت هو قطعة أساسية من المعدات في الصناعة والتعدين الشركات والمحطات الفرعية. الاستفادة من هيكل تبديد الحرارة الناضج المغمور بالزيت والحافظ المستقل التصميم، فهو مناسب للتشغيل المستمر ذو السعة الكبيرة والطويلة الأمد والحمل الثقيل. مع مزايا مثل انخفاض الخسارة، وقوة العزل العالية، والمقاومة القوية لصدمات الدائرة القصيرة، يمكنها التعامل بسلاسة مع التشغيل تقلبات الحالة وارتفاع الأحمال، مما يجعلها قطعة رئيسية من المعدات للطاقة الصناعية واسعة النطاق التوزيع وإمدادات الطاقة مستقرة على المدى الطويل.
الاستفادة من صفائح فولاذ السيليكون المدرفلة على البارد ذات النفاذية العالية، والمعالجة بنواة متدرجة متعددة المراحل و تكنولوجيا مشتركة مائلة بالكامل، مما يقلل بشكل كبير من خسائر عدم التحميل وتيار عدم التحميل. حتى في ظل التحميل الكامل على المدى الطويل أثناء التشغيل، فإنه يحافظ على كفاءة عالية في استخدام الطاقة، مما يقلل بشكل فعال من تكاليف الكهرباء على المدى الطويل للمؤسسات.
تستخدم كل من الملفات ذات الجهد العالي والجهد المنخفض سلكًا نحاسيًا خاليًا من الأكسجين: يحتوي الملف عالي الجهد على طبقات متعددة هيكل أسطواني، والملف ذو الجهد المنخفض له هيكل مستمر، مما يؤدي إلى تدفق تسرب موحد التوزيع والقوة الميكانيكية العالية، قادرة على تحمل الضغط الميكانيكي الهائل الناجم عن المفاجئ دوائر قصيرة في شبكة الكهرباء.
إن خزان المحولات المغمور بالزيت ثلاثي الطور بقدرة 4000 كيلو فولت أمبير مصنوع من ألواح فولاذية مدلفنة على البارد عالية الجودة ومجهزة مع بالوعة الحرارة المموجة. يوجد خزان مستقل لحفظ الزيت في الأعلى للتعويض عن الحرارة تمدد وانكماش زيت المحولات أثناء تشغيل المعدات ذات السعة الكبيرة. جنبا إلى جنب مع أ مزيل الرطوبة لتصفية الرطوبة والشوائب من الهواء، فهو يبطئ شيخوخة الزيت. بالمقارنة مع النماذج المختومة بالكامل، تتميز هذه الوحدة بارتفاع متوسط، مما يسهل مراقبة مستوى الزيت والصيانة الروتينية، مما يجعلها مناسبة لـ سيناريوهات الصيانة الروتينية في المحطات الفرعية والمصانع الكبيرة.
سطح خزان الزيت مطلي بطبقة مقاومة للتآكل ومقاومة للعوامل الجوية، وتتكيف مع الزيت والغبار وغيرها البيئات الصناعية الرطبة، ومقاومة للصدأ والتآكل أثناء الاستخدام الخارجي طويل الأمد.
يستخدم الجانب عالي الجهد البطانات الخزفية متعددة الطبقات، مما يوفر مسافة زحف واسعة لتلبية العزل متطلبات 35 كيلو فولت أو أقل، مما يمنع حوادث الفلاش. تم تركيب صمام تخفيف الضغط ومرحل الغاز في الجزء العلوي لمراقبة الحالة الداخلية للمعدات في الوقت الحقيقي، مما يوفر إنذارًا سريعًا وتخفيف الضغط في حالة وجود أخطاء لحماية سلامة المعدات. تشير اللوحة بوضوح إلى الطراز والسعة ومستوى الجهد و معلمات أخرى لسهولة التحقق من قبل موظفي الصيانة.
قامت شركة تعدين كبيرة للمعادن غير الحديدية في شمال الصين بشراء ثلاثة Huajidian بقدرة 4000 كيلو فولت أمبير مغمورة بالزيت ثلاثي الطور محول لإمدادات الطاقة تحت الأرض وبناء المحطات الفرعية السطحية. منطقة التعدين تشهد مستويات عالية تأثيرات حمل المعدات، وظروف التشغيل الخارجية المعقدة، والمتطلبات العالية لاستمرارية إمداد الطاقة. منذ تم تشغيلها قبل عام، وكانت المعدات تعمل بكامل طاقتها لأكثر من 16 ساعة يوميًا، مما يدل على ذلك تشغيل مستقر، خسارة منخفضة في حالة عدم التحميل، وعدم وجود أخطاء في الدائرة القصيرة. يسهل تصميم خزان النفط المستقل الفحص والصيانة اليومية، مما يقلل بشكل كبير من مخاطر انقطاع التيار الكهربائي ويضمن استمرار التعدين الإنتاج.
Q1: هل يتطلب هذا المحول المغمور بالزيت ثلاثي الطور بقدرة 4000 كيلو فولت أمبير صيانة دورية؟
ج1: اعتمادًا على البيئة الصناعية وحمل التشغيل، يتم إجراء فحوصات منتظمة لمستوى الزيت وجودته و تعتبر حالة المكون ضرورية، إلى جانب استبدال المادة المجففة في ممتص المادة المجففة. مقارنة بالصغيرة، محولات محكمة الغلق بالكامل، هذا النموذج لديه دورة صيانة أطول وتكاليف صيانة يمكن التحكم فيها.
س2: ما هي متطلبات التثبيت؟
ج2: يجب تركيبه في غرفة مخصصة لتوزيع الطاقة أو على أساس خرساني في محطة فرعية خارجية. ويجب توفير التهوية المناسبة وتبديد الحرارة وإجراءات منع المياه، ويجب توفير مساحة كافية محفوظة للصيانة.
Q3: هل يمكن أن تتكيف مع البيئات الصناعية الخارجية الرطبة والمتربة؟
ج3: نعم. الوحدة بأكملها مطلية بطلاء مضاد للتآكل ومقاوم للعوامل الجوية. هيكل خزان النفط يعزل بخار الماء من تدهور الزيت. تتميز البطانة ذات الجهد العالي بأداء عزل مستقر ويمكن أن تكون ثابتة يتم تطبيقه على ظروف العمل القاسية في الهواء الطلق مثل المحطات الفرعية ومناطق التعدين والمصانع الكبيرة.
