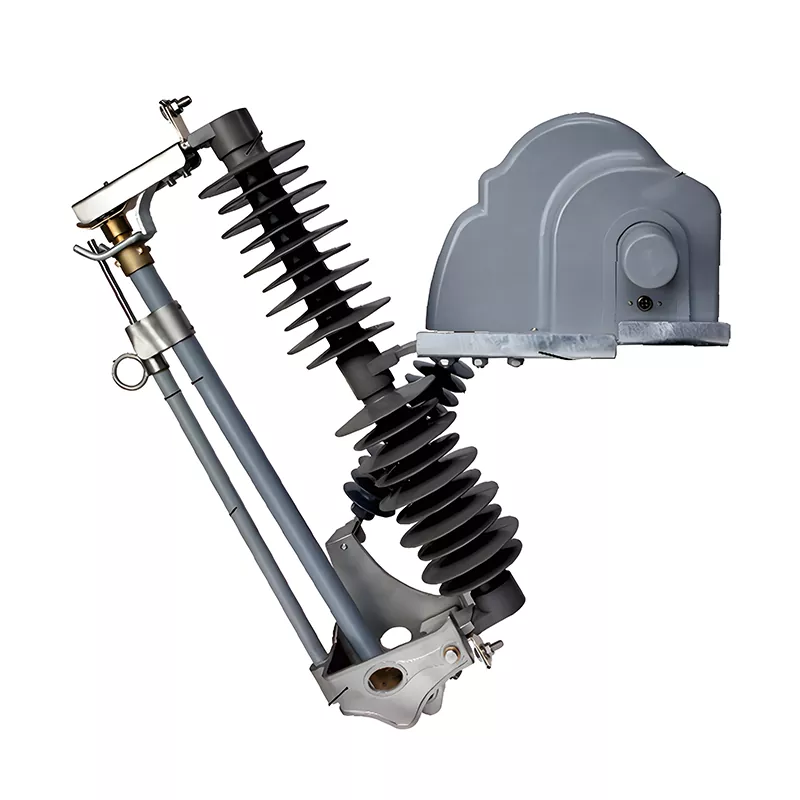

مصهر التسرب الميكانيكي بقدرة 40.5 كيلو فولت

يعتبر HUAJIDIAN 40.5kV Motorized Drop-out Fuse بمثابة ترقية ذكية للصمامات التقليدية الخارجية، والتي تم تطويرها خصيصًا لأنظمة توزيع الطاقة ذات الجهد العالي في الهواء الطلق. على عكس المنتجات التقليدية التي تعتمد على التشغيل اليدوي في الموقع، فإن هذا المنتج يشتمل على مشغل كهربائي، مما يتيح الفتح والإغلاق الأوتوماتيكي بالكامل. يستخدم الجهاز مبدأ إسقاط الجاذبية؛ بعد انفجار المصهر الخاطئ، يسقط أنبوب المصهر تلقائيًا بسبب الجاذبية، مما يؤدي إلى حدوث كسر واضح للعيان لسهولة الفحص والصيانة.

من خلال الاستفادة من سنوات الخبرة في مجال البحث والتطوير والتصنيع لمعدات الطاقة، قامت HUAJIDIAN بتحسين هيكل العزل، والاستقرار الميكانيكي، والقدرة على التكيف البيئي لمنتجاتها، وحل المشكلات بشكل كامل مثل المخاطر التشغيلية العالية، والاستجابة البطيئة للخطأ، ومقاومة الطقس الضعيف للصمامات التقليدية. تعتبر هذه الصمامات من المعدات الأساسية الأساسية للتحديث الذكي لشبكات توزيع الطاقة الحديثة.

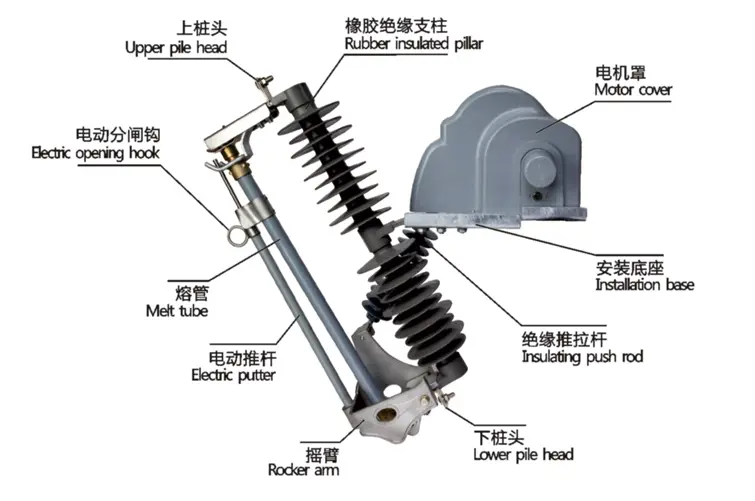

التمثيل الهيكلي

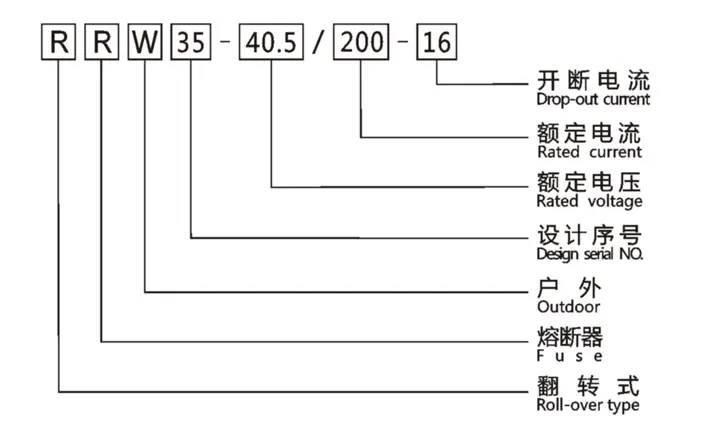

اكتب مقدمة

الأداء الأساسي والمواصفات

1. معلمات الحماية عالية الأداء

- الفولطية المقدرة: 40.5 كيلو فولت

- التصنيف الحالي: 200A

- تصنيف كسر الحالي: 16 كيلو أمبير

- الحد الأدنى لمسافة الزحف: 1255 مم تضمن هذه المعلمات الاستجابة الدقيقة لخط التيار الزائد وأخطاء الدائرة القصيرة، مما يمنع بشكل فعال احتراق المعدات وتعثر الخط، ويضمن التشغيل الآمن والمستقر لشبكة الطاقة.

2. نظام التشغيل الكهربائي الذكي

- جهد تشغيل المحرك: 12 فولت/24 فولت تيار مستمر، قدرة واسعة على التكيف مع الجهد الكهربي وتوافق قوي

- طريقة التشغيل: مجهزة بقضيب دفع كهربائي وخطاف تحرير كهربائي، يدعم جهاز التحكم عن بعد والاستجابة التلقائية للخطأ

- الميزة الأساسية: لا يلزم التشغيل اليدوي في الموقع، مما يؤدي إلى معالجة الأخطاء بدون طيار وتحسين كفاءة تشغيل شبكة توزيع الطاقة بشكل كبير

3. التصميم الهيكلي الأمثل

تستخدم الطبقة العازلة دعامات معزولة مطاطية عالية الجودة وقضبان دفع معزولة مدمجة، مع قوة عزل عالية ومقاومة للشيخوخة، مما يزيل بشكل فعال خطر التسرب والوميض. تم تجهيز الهيكل الميكانيكي بذراع متأرجح دقيق وغطاء واقي مخصص للمحرك، مما يوفر حماية شاملة للمكونات الأساسية الداخلية، ومقاومة التأثيرات الخارجية والتآكل الناتج عن الغبار، وضمان التشغيل المستقر على المدى الطويل للمعدات.

4. القدرة على التكيف البيئي ممتازة

- درجة حرارة التشغيل: -30 درجة مئوية ~ 45 درجة مئوية، مناسبة للسيناريوهات الخارجية شديدة البرودة وارتفاع درجة الحرارة

- الارتفاع المطبق: 1000 متر وأقل

- سعة التثليج: يمكن أن تتحمل الحد الأقصى لسمك التثليج الشعاعي 6 مم، تشغيل مستقر في الطقس المتجمد الشتوي

سيناريوهات التطبيق الرئيسية

مع مزايا التشغيل الذكي والحماية المستقرة والمقاومة القوية للطقس، فإن صمام التسرب الميكانيكي HUAJIDIAN 40.5kV يستخدم على نطاق واسع في سيناريوهات توزيع الطاقة ذات الجهد العالي الخارجية المختلفة:

1. حماية التيار الزائد وقصر الدائرة للمغذيات الخارجية 40.5 كيلو فولت في شبكات توزيع الطاقة في المناطق الحضرية والريفية

2. معدات الحماية الرئيسية أو الاحتياطية لوحدات توزيع الطاقة الخارجية في المحطات الفرعية

3. حماية سلامة الخط لمحطات الطاقة الكهروضوئية الكبيرة وأنظمة تجميع مزارع الرياح

4. معدات الدعم الأساسية لأنظمة أتمتة شبكات التوزيع التي تتطلب التبديل التلقائي عن بعد

حالة التطبيق الهندسي

الحالة: مشروع حماية شبكة التوزيع لمزرعة الرياح في شمال غرب الصين

تواجه مزرعة رياح برية كبيرة في شينجيانغ ظروفًا خارجية قاسية، مع رياح قوية على مدار العام، واختلافات كبيرة في درجات الحرارة بين النهار والليل، وارتفاع خطر الجليد في الشتاء. كانت الصمامات اليدوية التقليدية صعبة التشغيل، وكانت الاستجابة بطيئة للخطأ، وكانت عرضة للتنشيط العرضي بسبب الجليد. اعتمد هذا المشروع 86 مجموعة من صمامات التسرب الآلية HUAJIDIAN 40.5kV، والتي، بفضل قدرتها على تحمل درجات الحرارة المنخفضة -30 درجة مئوية وأداءها المضاد للتجمد 6 مم، مناسبة تمامًا للمناخ المحلي القاسي. تعمل وظيفة التعثر الكهربائي عن بعد على التخلص تمامًا من مخاطر السلامة الناجمة عن العمليات على ارتفاعات عالية في الطقس القاسي، وتقلل من تكرار الصيانة بنسبة 70%، وتحسن موثوقية مصدر الطاقة لنظام تجميع مزرعة الرياح بنسبة تزيد عن 95%.

قوة العلامة التجارية والمصنع

HUAJIDIAN هي شركة متخصصة في تصنيع معدات الطاقة ذات الجهد العالي وتقع في مقاطعة Zhejiang، وهي متخصصة في البحث والتطوير والإنتاج والمبيعات لمعدات الحماية ذات الجهد العالي الخارجية. تم تجهيز الشركة بخطوط إنتاج كاملة ومختبرات اختبار موحدة ومؤهلات صناعية كاملة، مما يتيح خدمة متكاملة بدءًا من البحث والتطوير والإنتاج الدقيق وحتى فحص الجودة ودعم ما بعد البيع.

تلتزم العلامة التجارية دائمًا بفلسفة العمل التي تضع الجودة أولاً، وتطبق بشكل صارم المعايير الوطنية والصناعية طوال العملية بأكملها، وتخضع جميع المنتجات لاختبارات الأداء الاحترافية. لدينا شراكات طويلة الأمد مع شبكات الطاقة الكبرى ومحطات الطاقة الجديدة في جميع أنحاء الصين، مما يوفر حلول معدات طاقة آمنة وعالية الجودة وفعالة من حيث التكلفة للعملاء العالميين، مما اكتسب شهرة واسعة النطاق في السوق وسمعة صناعية.

التعليمات

Q1: ما هي المزايا الأساسية لصمامات التسرب الآلية من شركة HUAJIDIAN مقارنة بالصمامات اليدوية التقليدية؟

تعتمد الصمامات التقليدية على التشغيل اليدوي في الموقع، مما يشكل مخاطر مثل العمل على ارتفاعات عالية والتعامل البطيء مع الأخطاء. يتميز الطراز الميكانيكي 40.5kV من HUAJIDIAN بنظام تشغيل كهربائي ذكي، ويدعم جهاز التحكم عن بعد 12V/24V DC والاستجابة التلقائية للخطأ، مما يلغي الحاجة إلى التشغيل في الموقع ويحسن بشكل كبير سلامة الصيانة وكفاءة التعامل مع الأخطاء. في الوقت نفسه، فإن المعدات مقاومة لدرجات الحرارة المنخفضة، ومقاومة للتجمد، ولها استقرار عزل أقوى، مما يؤدي إلى عمر خدمة أطول وتكاليف صيانة أقل، والتكيف مع احتياجات تطوير شبكة توزيع الطاقة الذكية وغير المأهولة الحديثة.

Q2: ما هي بيئات العمل التي يناسبها فتيل التسرب الميكانيكي بقدرة 40.5 كيلو فولت؟

تم تطوير هذا المنتج خصيصًا لسيناريوهات توزيع الطاقة ذات الجهد العالي في الهواء الطلق. يمكن أن يعمل بثبات في نطاق درجة حرارة من -30 درجة مئوية إلى 45 درجة مئوية، وهو مناسب لارتفاعات 1000 متر وأقل، ويمكنه تحمل الحد الأقصى من الجليد الشعاعي الذي يبلغ 6 مم. إنه قابل للتطبيق على نطاق واسع في مزارع الرياح ومحطات الطاقة الكهروضوئية وخطوط توزيع الطاقة الخارجية في المناطق الحضرية والريفية والحماية الخارجية للمحطات الفرعية وسيناريوهات أخرى، ويمكنه بسهولة التعامل مع مختلف الظروف الخارجية القاسية مثل درجات الحرارة المرتفعة والبرد الشديد والجليد والغبار.

س 3: هل نظام التحكم الكهربائي الخاص بالمنتج متوافق مع معدات التشغيل الآلي لشبكة توزيع الطاقة التقليدية؟

توافق ممتاز. يعتمد المنتج تصميم محرك الجهد العريض 12V / 24V DC الرائد في الصناعة، والذي يتوافق مع معظم أنظمة التحكم في أتمتة شبكة توزيع الطاقة التقليدية ومعدات المراقبة عن بعد في السوق. المحرك الكهربائي القياسي ومواصفات واجهة خطاف التحرير تلغي الحاجة إلى التعديل والتكيف المعقد أثناء التثبيت. يمكنها تحقيق الفتح والإغلاق عن بعد بسرعة وحماية ربط الأخطاء، مما يجعل التثبيت مريحًا وتشغيلًا مستقرًا.
