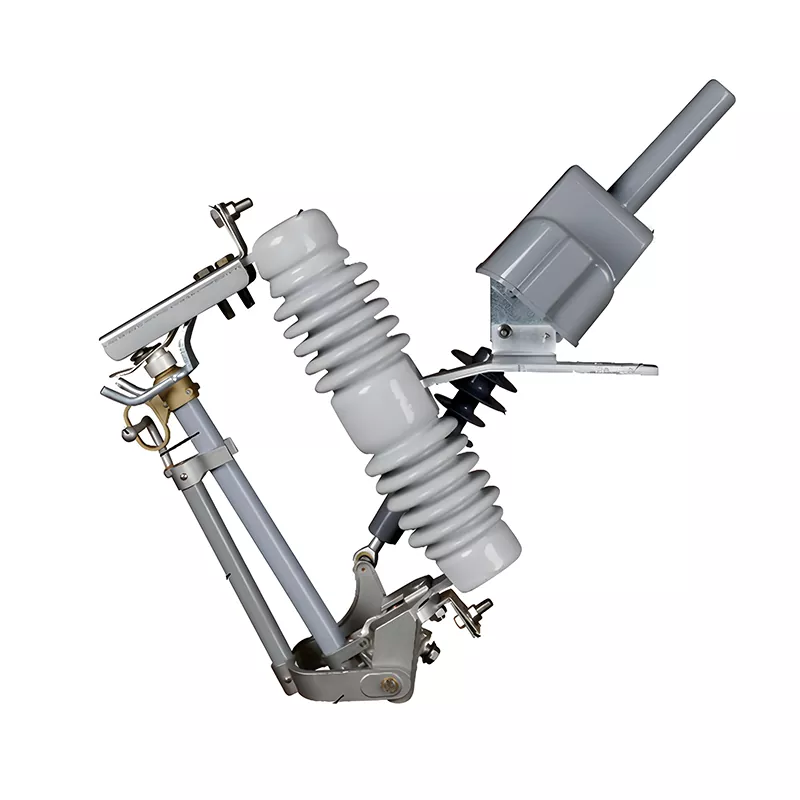

فتيل التسرب بمحرك من البورسلين

إن صمام التسرب المزود بمحرك من البورسلين HUAJIDIAN هو جهاز حماية مخصص عالي الجهد خارجي يتكيف مع أنظمة شبكات التوزيع 10 كيلو فولت، ويستخدم بشكل رئيسي للحماية الأساسية لمحولات التوزيع المثبتة على الأعمدة، ومحطات خطوط الجهد العالي، والفروع. عندما يحدث خطأ في التحميل الزائد أو قصر الدائرة على الخط، فإن فتيل سبائك النحاس والفضة المدمج عالي الدقة بالجهاز يذوب بسرعة. بالاعتماد على العمل المزدوج للجاذبية والزنبرك المدمج، يسقط أنبوب المصهر تلقائيًا، مما يشكل نقطة انقطاع مرئية واضحة وبديهية.

بالمقارنة مع الصمامات التقليدية، فإن هذا المنتج يتميز بخصائص الصمامات المستقرة وأداء إطفاء القوس الموثوق به. مُجهز بهيكل مضاد لسوء التشغيل، يمكنه قطع الأخطاء بسرعة وحماية معدات الطاقة، بينما يعمل أيضًا كنقطة عزل لضمان صيانة الخط الآمن. لتحقيق التوازن بين استقرار تشغيل الشبكة وسلامة الموظفين، فهو جهاز أساسي عالي الأداء وفعال من حيث التكلفة للحماية من أخطاء شبكة التوزيع بقدرة 10 كيلو فولت.

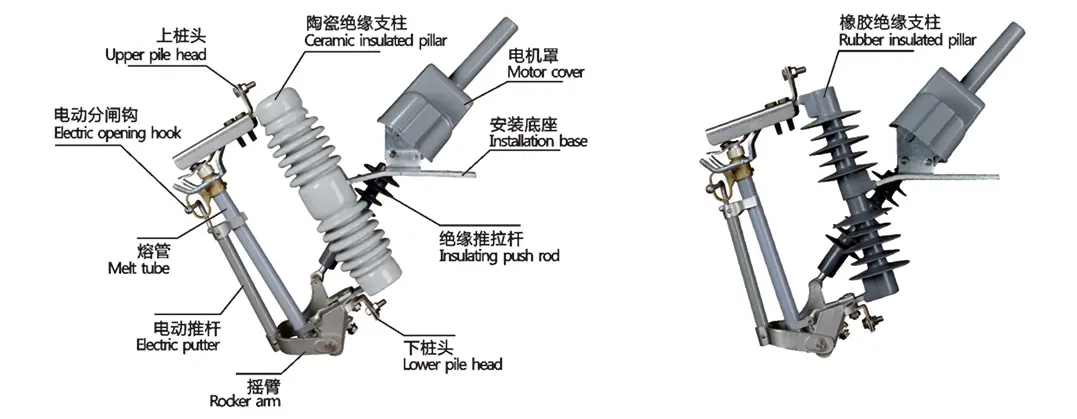

التمثيل الهيكلي

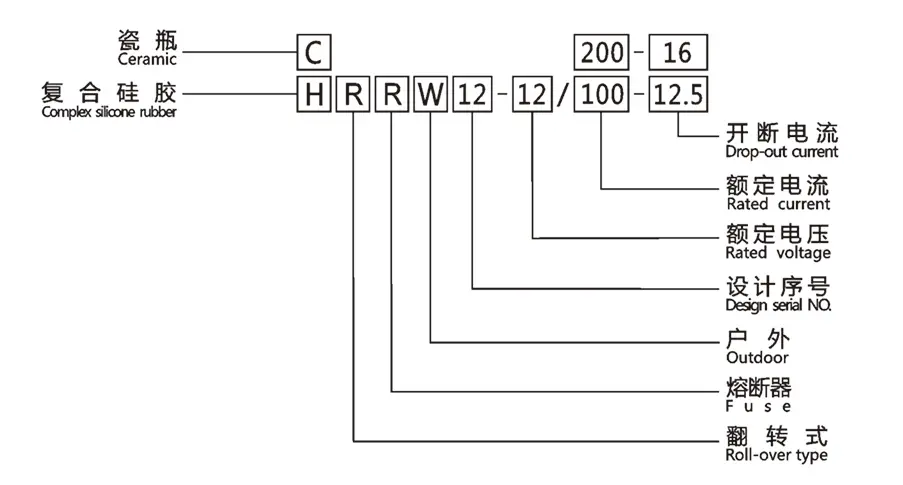

اكتب مقدمة

مزايا المنتج الأساسية

1. أداء عزل ممتاز، قابل للتكيف مع البيئات الخارجية المعقدة

من خلال استخدام عوازل البورسلين المتكاملة ذات القوة العالية مع مسافة زحف كبيرة، فهي تمتلك مقاومة قوية للغاية للتلوث، والشيخوخة، والعوامل الجوية. من خلال دعم مستويات الحماية من التلوث الاختيارية من الدرجة III/الفئة IV، فإنه يمكن أن يتكيف بشكل ثابت مع مختلف السيناريوهات الخارجية المعقدة مثل درجات الحرارة العالية والمنخفضة، والغبار، والضباب، والارتفاعات العالية، والتلوث الشديد. هيكل العازل الكثيف ليس عرضة للتشقق أو التشوه أثناء التشغيل طويل الأمد، مما يزيل مشاكل فشل العزل.

2. إطفاء القوس بشكل موثوق، قطع دقيق وآمن للخطأ

يتميز صمام التسرب المجهز بمحرك من البورسلين بهيكل إطفاء القوس المستقل المولد للغاز الذي يمتص ويطفئ قوس التعثر في وقت قصير جدًا، ويمنع تمامًا إعادة إشعال القوس وإعادة الإغلاق العرضي، مما يضمن عملية التعثر الآمنة والموثوقة لمرة واحدة. يتميز فتيل سبائك النحاس والفضة المطابق بمعلمات دمج دقيقة ومستقرة، ويستجيب بحساسية للأحمال الزائدة الطفيفة وأخطاء الدائرة القصيرة المفاجئة، مما يمنع الانصهار العرضي والفشل في التشغيل.

3. تركيب مريح، تكاليف صيانة منخفضة للغاية

من خلال اعتماد تصميم هيكلي عالمي، يمكن تكييفه مباشرة مع أذرع التوزيع التقليدية في السوق، ولا يتطلب تعديلات معقدة في الموقع، مما يجعل التثبيت والتشغيل فعالاً وسريعًا. هيكل المنتج بسيط ومدمج، واستبدال الصمامات سهل، ولا يتطلب معدات دقيقة متخصصة للصيانة، مما يقلل بشكل كبير من تكاليف العمالة والمواد في الموقع، مما يؤدي إلى فعالية عالية للغاية من حيث التكلفة على المدى الطويل.

4. العزل الآمن، والقضاء على مخاطر سوء التشغيل

بعد السقوط الخاطئ، يشكل الجهاز انقطاعًا واضحًا، ويعمل كمفتاح فصل، مما يوفر نقطة فصل طاقة موحدة وآمنة لصيانة الخط وتشخيص الأخطاء واستبدال المعدات. إنها مجهزة بهيكل مخصص لمكافحة سوء التشغيل، مما يتجنب بشكل فعال مخاطر الإغلاق العرضي والعطل الناتج عن الخطأ البشري والتدخل البيئي الخارجي، ويضمن بشكل شامل السلامة الشخصية لموظفي الصيانة.

المعلمات التقنية الرئيسية

سيناريوهات التطبيق

1. الحماية الجانبية الأولية لمحولات التوزيع

باعتباره جهاز الحماية الرئيسي لمحولات التوزيع المثبتة على عمود 10 كيلو فولت، يمكن لصمام التسرب المزود بمحرك من البورسلين أن يفصل بسرعة الحمل الزائد للمحول وأخطاء الدائرة القصيرة، مما يمنع احتراق المعدات وتلفها، ويقلل من تأثير الأعطال، ويضمن التشغيل الآمن والمستقر لمعدات الطاقة.

2. مشاريع تجديد شبكات الكهرباء الحضرية والريفية

مناسب لشبكات الطاقة الريفية النائية وخطوط التوزيع المبنية حديثًا أو المجددة، فهو لا يتطلب أنظمة معقدة لإمدادات الطاقة والتحكم، كما أنه سهل التشغيل، وله تكاليف استثمار منخفضة، ويتكيف تمامًا مع الخصائص المتناثرة وواسعة التغطية لشبكات الطاقة الريفية.

3. حماية خطوط الجهد العالي في المناطق الصناعية

يتم استخدامه لحماية الأطراف والفرع لخطوط توزيع الجهد العالي 10 كيلو فولت في مناطق المصانع، جنبًا إلى جنب مع مفاتيح تقسيم الخطوط، ويمكنه تحقيق موقع الخطأ وعزله بسرعة، وتجنب انقطاع التيار الكهربائي على نطاق واسع في خطوط إنتاج المصنع وضمان إمدادات الطاقة المستقرة للإنتاج الصناعي.

حالة التطبيق العملي

1. خلفية القضية

مشروع تجديد شبكة الكهرباء الريفية على مستوى المحافظة في شمال الصين في عام 2025. وكانت خطوط الكهرباء المحلية متناثرة، وكانت الظروف الجوية الخارجية مثل العواصف الرعدية والعواصف الرملية ودرجات الحرارة المنخفضة متكررة، مما يجعل فحص الأعطال على ارتفاعات عالية أمرًا صعبًا. تتميز الصمامات العادية الحالية بأداء ضعيف في مكافحة التلوث وقدرات منخفضة لتحديد الأعطال، مما يؤدي بسهولة إلى إعادة إشعال القوس الكهربائي وتعثر الخط الكاذب، مما يؤدي إلى تأخير الصيانة وضعف استقرار مصدر الطاقة.

2. حل التطبيق

قام المشروع بشراء HUAJIDIAN 12kV/200A منصهرات التسرب الآلية المصنوعة من البورسلين المضادة للتلوث بقدرة 12 كيلو فولت/200 أمبير بكميات كبيرة، وتم تركيبه على الجانب الأساسي من 86 محولًا مثبتًا على عمود وفي أطراف 32 خطًا فرعيًا داخل المنطقة. تم تخصيص مواصفات المصهر وفقًا لسعة المحول في الموقع، وتم توفير قضبان تشغيل معزولة مخصصة وصمامات احتياطية للتكيف مع الظروف الخارجية المعقدة.

3. نتائج التطبيق

تعمل المعدات بثبات لمدة عام في ظل الظروف الجوية القاسية مثل العواصف الرعدية ودرجات الحرارة المنخفضة، مع إجراءات حماية دقيقة وخالية من الأخطاء ولا توجد مشكلات في إعادة اشتعال القوس الكهربائي أو فشل العزل. تسمح زاوية السقوط البديهية لموظفي الصيانة بتحديد موقع الأخطاء على الأرض بسرعة، مما يلغي الحاجة إلى تسلق العمود وتحسين كفاءة استكشاف الأخطاء وإصلاحها بنسبة 60%. يقلل هيكل الاستبدال المبسط من تكاليف الصيانة اليومية بنسبة 45%، مما يحل بشكل كامل نقاط الألم الناتجة عن صعوبة التعامل مع الأخطاء وتكاليف الصيانة المرتفعة في شبكات الطاقة الريفية، ويكتسب اعترافًا كبيرًا من وحدات صيانة شبكات الطاقة.

تعليمات التثبيت والصيانة

1. متطلبات التثبيت

يجب تثبيت المعدات بشكل ثابت على ذراع التوزيع الخارجي. يجب أن يفي ارتفاع التثبيت والتباعد بمعايير مسافة أمان شبكة التوزيع 10 كيلو فولت. يجب أن يتمتع موقع التثبيت برؤية واضحة، مما يسهل مراقبة حالة المعدات والتشغيل اليدوي. يُحظر تمامًا التثبيت في البيئات القاسية ذات الاهتزازات القوية أو تراكم الغازات المسببة للتآكل أو تراكم المياه على المدى الطويل.

2. فحص ما بعد التثبيت

بعد التثبيت، تحقق من مرونة أنبوب المصهر للتأكد من عدم وجود أي تشويش؛ تأكد من أن اتصال الاتصال آمن وأن زاوية الإسقاط تفي بمعايير التصميم البالغة 65 درجة ± 5 درجة لضمان الانخفاض الطبيعي في حالة حدوث خطأ. في الوقت نفسه، تحقق من أن مواصفات المصهر تتوافق مع سعة المحول لتجنب فشل المعدات الناتج عن عدم تطابق المعلمات.

3. الصيانة الروتينية

قم بتنظيف الغبار والأوساخ بانتظام من سطح العازل لمنع حوادث وميض التيار الكهربائي؛ تحقق بشكل روتيني من تآكل مكونات ناقل الحركة الميكانيكي وتشوه أنابيب المصهر، واستبدل الأجزاء القديمة أو التالفة على الفور. بعد الأحداث الجوية القاسية مثل العواصف الرعدية والرياح القوية والعواصف الثلجية، يلزم إجراء فحص خاص للمعدات لتحديد مخاطر السلامة المحتملة مسبقًا.

التكوينات الاختيارية وخدمات التخصيص

1. تخصيص المعلمة: يمكن تخصيص التيار المقنن، وقدرة كسر الدائرة القصيرة، ومستوى الحماية من التلوث وفقًا لمعلمات خط المستخدم والمحولات؛

2. ترقية الوظيفة: تتوفر نماذج اختيارية مع وظيفة كسر الحمل لتحقيق عمليات فتح وإغلاق آمنة تحت ظروف التحميل.

3. ترقية المواد: إصدارات العازل المركب متوفرة، مع مقاومة معززة للتقادم ومقاومة الوميض، مناسبة للارتفاعات العالية والمناطق الملوثة بشدة.

4. الملحقات المطابقة: تتوفر قضبان التشغيل العازلة المخصصة، والصمامات ذات المواصفات الكاملة، وإرشادات التثبيت في الموقع.

التعليمات

س 1: كيف يمكن حل مشكلة نفخ المنصهر المتكرر أو فشله في التشغيل أثناء استخدام فيوز التسرب الميكانيكي المصنوع من البورسلين؟

A1: غالبًا ما يحدث انفجار الصمامات بشكل متكرر بسبب مواصفات تيار الصمامات غير المتطابقة أو التحميل الزائد على الدائرة على المدى الطويل. يرجع فشل تشغيل المعدات عمومًا إلى تشويش أنبوب المصهر أو شيخوخة الهيكل الميكانيكي. يوصى أولاً بالتحقق مما إذا كانت مواصفات المصهر تتوافق مع سعة المحول، وتنظيف مكونات النقل بانتظام، واستبدال الصمامات القديمة، وضمان حركة أنبوب المصهر بسلاسة لحل هذه المشكلات بشكل فعال.

Q2: ما هي المزايا الأساسية لمنتجات HUAJIDIAN مقارنة بصمامات التسرب العادية التقليدية؟

A2: المزايا الأساسية هي بشكل أساسي ثلاثة أضعاف: أولاً، استخدام صمامات سبائك النحاس والفضة يضمن معلمات الصهر الدقيقة واستجابة الأخطاء الأكثر حساسية؛ ثانيًا، يمنع هيكل الإطفاء القوسي المولد للغاز إعادة إشعال القوس الكهربائي، مما يحسن بشكل كبير السلامة التشغيلية؛ ثالثًا، يوفر هيكل التسرب المزدوج بالجاذبية + الزنبرك تشغيلًا مستقرًا وزاوية إسقاط واضحة، مما يسمح باستكشاف الأخطاء وإصلاحها دون تسلق العمود، مما يقلل من صعوبة الصيانة والتكلفة، ويوفر فعالية تكلفة إجمالية أعلى بكثير من المنتجات التقليدية.
