نظام الطاقة 500 كيلو فولت أمبير، 50 هرتز/60 هرتز، ثلاث مراحل
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

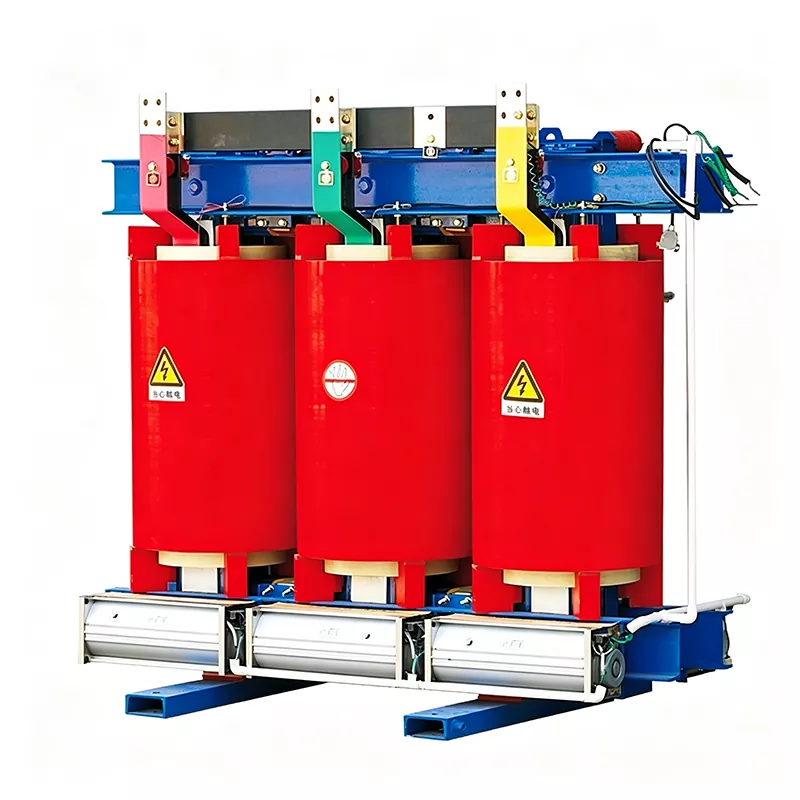

محول النوع الجاف من الراتنج المصبوب Huajidian 500kVA هو جهاز توزيع طاقة عالي الأداء 10kV مناسب لسيناريوهات استهلاك الطاقة الصغيرة والمتوسطة. يعتمد المنتج عزلًا جافًا خاليًا تمامًا من الزيت الهيكل، وحل مخاطر السلامة والمشاكل البيئية للمعدات التقليدية المغمورة بالزيت بشكل أساسي. بالاعتماد على براعة متطورة ومواد خام عالية الجودة، فإنه يضمن الثبات والمتانة على المدى الطويل تشغيل نظام توزيع الطاقة.
يعمل المحول من النوع الجاف المصنوع من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير دون إنتاج غازات أو نفايات ضارة، مما يؤدي إلى الصفر التلوث البيئي. باستخدام التصميم الكهرومغناطيسي الأمثل، يتميز المنتج بكفاءة ممتازة في استخدام الطاقة، تحقيق كفاءة ثلاثية الطور بنسبة 99.31% عند حمل 35%، بما يتوافق مع أحدث معايير كفاءة الطاقة الصادرة عن وزارة الطاقة لعام 2029. يقلل بشكل فعال من استهلاك الطاقة على المدى الطويل للشركات، ويوازن بين الفوائد الاقتصادية والقيمة البيئية.
يعمل تصميم العزل من النوع الجاف على التخلص تمامًا من مخاطر السلامة مثل تسرب الزيت وبقع الزيت والحرائق. مجهزة مع مواد عزل عالية الجودة بدرجة 220 درجة مئوية، فإنه يدعم إعدادات ارتفاع درجة الحرارة المتعددة بما في ذلك 150 درجة مئوية (قياسي)، 115 درجة مئوية، و80 درجة مئوية، مناسب لبيئات درجات الحرارة العالية وظروف التحميل المستمر. يضم درع إلكتروستاتيكي متوافق مع NEMA وتقنية تشغيل منخفضة الضوضاء، فهو يقلل بشكل كبير من الضوضاء الكهربائية والتداخل العابر، مما يضمن التشغيل المستقر ومنخفض الضوضاء.
القضاء على الحاجة إلى تغيير الزيت والصيانة المرتبطة بالمعدات التقليدية المغمورة بالزيت بشكل كبير يقلل من تكاليف العمالة والصيانة. تتميز بوظائف التنظيف الذاتي والتبريد الذاتي، مما يقلل من التردد و تعقيد الصيانة اليومية. يدعم اللفات الاختيارية المصنوعة من الألومنيوم أو النحاس، مع معلمة جهد مرنة التخصيص؛ حاوية التهوية القياسية NEMA1، مع حاوية اختيارية مقاومة للماء NEMA3R، مناسبة لمختلف الأغراض ظروف العمل المعقدة مثل البيئات الداخلية والخارجية والرطبة والمتربة والتآكل.
يمكن تجهيز محول النوع الجاف من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير بمراوح معززة (لتحسين سعة التحميل الزائد)، قواطع دوائر متكاملة للجهد العالي والمنخفض، وأجهزة حماية من زيادة التيار، وأجهزة استشعار رقمية للتحكم في درجة الحرارة مع إنذار وظائف، وواجهات مراقبة SCADA. كما أنه يدعم التعزيز الزلزالي المتوافق مع OSHPD، 50/60 هرتز عملية التردد المزدوج، وتخصيص المعاوقة. تم التحقق من جميع الحلول المخصصة بشكل احترافي و الامتثال الكامل لمعايير الصناعة الدولية.
- السعة المقدرة: 500 كيلو فولت أمبير
- عدد المراحل: ثلاث مراحل (متوافقة مع مرحلة واحدة)
- الجهد الأساسي: 208 فولت - 600 فولت (يدعم اتصال دلتا 480 فولت، 600 فولت، وما إلى ذلك)
- الجهد الثانوي: 208Y/120V، 480Y/277V (يدعم التخصيص)
- مادة اللف: لف الألومنيوم/لف النحاس (اختياري)
- معدل ارتفاع درجة الحرارة: 150 درجة مئوية (قياسي)، 115 درجة مئوية، 80 درجة مئوية (فئة العزل 220 درجة مئوية)
- طريقة تنظيم الجهد: ±2×2.5% تنظيم الصنبور الجانبي الأساسي
- طريقة التبريد: تبريد الهواء الطبيعي (AN)
- خزانة الحماية: خزانة NEMA1 ذات التهوية (خزانة NEMA3R المغلقة بالكامل اختيارية)
- توافق الأحمال: K-factor 4/9/13/20+، مناسب للأحمال غير الخطية مثل محولات التردد والبيانات المعدات
- المعايير: IEEE، ANSI، NEMA، UL، CSA، معيار كفاءة الطاقة DOE 2029
نطاق المعاوقة: قياسي 3%-7% (قابل للتخصيص)
بفضل مزايا السلامة، والصداقة البيئية، والتشغيل المستقر، والصيانة البسيطة، فإن هذه الصب بقدرة 500 كيلو فولت أمبير محول النوع الجاف من الراتنج قابل للتكيف تمامًا مع سيناريوهات استخدام الطاقة المختلفة، مما يكمل الطاقة بكفاءة التحويل والتوزيع. يستخدم على نطاق واسع في ورش العمل الصناعية وقواعد تصنيع الآلات والتجارية المجمعات والمجتمعات السكنية ومراكز البيانات وغيرها من المواقع، مناسبة بشكل خاص للبيئات ذات الارتفاع العالي متطلبات الوقاية من الحرائق وحماية البيئة والحد من الضوضاء.
تشهد منطقة صناعية صناعية في جنوب فيتنام ارتفاعًا في درجة الحرارة والرطوبة، مع وجود خطية معقدة الأحمال على معدات الإنتاج الخاصة بها. في عام 2023، اشترت الحديقة ستة محولات من النوع الجاف من النوع الجاف من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير من شركة Huajidian. يتميز المشروع بخزائن NEMA3R المخصصة المقاومة للماء والغبار وارتفاع درجة الحرارة المنخفضة إلى 115 درجة مئوية التكوين، جنبًا إلى جنب مع تصميم الحمل المضاد للخطية K9، والتكيف مع بدء تشغيل المعدات وإيقاف تشغيلها بشكل متكرر الظروف. تعمل المعدات بشكل متواصل منذ أكثر من عامين دون حدوث تسرب للزيت أو أعطال، الحفاظ على خرج الجهد المستقر وضمان التشغيل المستمر لخط الإنتاج. وقد ساعد هذا تعمل المنطقة الصناعية على تقليل تكاليف الصيانة والطاقة بنسبة 15% تقريبًا سنويًا.
استناداً إلى نظام الإدارة الموحد ISO9001، تطبق Huajidian مراقبة جودة العملية الكاملة لكل منتج محول من النوع الجاف بقدرة 500 كيلو فولت أمبير. قبل مغادرة المصنع، تخضع المنتجات لمجموعة كاملة من الاختبارات، بما في ذلك نسبة الدوران التحقق، واختبار مقاومة العزل، واختبار التشغيل الكامل، واختبار ارتفاع درجة الحرارة، والعابر اختبار المناعة. جميع العمليات تلتزم بدقة بمعايير الصناعة الدولية. فقط بعد اجتياز جميع الاختبارات يمكن تخرج المعدات من المصنع، مما يضمن التشغيل المستمر والمستقر في ظل ظروف معقدة.
س 1: ما هي المزايا الأساسية لمحول النوع الجاف من الراتنج المصبوب بقدرة 500 كيلو فولت أمبير مقارنة بالمحولات التقليدية المغمورة بالزيت المحولات؟
يعتمد هذا المنتج هيكل عازل من النوع الجاف من الراتينج بالكامل، متخليًا عن التصميم التقليدي المغمور بالزيت. هذا يزيل مخاطر السلامة مثل تسرب الزيت، والتلوث بالزيت، والحرائق في المصدر، مما يؤدي إلى عدم التلوث وكفاءة أعلى في استخدام الطاقة. إنه يلغي الحاجة إلى تغيير الزيت والصيانة بشكل منتظم، مما يقلل بشكل كبير تكاليف التشغيل طويلة الأجل، وإطالة عمر الخدمة، وجعلها أكثر ملاءمة للأماكن المغلقة والمكتظة بالسكان البيئات المتطلبة بيئيا.
Q2: هل يدعم هذا المحول المعلمة وتخصيص حالة التشغيل الخاصة؟
وهو يدعم التخصيص الشخصي للسيناريو الكامل. يمكن اختيار اللفات الألومنيوم أو النحاس على أساس التكلفة و متطلبات الأداء، ومعلمات الجهد، ومستويات ارتفاع درجة الحرارة، وخزانات الحماية يمكن أن تكون مرنة حسب الطلب. يمكن أن تتكيف مع ظروف التشغيل الخاصة مثل ارتفاع درجة الحرارة والرطوبة والغبار والتآكل يمكن أيضًا تجهيزها بوظائف مثل التبريد المعزز والتعزيز الزلزالي والمراقبة الذكية. الكل تلبي المنتجات المخصصة معايير كفاءة الطاقة والسلامة الدولية.
س3: ما هي دورة صيانة المنتج وتكاليفها؟
يلغي هذا المنتج الحاجة إلى تغييرات الزيت المنتظمة التي تتطلبها المحولات المغمورة بالزيت، مما يسهل ذلك صيانة. لا تتطلب الصيانة الروتينية سوى إزالة بسيطة للغبار وفحص المعلمات كل 3-6 أشهر. ويتميز وظائف التنظيف الذاتي والتبريد الذاتي، مما يقلل بشكل كبير من تكرار الصيانة. بالمقارنة مع التقليدية المعدات المغمورة بالزيت، يمكنها توفير أكثر من 60% من تكاليف أعمال الصيانة والمواد السنوية، مما يؤدي إلى انخفاض إجمالي تكاليف دورة الحياة.
مع أداء المنتج المتفوق وضمان الجودة الصارم، فإن محول النوع الجاف من الراتنج المصبوب Huajidian 500kVA قد اكتسب اعترافًا واسع النطاق في السوق العالمية. ترحب الشركة بإخلاص بالعملاء من المنزل وفي الخارج لزيارة مصنعنا لإجراء عمليات التفتيش في الموقع ومناقشة التعاون. وسوف نستمر في تقديم العالمية للمستخدمين حلول توزيع الطاقة عالية الجودة، وعالية الكفاءة، وقابلة للتخصيص.
