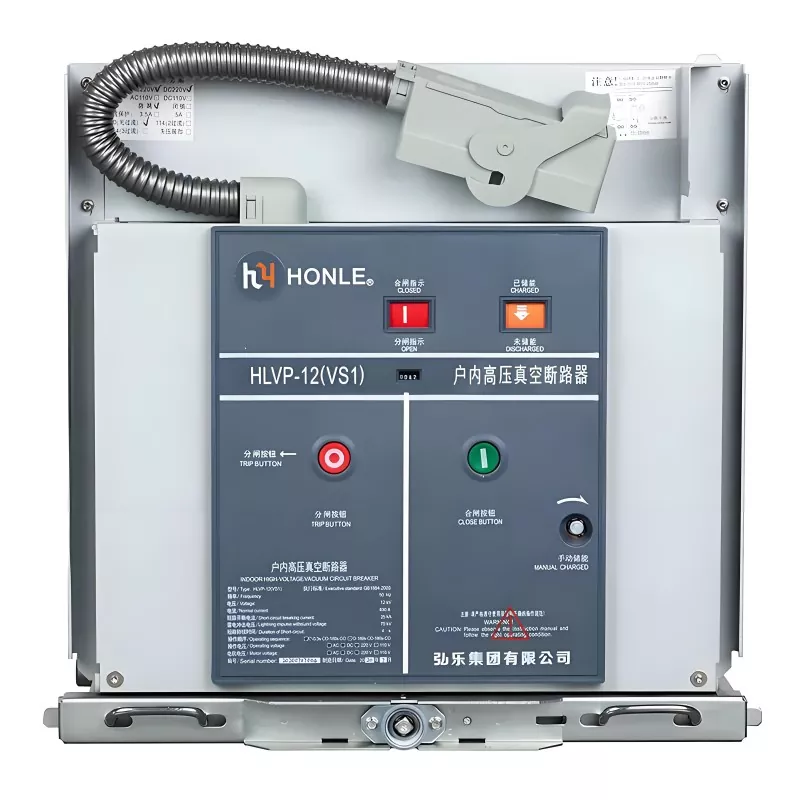

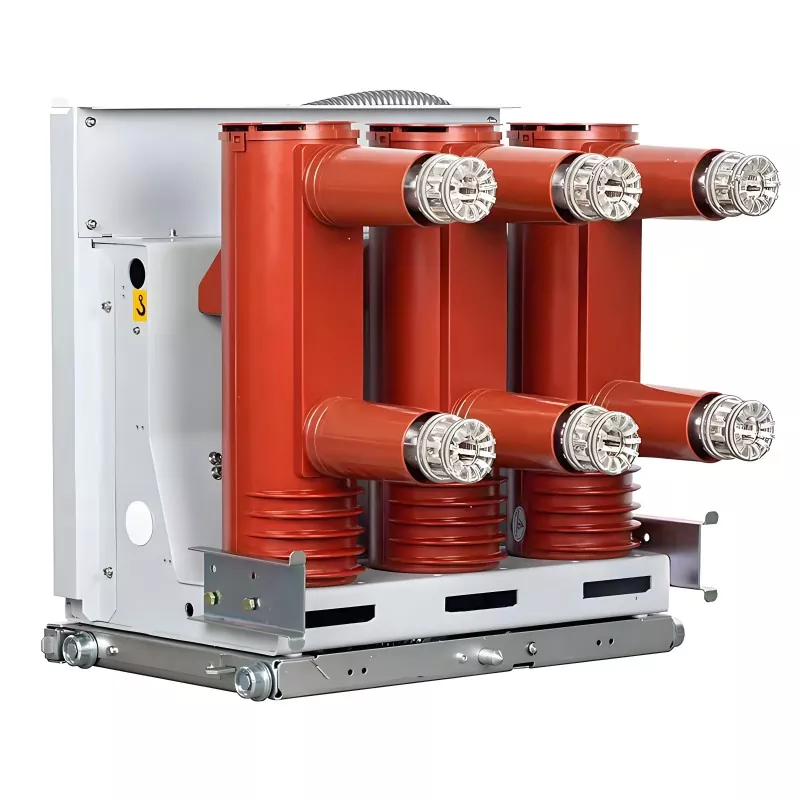

قاطع دائرة فراغ 11 كيلو فولت 630 أمبير

شركة HUAJIDIAN متخصصة في البحث والتطوير والإنتاج والمبيعات للمفاتيح الكهربائية ذات الجهد العالي، مع سنوات من الخبرة العميقة في قطاع قواطع الدائرة الكهربائية 11kV 630A. تتميز العلامة التجارية بفريق بحث وتطوير مستقل، ومنشأة تصنيع حديثة، ونظام شامل لمراقبة الجودة، مع التركيز على الابتكار التكنولوجي في معدات حماية الطاقة ذات الجهد المتوسط ​​والعالي.

يشتمل خط إنتاج VCB بقدرة 11 كيلو فولت 630 أمبير على مجموعة كاملة من العروض، بما في ذلك قواطع الدائرة المفرغة الداخلية والخارجية وتجميعات المفاتيح الكهربائية الكاملة، التي تخدم صناعات مثل مرافق الطاقة والتعدين والمواد الكيميائية والبناء. جميع المنتجات تلبي معايير الجودة الدولية وتحمل شهادة ISO9001؛ هم الأكثر مبيعًا في كل من الأسواق المحلية والدولية. وبعد عرضها في فعاليات مثل معرض الطاقة في المكسيك، اكتسبت العلامة التجارية سمعة عالمية قوية تعتمد على التكنولوجيا والجودة الموثوقة.

مزايا المنتج الأساسية

1. أداء عزل ممتاز، مناسب للبيئات المعقدة

يستخدم قاطع الفراغ تصميمًا مدمجًا بالكامل لغطاء راتنجات الإيبوكسي، مما يعزز بشكل كبير العزل الإجمالي للمعدات ويوفر مقاومة قوية ضد التلوث والرطوبة والتكثيف. تعمل النماذج القياسية بثبات على ارتفاعات تصل إلى 1000 متر أو أقل، في حين تتوفر خيارات التخصيص للارتفاعات العالية جدًا لتلبية المتطلبات التشغيلية للبيئات المتخصصة المتنوعة.

2. عمر خدمة استثنائي، يدعم التشغيل المتكرر

يتميز محرك VCB بقدرة 11 كيلو فولت 630 أمبير بعمر ميكانيكي وقدرة على كسر التيار تصل إلى 20000 عملية. إنه يدعم ما يصل إلى 50 عملية بأقصى تيار دائرة قصر ويضمن أداء كسر مستقر لما لا يقل عن 30 عملية تحت ظروف دائرة قصر 40 كيلو أمبير. وهو مناسب بشكل مثالي للسيناريوهات التي تتضمن دورات متكررة لبدء تشغيل المعدات وتبديل الخطوط المتكرر، مما يقلل بشكل فعال من تكرار استبدال المعدات وتكاليف الصيانة على المدى الطويل.

3. حماية قوية من ماس كهربائى تضمن سلامة النظام

يتميز المنتج بحد أقصى لتيار كسر الدائرة القصيرة يصل إلى 40 كيلو أمبير وتيار يتحمل الذروة يصل إلى 100 كيلو أمبير. في حالة حدوث أعطال مفاجئة مثل الدوائر القصيرة أو الأحمال الزائدة، فإنه يقاطع تيارات الأعطال بسرعة ويعزل المعدات المعيبة. ويمنع هذا انتشار الأخطاء — وبالتالي تجنب انقطاع التيار الكهربائي على نطاق واسع وتلف المعدات — ويحمي بشكل شامل السلامة التشغيلية لنظام توزيع الطاقة.

4. معلمات التشغيل الدقيقة وقابلية التشغيل البيني القوية

يوفر قاطع الدائرة الفراغية 11 كيلو فولت 630 أمبير معلمات تشغيل دقيقة ومستقرة: وقت تخزين الطاقة أقل من 10 ثوانٍ، ومسافة فتح التلامس 11 ± 1 مم، وحركة الاتصال الزائدة 3.5 ± 0.5 مم، ومتوسط ​​سرعة الفتح/الإغلاق 1.2 ± 0.2 م / ث، والتزامن ثلاثي الطور ≥2 مللي ثانية. وهو يدعم تسلسل التشغيل القياسي "0-0.3s-CO-180s-CO" ويتكامل بسلاسة مع أجهزة حماية الطاقة المختلفة لتمكين حماية الطاقة الذكية التي يتم التحكم فيها بدقة.

المواصفات الفنية الكاملة

سيناريوهات التطبيق الرئيسية

1. محطات شبكة الكهرباء الفرعية وغرف التوزيع

يستخدم للحماية على جانب خرج الجهد المنخفض للمحولات الرئيسية ولعزل أخطاء الخطوط؛ يمنع انتشار الأخطاء ويضمن الاستقرار التشغيلي الشامل لشبكة الطاقة الإقليمية.

2. الصناعة الثقيلة والتصنيع

مناسبة لحماية توزيع الطاقة للمعدات عالية الطاقة في قطاعات مثل الصلب والمواد الكيميائية وتصنيع الآلات؛ قادرة على التعامل مع دورات التوقف المتكررة للمحركات والمحولات مع ضمان انقطاع موثوق وحماية السلامة.

3. توزيع الطاقة في بيئات خاصة

يتميز بعزل فائق مقاوم للرطوبة والتلوث، مما يتيح التشغيل المستقر في البيئات الساحلية عالية الرطوبة؛ تتوفر الإصدارات القابلة للتخصيص للارتفاعات العالية وظروف الضغط المنخفض، مما يعمل على حل مشكلات عدم الاستقرار التي تواجهها قواطع الدائرة التقليدية في البيئات القاسية.

4. المباني التجارية والسكنية الشاهقة

يستخدم لحماية الخطوط الرئيسية ذات الجهد المتوسط ​​11 كيلو فولت داخل المباني. يدير بشكل فعال تقلبات الحمل ومخاطر الدائرة القصيرة لضمان السلامة الكهربائية.

حالة التطبيق في العالم الحقيقي

دراسة الحالة رقم 1: التعديل التحديثي لتوزيع الطاقة لمصنع كيميائي ساحلي

مصنع كيميائي كبير في شرق الصين، يقع في منطقة ساحلية، واجه مشكلات حيث تسببت الرطوبة العالية ورذاذ الملح في تقادم العزل والتعثر المتكرر في قواطع الدائرة الكهربائية التقليدية، وبالتالي تعطيل التشغيل المستقر لخطوط الإنتاج. قامت المؤسسة بتحديث نظام توزيع الطاقة 11 كيلو فولت باستخدام قاطع الدائرة الكهربائية HUAJIDIAN 11 كيلو فولت 630 أمبير (VCB). يتميز المنتج بهيكل عازل محكم الغلق يقاوم بشكل فعال تآكل رذاذ الملح ودخول الرطوبة. عملت المعدات بشكل مستمر لمدة 24 شهرًا دون حدوث أعطال في العزل أو تعثر غير طبيعي، مما يضمن إنتاجًا متواصلًا ويساعد المؤسسة على تقليل تكاليف التشغيل والصيانة والخسائر الناتجة عن التوقف عن العمل بنسبة تزيد عن 15%.

دراسة الحالة الثانية: مشروع تشغيل التردد العالي في منطقة صناعية

تضم المنطقة الصناعية الصناعية في وسط الصين العديد من المحركات والمحولات التي تتطلب التشغيل والإيقاف المتكرر، مما يضع متطلبات عالية للغاية على عمر الخدمة والمتانة التشغيلية لقواطع الدائرة. قامت الحديقة بنشر HUAJIDIAN 11kV 630A VCBs في جميع المجالات لحماية الخطوط الفرعية 11kV. مع عمر خدمة طويل للغاية يصل إلى 20000 عملية، فإن الوحدات مناسبة تمامًا لظروف التبديل عالية التردد. تم تشغيل المعدات بدون أخطاء لمدة عام، مما أدى إلى حل المشكلات الشائعة في قواطع الدائرة التقليدية - مثل التقادم المبكر والتلف - وتعزيز موثوقية مصدر الطاقة الصناعية بشكل كبير.

التعليمات

Q1: ما هي ظروف التشغيل القاسية التي يمكن أن يتحملها قاطع الدائرة الكهربائية HUAJIDIAN 11kV 630A؟

يتميز المنتج بمرونة بيئية استثنائية. النموذج القياسي مناسب للارتفاعات التي تصل إلى 1000 متر، في حين أن النماذج المخصصة يمكنها تلبية متطلبات الارتفاع الأعلى. يوفر هيكلها المحكم الغلق من راتنجات الإيبوكسي مقاومة ممتازة للرطوبة والتلوث ورذاذ الملح، مما يضمن تشغيلًا مستقرًا طويل الأمد في البيئات الصعبة مثل المناطق الساحلية الرطبة والمنشآت الصناعية المتربة والمناطق ذات الضغط المنخفض والمرتفعة.

س2: ما هي المزايا الرئيسية لهذا المنتج لسيناريوهات التشغيل عالية التردد؟

يتفوق المنتج في السيناريوهات الصناعية التي تتضمن تشغيل/إيقاف المعدات بشكل متكرر والتبديل المتكرر للخط: فهو يوفر عمرًا ميكانيكيًا وكهربائيًا يصل إلى 20000 عملية ويمكنه تحمل ما يصل إلى 50 انقطاعًا لتيار الدائرة القصيرة (≥30 مرة عند 40 كيلو أمبير). إنه يتميز بسرعات تحويل متسقة وخطأ مزامنة ثلاثي الطور يبلغ ≥2ms، مما يؤدي إلى دقة تشغيل عالية ومعدلات فشل منخفضة. يتيح ذلك تشغيلًا مستقرًا وعالي التردد على المدى الطويل، مما يقلل بشكل فعال من تكاليف استبدال المعدات وصيانتها.

Q3: هل تقدم شركة HUAJIDIAN خدمات التخصيص لقاطع الدائرة الكهربائية هذا؟

نعم، نحن نفعل. باعتبارها شركة مصنعة للمعدات المتخصصة، تقدم HUAJIDIAN خدمات شخصية - مثل التكيف على الارتفاعات العالية، وتخصيص المعلمات، والتحسين الهيكلي - مصممة خصيصًا لظروف التشغيل المحددة في موقع المستخدم. تلتزم جميع المنتجات المخصصة بشكل صارم بمعايير الجودة ISO9001 وتتوافق مع أداء النماذج القياسية، وتلبي بدقة توزيع الطاقة المتنوعة ومتطلبات الحماية لمختلف الصناعات والتطبيقات المتخصصة.
