نظام الطاقة 33/35 كيلو فولت، 630 أمبير - 1250 أمبير
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670
تقوم مجموعة HUAJIDIAN بتشغيل خطوط إنتاج مخصصة ومؤتمتة بالكامل لقواطع الدائرة الكهربائية 35kV/33kV. تخضع كل وحدة لاختبارات صارمة في المصنع قبل الشحن وتأتي مع شهادة 3C وتقارير اختبار المصنع وتقارير اختبار النوع، وهي متوافقة تمامًا مع معايير GB/T 1984-2014 وIEC 60694.
جميع المكونات الأساسية هي أجزاء HUAJIDIAN أصلية، مما يزيل مشكلات التوافق المرتبطة بمكونات الطرف الثالث ويضمن ضمانًا موحدًا للوحدة بأكملها. يدمج هذا المرفق القياسي خدمات البحث والتطوير والإنتاج وما بعد البيع، ويقدم حلولاً شاملة للمفاتيح الكهربائية المتوافقة مع العديد من الخزانات الداخلية الثابتة. كمورد عالمي، توفر HUAJIDIAN الرسومات الفنية ووثائق التثبيت ثنائية اللغة (الصينية/الإنجليزية) لتسهيل تسليم المشروع محليًا ودوليًا.
1. غرف توزيع الطاقة للمؤسسات الصناعية (المناجم، مصانع الصلب، مصانع الأسمنت، وغيرها)
2. مشاريع التجديد والبناء الجديدة للمحطات الفرعية العامة في المناطق الحضرية والريفية
3. أنظمة توزيع الطاقة في المباني الشاهقة للمجمعات التجارية والمناطق الصناعية
4. معدات التوزيع غير القياسية للمحطات الفرعية من النوع الصندوقي والوحدات الرئيسية الحلقية (RMU)
5. المنشآت ذات البيئات القابلة للاشتعال أو الانفجار، مثل مصانع المواد الكيميائية والمواد الجديدة
1. تصميم مدمج وموفر للمساحة

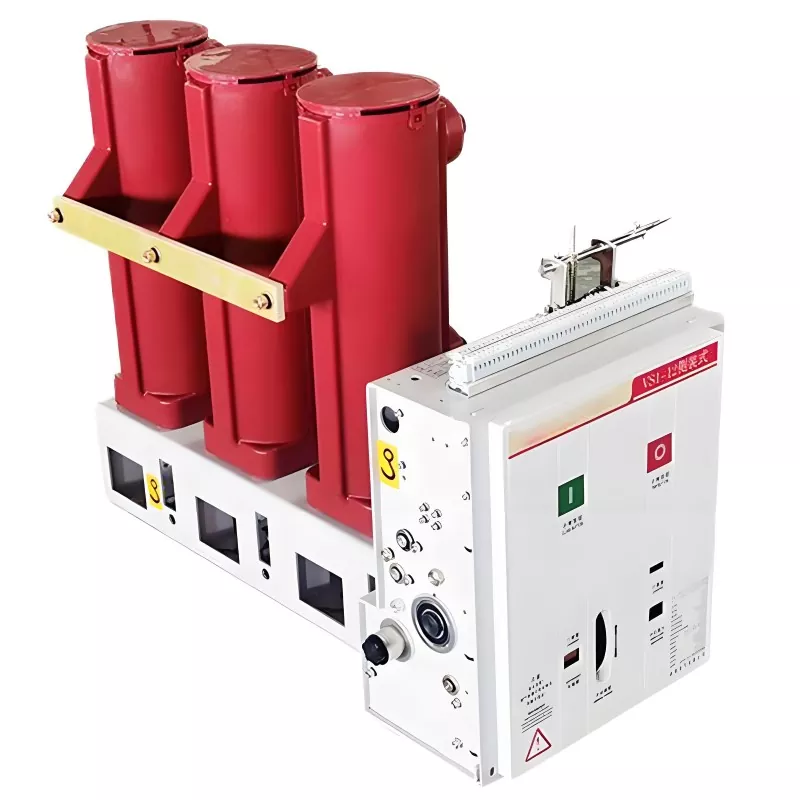

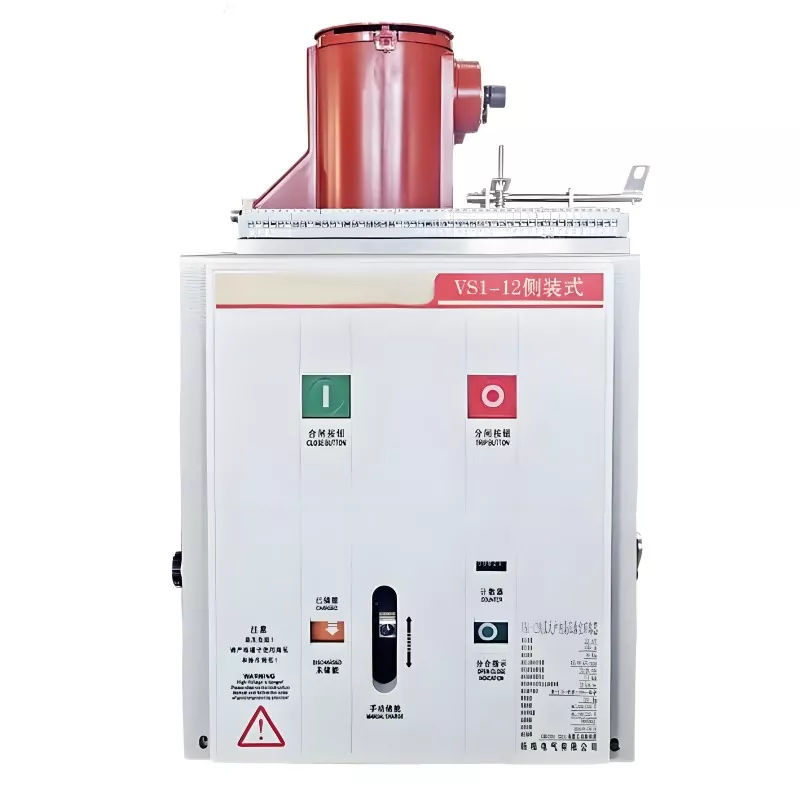

يتميز قاطع الدائرة الفراغية 35 كيلو فولت/33 كيلو فولت بلوحة تشغيل بيضاء مقترنة بأعمدة حمراء صلبة معزولة مرتبة أفقيًا. إنها لا تتطلب خلوصًا خلفيًا للتشغيل، مما يسمح بالحفاظ على عمق الخزانة في حدود 900 مم. يأتي بشكل قياسي مع قاعدة تثبيت مخصصة وفتحات تثبيت قياسية مثقوبة مسبقًا؛ مناسبة للدمج في خزانات المفاتيح الكهربائية أو التثبيت المستقل في الوحدات الرئيسية الحلقية (RMUs) والمحطات الفرعية من النوع الصندوقي.
2. التعشيق الميكانيكي لمنع سوء التشغيل
تتميز بآلية تعشيق ميكانيكية متكاملة على اللوحة تتشابك مع مفاتيح الفصل والتأريض الخاصة بالخزانة، مما يمنع بشكل فعال الأخطاء عالية الخطورة مثل إغلاق مفتاح التأريض تحت الحمل أو تأريض الدوائر الحية.
3. الأعمدة المعزولة APG عالية القوة
يستخدم أسطوانات العزل الإيبوكسي APG (التجيل بالضغط التلقائي)؛ قوة العزل الكهربائي تتجاوز بكثير معايير IEC. مقاومة للرطوبة والغبار والتكثيف، مما يمنع مخاطر الزحف والوميض.
4. آلية زنبركية متكاملة مثبتة
تتمتع آلية الزنبرك المدمجة بشهادة السوق لأكثر من 20 عامًا، وتوفر عمرًا ميكانيكيًا يصل إلى 30000 عملية و50 عملية كسر دائرة قصر كاملة القدرة. أداء الفتح والإغلاق المستقر يجعله مثاليًا للتطبيقات الصناعية التي تتطلب تبديلًا متكررًا.
|
البند المعلمة |
المواصفات القياسية |
|
تصنيف جهد العمل |
33 كيلو فولت / 35 كيلو فولت |
|
التردد المقدر |
50 هرتز |
|
التصنيف الحالي |
630 أ، 1250 أ |
|
تصنيف كسر ماس كهربائى الحالي |
20 كيلو أمبير، 25 كيلو أمبير، 31.5 كيلو أمبير |
|
تصنيف ماس كهربائى صنع الحالي |
50 كيلو أمبير، 63 كيلو أمبير، 80 كيلو أمبير |
|
تردد الطاقة في وقت قصير يتحمل الجهد |
42 كيلو فولت (كسر 48 كيلو فولت) |
|
دفعة البرق تحمل الجهد |
75 كيلو فولت (كسر 84 كيلو فولت) |
|
عمر الخدمة الميكانيكية |
معيار 10,000 دورة، ترقية اختيارية إلى 30,000 دورة |
|
تصنيف أوقات كسر ماس كهربائى |
50 مرة |
|
آلية التشغيل الفولطية |
تيار مستمر 110 فولت/220 فولت (إغلاق وفتح عالمي)، متاح تخصيص التيار المتردد |
|
مستوى الحماية |
IP30 |
|
وضع التثبيت |
تركيب ثابت داخلي |
|
معايير التنفيذ |
جيجابايت/T 1984-2014، IEC60694 |
|
نوع الخزانة المتوافقة |
سلسلة XGN وغيرها من خزانات المفاتيح الثابتة السائدة، وفتحات التركيب القياسية العالمية |
1. إطفاء القوس الفراغي: آمن للبيئات عالية المخاطر
يتميز بقاطع مدمج عالي الفراغ؛ ويحدث انقطاع التيار بدون لهب مفتوح أو مخاطر انفجار، مما يمنع وقوع حوادث ثانوية. مناسبة للبيئات القابلة للاشتعال والانفجار، مثل مصانع المعالجة الكيميائية.
2. عزل محكم الغلق: مرن في البيئات القاسية
تقاوم أعمدة الإيبوكسي الصلبة والمدمجة الرطوبة والغبار والتكثيف، مما يقلل بشكل كبير من تكرار حالات الفشل المرتبطة بالعزل.
3. حماية فائقة السرعة وشاملة: تقليل تلف المعدات
يوفر حماية كاملة النطاق ضد الأحمال الزائدة والدوائر القصيرة وتيارات التسرب. انقطاع تيار العطل السريع - مع أوقات الفتح .050.05s وأوقات الإغلاق .10.1s - يحمي المحولات والمحركات وخطوط النقل النهائية.
4. ما يصل إلى 10 سنوات من التشغيل بدون صيانة: خفض تكاليف التشغيل والصيانة
الأعمدة الصلبة المختومة تلغي الحاجة إلى استبدال المقاطعات أو مكونات العزل؛ تقتصر الصيانة الروتينية على تنظيف آلية التشغيل، مما يؤدي إلى خفض تكاليف قطع الغيار والفحص اليدوي بشكل كبير.
5. دعم موحد لتصنيع المعدات الأصلية: خدمة ما بعد البيع مبسطة
جميع المكونات هي أجزاء HUAJIDIAN الأصلية، مما يضمن التوافق الكهربائي والأبعاد المثالي. تعمل خدمة ما بعد البيع الموحدة على التخلص من التعقيدات المرتبطة بتنسيق الإصلاحات عبر موردين متعددين.
1. التيار وقدرة القطع: التيارات المقدرة 630A/1250A وتيارات كسر الدائرة القصيرة 20/25/31.5kA متوفرة.
2. مصدر طاقة التشغيل: تيار مستمر قياسي 110 فولت/220 فولت ؛ يمكن تخصيص أنظمة التحكم في التيار المتردد عند الطلب.
3. الترقية الذكية: تتيح وحدات المراقبة الاختيارية عبر الإنترنت الفتح/الإغلاق عن بعد، والمراقبة في الوقت الفعلي لدرجة حرارة التلامس وحالة المعدات، والتوافق مع أنظمة التشغيل الآلي للطاقة.
1. مشروع توزيع الطاقة 35 كيلو فولت في منجم المعادن غير الحديدية في منغوليا الداخلية
في عام 2023، قامت المحطة الفرعية الرئيسية تحت الأرض لمنجم نحاس كبير بشراء 16 وحدة من قواطع الدائرة HUAJIDIAN 33kV 1250A/31.5kA. نظرًا لبيئة المنجم المتربة والتقلبات الكبيرة في درجات الحرارة اليومية، فقد قضت الأعمدة الصلبة المختومة بشكل فعال على مشكلات الوميض الناتجة عن التكثيف الشائعة مع المفاتيح القديمة من النوع الزيتي. وبعد ثلاث سنوات من التشغيل المتواصل الذي لم يتطلب سوى تنظيف الآلية، انخفضت تكاليف التشغيل والصيانة السنوية للمحطة الفرعية بنسبة 68%، في حين أدت الأجهزة المتشابكة إلى القضاء على المخاطر المتعددة للأخطاء التشغيلية أثناء الصيانة.
2. مشروع محطة فرعية على شكل صندوق لمنطقة صناعية كيميائية في Zhejiang
في عام 2024، قامت إحدى شركات المواد الكيميائية الفلورية بشراء 9 قواطع دوائر مخصصة ومجهزة بوحدات مراقبة ذكية. بفضل موقعها في منطقة مقاومة للانفجار من الفئة "أ"، تعمل تقنية الإطفاء بالقوس الفراغي على التخلص من اللهب المكشوف، وبالتالي إزالة مخاطر حرائق الدائرة القصيرة. تتيح المراقبة عن بعد التشغيل غير المأهول للمحطات الفرعية من النوع الصندوقي، كما أن التعثر السريع خلال خطين منفصلين من أخطاء الدائرة القصيرة حال دون حدوث خسائر مرتبطة بإيقاف الإنتاج على نطاق واسع.
Q1: ما هي دورة الصيانة لقاطع الدائرة الكهربائية HUAJIDIAN 35kV/33kV؟ هل يلزم استبدال الأجزاء بشكل دوري؟
A1: تتميز الأعمدة الصلبة المختومة والقواطع الفراغية بفترة صيانة مجانية مدتها 10 سنوات؛ تتضمن الصيانة الروتينية فقط تنظيف الغبار من آلية الزنبرك وتشحيم مكونات ناقل الحركة. ليست هناك حاجة لاستبدال قاطع التيار أو أعمدة العزل خلال 10 سنوات، مما يقلل بشكل كبير من مخزون قطع الغيار وعبء أعمال الصيانة.
س 2: هل يمكن استخدام قاطع الدائرة 33 كيلو فولت هذا فقط مع مجموعة المفاتيح الكهربائية الثابتة XGN، أم أنه متوافق مع المعدات غير القياسية مثل الوحدات الرئيسية الحلقية (RMUs) والمحطات الفرعية من النوع الصندوقي؟
ج2: متوافق. الوحدة مجهزة بقاعدة تثبيت قياسية عالمية؛ يمكن دمجها في مجموعة المفاتيح الكهربائية XGN أو استخدامها لتركيب معدات الطاقة غير القياسية بشكل مستقل مثل الوحدات الرئيسية الحلقية (RMUs) أو المحطات الفرعية من النوع الصندوقي. يمكن تعديل أبعاد القاعدة في المصنع بناءً على رسومات الخزانة الخاصة بالعميل.
س 3: ما هي وثائق التأهيل التي يمكن لشركة HUAJIDIAN تقديمها لمناقصات شبكة الطاقة والمشاريع الصناعية؟
ج3: نحن نقدم مجموعة كاملة من بيانات الاعتماد الرسمية، بما في ذلك شهادة 3C الإلزامية، وتقارير فحص المصنع للوحدة الكاملة، وتقارير اختبار النوع من طرف ثالث المتوافقة مع المعايير الوطنية (GB) واللجنة الكهروتقنية الدولية (IEC). تحمل جميع الوثائق طوابع رسمية، وتفي بمتطلبات مناقصات الشبكة المحلية وكذلك التخليص الجمركي والقبول للمشاريع الخارجية.
