نظام الطاقة 20 ميجا فولت أمبير، 33 كيلو فولت/11 كيلو فولت، 50 هرتز/60 هرتز
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

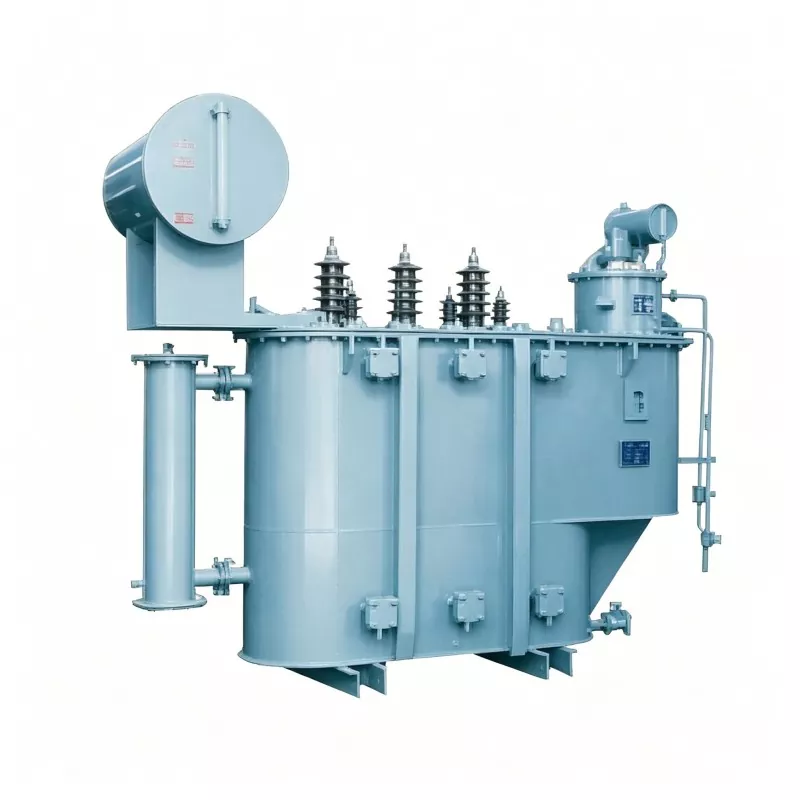

محول الطاقة Huajidian's 33kV 11kV 20mVA هو عبارة عن معدات نقل وتوزيع الطاقة الأساسية للصناعات المتوسطة والصغيرة. شبكات الكهرباء ذات الجهد العالي. باعتبارها شركة مصنعة محترفة لمحولات الطاقة المحلية، تستفيد Huajidian من سنوات من الخبرة تجربة البحث والتطوير والإنتاج لتحسين هيكل المنتج والأداء. على عكس الصغيرة والمتوسطة الحجم محولات التوزيع، يتم نشر هذه المعدات ذات السعة الكبيرة بشكل أساسي في المحطات الفرعية المركزية الإقليمية، القيام بالمهمة الأساسية المتمثلة في التوزيع التدريجي من 33 كيلو فولت إلى 11 كيلو فولت. إنها قابلة للتكيف مع ظروف شبكة الطاقة المعقدة، يتحمل التشغيل طويل الأمد ذو الأحمال العالية وتأثيرات الدائرة القصيرة اللحظية، ويستخدم على نطاق واسع في المشاريع الرئيسية مثل ترقيات شبكة الطاقة الحضرية، والبنية التحتية للمجمعات الصناعية، وتوزيع توصيلات شبكة الطاقة الجديدة.
المنتج حاصل على شهادة نظام الجودة ISO، ويلبي المعايير الوطنية لكفاءة الطاقة، ويتميز بمواصفات موحدة عمليات التصنيع ومراقبة الجودة الصارمة، وتلبية متطلبات البناء والتشغيل المختلفة محطات فرعية عالية المستوى.
1. السعة المقدرة: 20MVA (20000kVA)، مناسبة لسيناريوهات حمل توزيع الطاقة الإقليمية المتوسطة والكبيرة.
2. مستوى الجهد: 33kV على جانب الجهد العالي، 11kV على جانب الجهد المنخفض. يمكن تجهيز الجانب عالي الجهد مع ±2×2.5% أو ±5% مبدلات الصنبور بدون تحميل/عند التحميل لضبط الجهد المرن للتكيف مع جهد الشبكة التقلبات.
3. الطور والتردد: ثلاثي الطور، 50 هرتز، متوافق مع معايير شبكة الكهرباء السائدة المحلية والدولية.
4. التيار المقنن: حوالي 350 أمبير على جانب الجهد العالي 33 كيلو فولت وحوالي 1050 أمبير على جانب الجهد المنخفض 11 كيلو فولت الجانب (يتم حسابه وفقًا لمعادلات الطاقة القياسية، مع قدرة تحمل ثابتة).
التكوين القياسي Dyn11/YNd11، يعمل على قمع توافقيات الشبكة بشكل فعال، وتحسين جودة مصدر الطاقة، و توفير ظروف التأريض المحايدة الموثوقة لجانب الجهد المنخفض؛ التكوين السائد في السلطة الحديثة أنظمة التوزيع.
7%-10%، قابلة للتخصيص وفقًا لمتطلبات سعة الدائرة القصيرة للمحطة الفرعية، مما يحد بشكل فعال تيار الدائرة القصيرة وضمان سلامة شبكة الكهرباء والمعدات الطرفية.
يلبي معايير الجهد الكهربي التي تتحمل نبضات البرق وتردد الطاقة الذي يتحمل معايير الجهد 33 كيلو فولت و11 كيلو فولت أنظمة. تصل قوة تحمل دفعة البرق على الجانب 33 كيلو فولت إلى 170 كيلو فولت، مما يدل على عزل ممتاز وأداء الحماية من الصواعق، مناسب لظروف العمل الخارجية المعقدة.
يدعم المنتج تبديد الحرارة ثنائي الوضع للتكيف مع الأحمال والظروف البيئية المختلفة:
- التبريد الذاتي المغمور بالزيت من نوع ONAN: يعتمد على الحمل الحراري الطبيعي للزيت العازل وتبديد الحرارة السلبي من زعانف الخزان، مناسبة لسيناريوهات الحمل التقليدية، مع استهلاك منخفض للطاقة وانخفاض مستوى الضجيج.
- تبريد الهواء المغمور بالزيت ONAF: مدمج مع مروحة خارجية لتبريد الهواء القسري، مما يحسن بشكل كبير قدرة التحميل الزائد للمعدات وتلبية متطلبات إمدادات الطاقة ذات الحمل العالي أثناء ذروة استهلاك الكهرباء فترات.
يستخدم قلب المعدات صفائح الفولاذ السيليكونية ذات النفاذية العالية أو مواد السبائك غير المتبلورة منخفضة الخسارة، بشكل فعال تقليل خسائر عدم التحميل والتحميل، وتلبية معايير كفاءة الطاقة على المستوى الوطني الأول والثاني. الهيكل العام يعتمد تصميمًا مغلقًا ومقاومًا للتآكل، مع غلاف خزان معزز، مناسب للسيناريوهات المعقدة مثل التركيب الداخلي والخارجي، والارتفاعات العالية، والاختلافات الكبيرة في درجات الحرارة. تصميم دائرة الزيت المغلقة بالكامل يمنع تقادم الزيت العازل وتدهوره، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة ويضمن فترة طويلة التشغيل المستقر للمعدات.
يستخدم محول الطاقة 33kV 11kV 20mVA على نطاق واسع في المحطات الفرعية الحضرية، ومحطات توزيع المناطق الصناعية، محطات فرعية جديدة متصلة بشبكة الطاقة، ومشاريع إمدادات الطاقة للبنية التحتية البلدية. انها مناسبة للمتوسطة لسيناريوهات إمدادات الطاقة ذات الحمل الكبير مثل المناطق السكنية الحضرية المكتظة بالسكان، والمنشآت الصناعية الكبيرة، المطارات والسكك الحديدية تدعم إمدادات الطاقة، وتحويل جهد محطات طاقة الرياح والطاقة الشمسية، وتحديث شبكة الكهرباء.
دراسة حالة: مشروع محطة بريهارت الفرعية لنظام المعلومات الجغرافية بقدرة 33/11 كيلو فولت في بنغلاديش
في مشروع EPC لمحطة Brihart الفرعية GIS 33/11kV لترقية نظام توزيع الطاقة في بنغلاديش، Huadian تخصيص وتزويد محول طاقة 33 كيلو فولت 11 كيلو فولت 20 مللي فولت أمبير كمعدات تنحي أساسية للمحطة الفرعية. يستهدف المنتج البيئة القاسية لارتفاع درجة الحرارة والرطوبة في المنطقة المحلية، وقد قام بتحسين قدراته أداء مضاد للتآكل، ومقاوم للرطوبة، وتبديد الحرارة، ويعتمد وضع تبريد الهواء ONAF لضمان الاستقرار التشغيل تحت أحمال عالية مستمرة.
بعد التشغيل، أكملت المعدات بنجاح التحويل من طاقة الجهد العالي 33 كيلو فولت إلى 11 كيلو فولت توزيع الجهد، وحل مشاكل عدم كفاية قدرة إمدادات الطاقة والجهد غير المستقر في لانغبو المنطقة. أدى ذلك إلى ضمان إمداد الطاقة إلى المناطق الصناعية والسكنية المحيطة، وتحسين موثوقية الشبكة شبكة الطاقة الإقليمية بنسبة 30%، وحافظت على تشغيل مستقر مع عدم وجود أي أعطال منذ بدء التشغيل، وتحقيق أرباح عالية الثناء من المالك وسلطات الطاقة المحلية.
مع التحديث المستمر لمتطلبات الحفاظ على الطاقة وخفض استهلاك شبكة الكهرباء، أصبح الأمر كذلك من المستحسن أن تطلب بشكل صريح معدات لتلبية معايير كفاءة الطاقة على المستوى الوطني الأول والثاني خلال المشتريات. تستخدم منتجات Huadian قلوبًا حديدية منخفضة الفقد وتصميمات محسنة للملفات، مما يؤدي إلى انخفاض التشغيل استهلاك الطاقة وتقليل تكاليف التشغيل على المدى الطويل بشكل فعال.
هذا النموذج من المحولات ذات السعة الكبيرة غير متوفر بسهولة ويجب تخصيصه بناءً على المشروع الفعلي الظروف. قبل الشراء، يجب مراعاة المعلمات الرئيسية مثل طريقة التثبيت والارتفاع ودرجة الحرارة المحيطة والنظام يجب تأكيد قدرة الدائرة القصيرة لضمان التوافق الدقيق للمعدات.
يتطلب محول مستوى الجهد هذا استخدام مجموعة المفاتيح الكهربائية ذات الجهد العالي 33kV/11kV، ومجموعة المفاتيح الكهربائية المعزولة بالغاز SF6، تجمع نظم المعلومات الجغرافية بين المعدات الكهربائية وأجهزة حماية التتابع لتشكيل نظام كامل لتوزيع الطاقة، مما يضمن ذلك التشغيل الآمن والمتوافق لشبكة الكهرباء.
Q1: هل محول الطاقة 33kV 11kV 20mVA مناسب للتركيب على ارتفاعات عالية في الهواء الطلق؟
ج1: نعم. يمكن لشركة Huajidian تخصيص المحول وفقًا لارتفاع المشروع ودرجة الحرارة المحيطة، وترقيته من خلال تعزيز العزل على ارتفاعات عالية، ومقاومة الأشعة فوق البنفسجية، وميزات الحماية من التآكل والرطوبة. إنها مناسبة للبيئات الخارجية ذات الجهد المنخفض في الهواء الطلق وعلى ارتفاعات عالية ويمكنها تحمل الطقس القاسي الظروف مثل ارتفاع درجات الحرارة والرياح القوية والأمطار.
Q2: ما هو الفرق بين تكوينات مغير الصنبور عند التحميل ومبدل الصنبور بدون تحميل لهذا المحول؟
ج2: تتطلب مبدلات الصنبور غير المحملة إلغاء التنشيط لضبط الجهد، وهي مناسبة للسيناريوهات ذات الشبكة المستقرة الجهد وانخفاض تردد تغيير الصنبور. تسمح مبدلات الصنبور عند التحميل بتعديل الجهد في الوقت الفعلي دون إلغاء الطاقة ودون التأثير على مصدر الطاقة العادي، فهو مناسب لمشاريع شبكات الطاقة ذات تقلبات الجهد الكبيرة والعالية متطلبات موثوقية إمدادات الطاقة. يمكن اختيار التكوين حسب الحاجة.
س 3: ما هو العمر الافتراضي للمعدات ودورة الصيانة الروتينية؟
A3: في ظل التركيب القياسي وظروف التشغيل العادية، يمكن أن يصل العمر الافتراضي للمعدات إلى 30 عامًا. إنه كذلك يوصى بإجراء الصيانة الروتينية سنويًا، بما في ذلك اختبار الزيت العازل، وفحص إحكام إغلاق المعدات، و معايرة معلمة الخط. تعتمد المعدات هيكلًا مغلقًا بالكامل، مما يؤدي إلى انخفاض الصيانة اليومية عبء العمل، وتكاليف الصيانة المنخفضة، والاستقرار التشغيلي القوي على المدى الطويل.
باعتبارنا شركة متخصصة في تصنيع محولات الجهد العالي ومزود الخدمة في الصين، فإن Huajian تمتلك كامل مؤهلات الإنتاج ومعدات الإنتاج المتقدمة وفريق فني محترف. يمكننا توفير العالمية العملاء الذين يتمتعون بخدمات متكاملة بما في ذلك تخصيص المعلمات وتصميم الرسم وعروض الأسعار الدقيقة في الموقع إرشادات التثبيت، وصيانة ما بعد البيع. لاحتياجات دعم مشروع المحطة الفرعية، لا تتردد في الاتصال لنا للحصول على حلول تقنية مخصصة وعروض أسعار المشتريات.
