نظام الطاقة 50 هرتز/60 هرتز، ثلاث مراحل
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

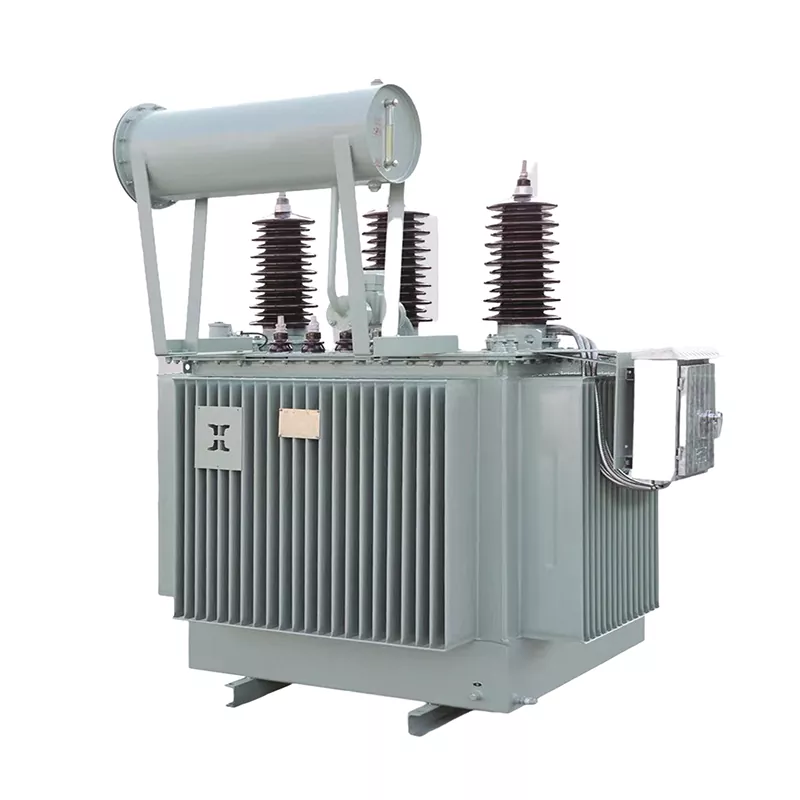

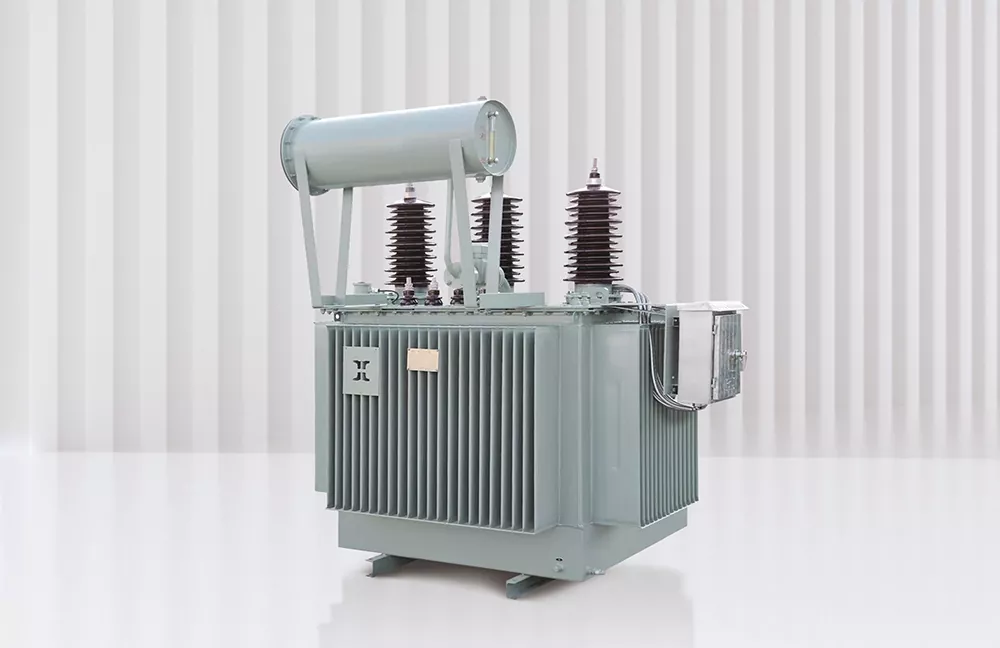

يعد محول الطاقة المتصاعد Huajidian جهازًا متينًا وفعالًا لتحويل الطاقة بشكل مستقل تم تطويره وتصنيعه في مصنعنا الخاص، وهو مصمم خصيصًا لحل نقاط الألم الخاصة بالطاقة لمسافات طويلة النقل في أنظمة الطاقة الحديثة. يحدد المولد التقليدي جهد خرج يبلغ 11-33 كيلو فولت فقط، وهو ما لا يمكن تلبيته احتياجات نقل الطاقة ذات السعة الكبيرة لمسافات طويلة. يؤدي النقل المباشر إلى خسارة كبيرة الطاقة الكهربائية كحرارة، مما يؤدي إلى زيادة كبيرة في تكاليف المعدات والبنية التحتية.
يحقق هذا المنتج تعزيز الجهد عن طريق ضبط نسبة اللفات للملفات الأولية والثانوية. بدون يؤدي تغيير إجمالي طاقة النقل إلى زيادة الجهد وتقليل تيار الخط، مما يؤدي إلى حل المشكلات بشكل فعال من الخسائر والتكاليف العالية في نقل الجهد المنخفض. فهو يوازن بين الجوانب الفنية والاقتصادية للمسافات الطويلة نقل الطاقة وهو معدات دعم أساسية لتوصيل الشبكة بالطاقة الحرارية التقليدية والطاقة الجديدة القوة.
المبدأ الأساسي لمحول الطاقة هواجيديان هو الحث الكهرومغناطيسي، بعد قانون التحويل بين دورات الملف والجهد.
عندما يتم تشغيل الجهاز، يتم تطبيق تيار متردد على الملف الأولي، مما يولد مغناطيسًا مستقرًا التدفق في قلب الحديد. بناءً على نسبة دورات الملفين الأولي والثانوي، يتم إحداث جهد أعلى في الملف لف ثانوي. يقوم المنتج بتحويل الطاقة الكهربائية ذات الجهد المنخفض لوحدة التوليد إلى طاقة الجهد العالي الطاقة الكهربائية اللازمة لنقل الطاقة لمسافات طويلة عن طريق زيادة عدد اللفات في المرحلة الثانوية لفائف.
يكمل المحول تحويل الجهد والتيار فقط من خلال الحث الكهرومغناطيسي؛ لا توليد الطاقة الكهربائية نفسها، ولا تغير من إجمالي قوة النقل، ولا توجد طاقة إضافية الخسارة أثناء عملية تثبيت الجهد وتعزيزه.
يتكيف مع احتياجات تعزيز الجهد لمجموعات المولدات، ويمكنه تعزيز خرج الجهد المنخفض لوحدات 11-33 كيلو فولت إلى جهد نقل قياسي يبلغ 220-765 كيلو فولت، مما يحقق نقل الطاقة لمسافات طويلة وخسارة منخفضة.
يتكيف مع سيناريوهات توليد الطاقة المتجددة مثل طاقة الرياح والخلايا الكهروضوئية، ويمكنه تحويل المتوسط إلى المنخفض جهد خرج الجهد لتوربينات الرياح (690 فولت، إلخ) إلى جهد نقل الشبكة القياسي، مما يحل مشكلة الربط بشبكات الجهد المنخفض للطاقة المتجددة وتحسين معدل الاستفادة من الطاقة النظيفة.
مناسبة لإمدادات الطاقة للأفران الصناعية، والاختبارات الكهربائية ذات الجهد العالي، وإمدادات الطاقة الخاصة معدات الجهد العالي، وتوفير ضمان إمدادات الطاقة ذات الجهد العالي مستقرة للإنتاج الصناعي و تجارب الجهد العالي.
يدعم جهاز الرفع/التنحي القابل للعكس نطاقًا كاملاً من تحويل الجهد من 110 فولت إلى 240 فولت، ويتكيف مع ترددات الشبكة المزدوجة 50 هرتز/60 هرتز، ومجهزة بمقبس دولي عالمي لتلبية توافق الجهد الكهربي احتياجات الأجهزة الكهربائية عبر الحدود في مختلف البلدان.
وبأخذ مشروع دعم محطة طاقة حرارية بقدرة 500 ميجاوات كمثال، توضح هذه الحالة المنتج الفعلي الأداء في توفير الطاقة، وخفض التكاليف، وتحسين الجودة، وتعزيز الكفاءة:
كان جهد مولدات محطة توليد الكهرباء في الأصل 21 كيلو فولت. نقل مباشر لمسافات طويلة بجهد منخفض مما أدى إلى خسائر كبيرة وضعف الكفاءة الاقتصادية. استخدم المشروع قوة تصعيد مخصصة من Huajidian محول لتعزيز جهد الوحدة 21 كيلو فولت بشكل ثابت إلى معيار نقل الجهد العالي 400 كيلو فولت.
أظهرت مراقبة التشغيل على المدى الطويل أنه بالمقارنة مع وضع النقل المباشر ذو الجهد المنخفض للوحدة، فإن تم تقليل خسائر نقل المشروع بأكثر من 85%. في الوقت نفسه، يسمح تيار الإرسال المنخفض للتكيف مع خطوط نقل أصغر، مما يوفر بشكل كبير على البنية التحتية للشبكة وتكاليف الصيانة، تحسين الاستقرار العام لشبكة الطاقة بشكل فعال، وخلق قيمة اقتصادية وتشغيلية كبيرة لها محطة توليد الكهرباء.
من خلال تعزيز الجهد وتقليل التيار، يتم تقليل فقدان حرارة I²R لخطوط النقل إلى حد كبير تحسين استخدام الطاقة وحل مشكلة هدر الطاقة بشكل أساسي في الطاقة لمسافات طويلة انتقال.
يلغي نقل الجهد المنخفض الحاجة إلى الكابلات ذات القطر الكبير والمعدات الداعمة، مما يقلل بشكل فعال مواد شبكة الكهرباء، والبناء، وتكاليف التشغيل والصيانة اللاحقة، مما أدى إلى مشروع كبير الفوائد الاقتصادية.
يتجنب النقل القياسي عالي الجهد تقلبات الجهد ومشاكل توهين الطاقة المرتبطة بها نقل الجهد المنخفض لمسافات طويلة، وتحسين تشغيل شبكة الطاقة وتحسين السلامة والاستقرار بشكل عام لنظام إمدادات الطاقة.
مع نطاق طاقة يتراوح بين 50 وات إلى 20000 وات، فإن المنتج يلبي كلاً من توليد الطاقة الصناعية والجهد الكهربائي السكني سيناريوهات التحويل هيكلها القوي والمتين، وأداء التحويل الكهرومغناطيسي المستقر، وطويل الأمد القدرة على التكيف مع بيئات إمدادات الطاقة المعقدة تضمن التشغيل الموثوق.
س1: هل سيؤدي محول الطاقة التصاعدي إلى تغيير إجمالي طاقة النقل، مما يؤدي إلى فقدان إضافي للطاقة؟
A1: لا. يعتمد المحول التصاعدي لشركة Huaji Electric على الحث الكهرومغناطيسي لإكمال الجهد والتيار التحويل، فقط زيادة جهد النقل وتقليل تيار الخط. لا يولد ولا يستهلك طاقة كهربائية إضافية، كما أنها لا تغير من إجمالي قوة النقل. يعمل المنتج على تحسين نقل الخط فقدان الحرارة، وليس فقدان الطاقة الكهربائية الناتجة عن الجهاز نفسه.
س2: ما الفرق بين محولات تصعيد توليد الطاقة الصناعية ومحولات 110 فولت/220 فولت السكنية محولات تصعيدية/تنحيية؟
ج2: يختلف الاثنان بشكل كبير في سيناريوهات التطبيق ومستويات الجهد ونطاقات الطاقة. التصعيد الصناعي تُستخدم المحولات بشكل أساسي لتوصيل شبكة محطات الطاقة، مما يتيح تحويل الجهد العالي من 11-33 كيلو فولت إلى 220-765 كيلو فولت، مناسب لنقل الطاقة ذات السعة الكبيرة. تم تصميم المحولات السكنية القابلة للعكس في المقام الأول لاستخدام الأجهزة المنزلية عبر الحدود، مما يتيح فقط تحويل الجهد المنخفض بين 110 فولت و220/240 فولت، مع انخفاض استهلاك الطاقة وزيادة قابلية النقل. كلاهما يعمل على نفس المبدأ وهما أجهزة مخصصة لمواصفات محددة سيناريوهات.
س 3: هل أجهزة تحويل الجهد الكهربي Huajidian متوافقة مع بيئات شبكة الطاقة العالمية ذات التردد المزدوج؟
A3: متوافق تمامًا. تدعم السلسلة الكاملة من المحولات التصاعدية/التنحية 110 فولت-240 فولت الترددين 50 هرتز و60 هرتز عالميًا عملية مزدوجة التردد، تعتمد تصميم تحويل الجهد العكسي، ومجهزة بمواصفات دولية عالمية المقابس، المتوافقة مع معايير التوصيل في معظم البلدان في جميع أنحاء العالم، تلبي بشكل ثابت احتياجات التكيف مع الجهد الكهربي الأجهزة الكهربائية في مختلف البلدان.
