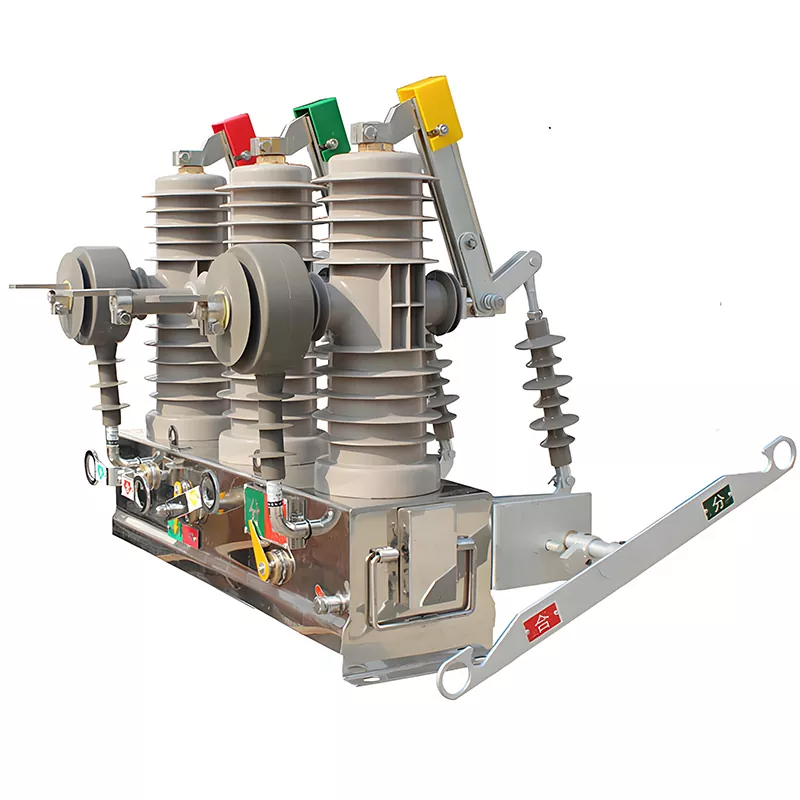

قواطع دوائر فراغية مثبتة على عمود 11 كيلو فولت

يمثل قاطع الدائرة الفراغية المثبت على عمود HUAJIDIAN 11kV تطورًا مصممًا لمعالجة نقاط الألم للمفاتيح الخارجية التقليدية - أي معدلات الفشل العالية، والصيانة المرهقة، والوظائف المحدودة. مع الجهد الكهربي المقدر بـ 12 كيلو فولت، فهو متوافق مع شبكات التوزيع الخارجية ثلاثية الطور AC 50 هرتز. بالابتعاد عن آليات الزنبرك التقليدية، فإنه يعتمد آلية تشغيل مغناطيسية دائمة متقدمة تتميز بهيكل انسيابي وعدد أقل من الأجزاء المعرضة للتآكل؛ بالإضافة إلى قاطع فراغي، يضمن هذا أداءً مستقرًا وموثوقًا. يدمج المنتج نظامًا ذكيًا للقياس والتحكم والحماية يدعم طرق الاتصال المختلفة (مثل GPRS والألياف الضوئية)، مما يتيح التعرف التلقائي على الأخطاء والتحكم عن بعد ومراقبة البيانات في الوقت الفعلي وعزل الأخطاء بدقة، وبالتالي تلبية متطلبات التشغيل بدون طيار في أتمتة شبكة التوزيع (FA).

مزايا المنتج الأساسية

1. هيكل موثوق، وتكاليف صيانة منخفضة للغاية

من خلال استخدام آلية تشغيل المغناطيس الدائم، يزيل التصميم تمامًا هياكل النقل المعقدة الموجودة في آليات الزنبرك التقليدية. مع عدد أقل من المكونات وعدم وجود أجزاء مرنة عرضة للتآكل، فإنه يحل بشكل أساسي المشكلات المتعلقة بالتعب الميكانيكي ومعدلات الفشل العالية الشائعة في المعدات التقليدية.

2. طول العمر استثنائي، ومناسبة للتشغيل المتكرر

يتميز قاطع الدائرة الكهربائية المثبت على عمود بقدرة 11 كيلو فولت بعمر ميكانيكي يصل إلى 30000 عملية. إنه يتحمل دورات الفتح والإغلاق المتكررة على المدى الطويل، مما يجعله مناسبًا تمامًا لتطبيقات شبكة التوزيع الذكية التي تتضمن إعادة الإغلاق التلقائي والتبديل عالي التردد. وهذا يمنع تلف المعدات الناتج عن التشغيل المتكرر ويضمن الأداء المستمر والمستقر لنظام أتمتة الشبكة.

3. معالجة قوية للأخطاء، تشغيل آمن ومستقر

مع تيار كسر الدائرة القصيرة المقدر بـ 25 كيلو أمبير، يمكن للوحدة إجراء 30 عملية قطع دائرة كهربائية متتالية بشكل موثوق. مجهزة بوحدة حماية مدمجة تعتمد على المعالجات الدقيقة، فهي توفر مجموعة شاملة من وظائف الحماية - بما في ذلك حماية التيار الزائد الاتجاهي على ثلاث مراحل مع حجب الجهد، وحماية التسلسل الصفري، والإغلاق التلقائي. فهو يحدد أخطاء الشبكة ويعزلها بسرعة، ويمنع انتشار الأخطاء، ويعزز سلامة عمليات الشبكة.

4. التكامل الذكي والإدارة عن بعد

فهو يدمج وظائف القياس والتحكم والحماية والاتصالات في وحدة واحدة، ويدعم التبديل عن بعد (الفتح/الإغلاق)، ومراقبة بيانات الطاقة في الوقت الفعلي، وإنذارات الأخطاء، وتحميل البيانات. وهو متوافق مع أوضاع الاتصال السائدة مثل GPRS والألياف الضوئية، ويتفاعل بسلاسة مع منصات إدارة الشبكة الذكية لتمكين التشغيل والصيانة الرقمية والمرئية والذكية (العمليات والصيانة) لشبكات التوزيع.

5. القدرة على التكيف مع البيئات الخارجية القاسية

تم تصميمه خصيصًا للظروف الخارجية القاسية، ويتميز بدرجة حماية عالية ويعمل بثبات في نطاق درجات الحرارة القصوى من -40 درجة مئوية إلى +70 درجة مئوية. إنها مناسبة للارتفاعات التي تصل إلى 2000 متر والمناطق ذات التلوث الشديد من الدرجة الخامسة. مع مقاومة ممتازة لدرجات الحرارة العالية والمنخفضة، والتآكل، والغبار، فإنه يتكيف مع البيئات الخارجية المعقدة المتنوعة، بما في ذلك المناطق الساحلية والمناطق الصناعية والمناطق المرتفعة.

سيناريوهات التطبيق

1. تكامل المحطة الفرعية: يعمل كمفتاح تغذية صادر على جانب 10kV من المحولات الرئيسية للمحطة الفرعية، مما يضمن التبديل الآمن والحماية من الأخطاء لدوائر التغذية.

2. تحديث الخط وترقيته: يتم تركيبه على أعمدة/أبراج خطوط التوزيع كمفاتيح تقسيم أو ربط لتمكين إمداد الطاقة المجزأ وعزل الأخطاء.

3. سيناريوهات التوزيع العامة: مناسبة للتحكم في توزيع الطاقة في الشبكات الذكية الحضرية، وتحديث الشبكات الريفية، والمؤسسات الصناعية والتعدينية، والمجتمعات السكنية، والمجمعات التجارية.

4. سيناريوهات إمدادات الطاقة عالية الموثوقية: مناسبة بشكل خاص للمناطق التي تتطلب موثوقية عالية للإمداد وترقيات أتمتة شبكة التوزيع؛ فهو يعزل الأقسام المعيبة بسرعة ويعيد الطاقة إلى المناطق غير المتأثرة، مما يعزز جودة الخدمة بشكل كبير.

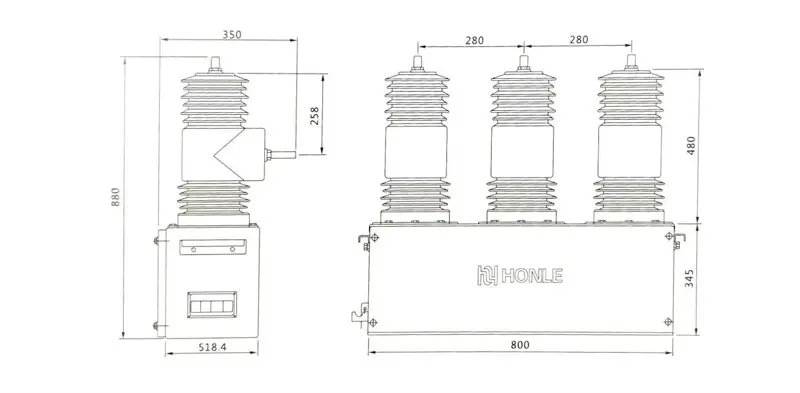

المعلمات التقنية

حالة التطبيق في العالم الحقيقي

الحالة: مشروع ترقية أتمتة الشبكة الريفية في آنهوي

في عام 2025، أطلقت مقاطعة Guzhen، مدينة Bengbu، مقاطعة Anhui، مشروعًا لترقية أتمتة الشبكة الريفية، ونشرت قواطع دوائر مفرغة مثبتة على عمود HUAJIDIAN بقدرة 11 كيلو فولت بأعداد كبيرة. اعتمدت الشبكة الريفية المحلية الأصلية على المفاتيح الكهربائية التقليدية التي تتميز بالأتمتة المنخفضة والأعطال المتكررة؛ أدت أعطال الخطوط إلى انقطاع التيار الكهربائي على نطاق واسع، والفشل في تلبية احتياجات الكهرباء الموثوقة لسكان الريف وشركات البلدات.

يستخدم المشروع طريقة تجاوز الخط المباشر لتثبيت قاطع الدائرة الذكي هذا على الأقسام الرئيسية لخطوط التوزيع، مما يضمن عدم انقطاع إمدادات الطاقة للمستخدمين المحليين. من خلال الاستفادة من الأداء المستقر لآلية المغناطيس الدائم ونظام التعرف الذكي على الأخطاء، يحقق الجهاز اكتشاف الأخطاء على مستوى المللي ثانية، ويعزل تلقائيًا أجزاء الخط المعيبة، ويستعيد الطاقة بسرعة إلى المناطق غير المتأثرة.

بعد نشر الجهاز، انخفض معدل انقطاع التيار الكهربائي بسبب الأعطال في خطوط الشبكة الريفية المحلية بشكل ملحوظ، وارتفعت موثوقية مصدر الطاقة الإقليمي إلى 99.98%. إن مقاومة المنتج الممتازة لدرجات الحرارة المنخفضة والتلوث الشديد تجعله مناسبًا تمامًا للبيئات الريفية الخارجية المعقدة؛ فهي تعمل بدون صيانة على المدى الطويل، مما يقلل بشكل فعال من عبء عمليات الشبكة وصيانتها، ويحقق بنجاح هدف ترقية الشبكات الذكية الريفية.

التعليمات

س1: ما هي المزايا الرئيسية لآلية المغناطيس الدائم مقارنة بآليات الزنبرك التقليدية؟

تعمل آلية المغناطيس الدائم HUAJIDIAN على التخلص من هياكل النقل المعقدة الموجودة في آليات الزنبرك التقليدية. بفضل التصميم الداخلي المبسط وعدم وجود مكونات مرنة ضعيفة، فإنه يحل بشكل أساسي مشكلات مثل إجهاد المواد والتشويش ومعدلات الفشل العالية المرتبطة بآليات الزنبرك. يوفر الجهاز استقرارًا تشغيليًا فائقًا وعمرًا ميكانيكيًا يصل إلى 30000 عملية، ويدعم التبديل المتكرر وإعادة الإغلاق التلقائي في شبكات التوزيع. كما أنه يتيح التشغيل بدون صيانة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل للمستخدمين.

س2: هل يمكن لقاطع الدائرة الكهربائية هذا أن يتحمل الظروف الخارجية القاسية؟

نعم. تم تحسين هذا المنتج للبيئات الخارجية القاسية، وهو قادر على التشغيل المستقر عبر نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +70 درجة مئوية ومناسب للارتفاعات التي تصل إلى 2000 متر والمناطق ذات التلوث الشديد من الفئة الخامسة. بفضل تصنيف الحماية العالي عند الدخول والمقاومة الممتازة للغبار والتآكل ودرجات الحرارة القصوى، فإنه يعمل بشكل موثوق في البيئات القاسية - مثل المناطق الساحلية الرطبة والمناطق الصناعية ومناطق جبال الألب - مما يلبي تمامًا متطلبات الخدمة الخارجية طويلة المدى.

س 3: ما هي الوظائف الذكية وطرق الاتصال التي يدعمها قاطع الدائرة الكهربائية المثبت على عمود 11kV؟

يدمج المنتج مجموعة شاملة من وظائف الحماية، بما في ذلك حماية التيار الزائد ثلاثية المراحل، وحماية التسلسل الصفري، والإغلاق التلقائي. كما أنه يدعم التحكم عن بعد، ومراقبة بيانات الطاقة في الوقت الحقيقي، والإنذار التلقائي للأخطاء. وفيما يتعلق بالاتصالات، فهو يدعم كلا الوضعين السائدين — GPRS اللاسلكي وسلك الألياف الضوئية — ويتكامل بسلاسة مع منصات التشغيل الآلي لشبكات التوزيع. فهو يتيح التحكم في الأجهزة الذكية عن بعد، والتشغيل والصيانة غير المراقبة، وإدارة الشبكة الرقمية، ويعمل كمكون أساسي في البنية التحتية للشبكة الذكية.
