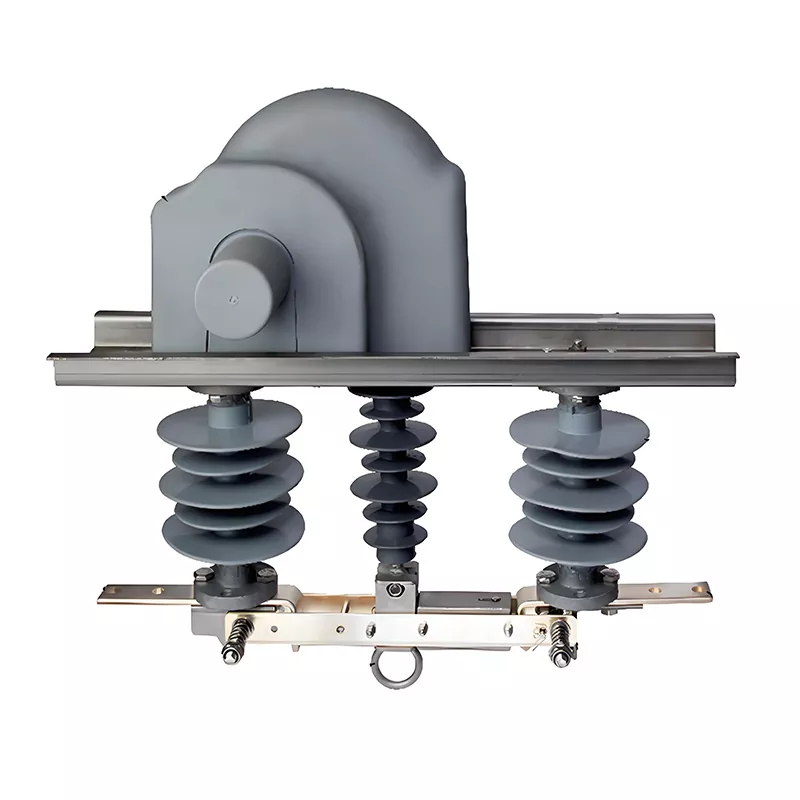

مفتاح عزل الجهد العالي

إن مفتاح العزل ذو الجهد العالي الخاص بـ HUAJIDIAN هو جهاز عزل بدون حمل بدون إمكانيات إطفاء القوس الكهربائي. وتتمثل وظيفتها الأساسية في إنشاء فجوة هوائية واضحة ومرئية بعد فتح قاطع الدائرة الكهربائية، وعزل مصدر الطاقة فعليًا عن جانب الحمولة لضمان سلامة موظفي الصيانة.

كجهاز عزل ذكي سائد لتحديث أتمتة التوزيع، يمكن أن يعمل بشكل مستقل أو يتحد مع قواطع دوائر مفرغة قياسية مثبتة على عمود لتشكيل وحدة متكاملة "قاطع دائرة + مفتاح عزل". بفضل الخبرة العميقة في قطاع معدات الطاقة الخارجية ذات الجهد المتوسط ​​في الصين، فإننا نقدم كلاً من المنتجات القياسية والحلول المخصصة التي تتوافق مع المعايير الفنية الدولية فيما يتعلق بالجهد والعزل والأتمتة.

المكونات الهيكلية الأساسية

1. آلية تشغيل كهربائية رمادية اللون مثبتة في الأعلى / وحدة تحكم ذكية

يتميز بمحرك مدمج، وتروس نقل الحركة، ووحدة التحكم. وهو يدعم التشغيل اليدوي المحلي، والفتح/الإغلاق الكهربائي، والتحكم في الإرسال عن بعد، مما يسمح بالتكامل المباشر في أنظمة التشغيل الآلي للتوزيع. كما أنه يدعم الوحدات الاختيارية لإشارة الموقع عن بعد ومؤشر الخط المباشر، وتلبية متطلبات الشبكة الذكية لـ "أربعة أجهزة تحكم عن بعد" (الإشارات عن بعد، والقياس عن بعد، والتحكم عن بعد، والضبط عن بعد).

2.

2. البطانات العازلة

تستخدم المرحلتان اليسرى واليمنى عوازل ذات سقيفة كبيرة لدعم الدائرة الموصلة، بينما تتميز المرحلة المركزية بهيكل صغير الحجم صغير الحجم يعمل كدعم عازل لمفتاح التأريض وآلية النقل، مما يسهل التثبيت المدمج على أعمدة الكهرباء.

3. اتصالات ومحطات موصلة

مصنوعة من سبيكة عالية التوصيل وتمت معالجتها لمقاومة التآكل والأكسدة، مما يضمن استمرارية الدائرة المستقرة في البيئات الخارجية القاسية.

4. حلقة الرفع المركزية وهيكل الزنبرك المتشابك

تمكين التشابك الميكانيكي بين التشغيل اليدوي ومفتاح التأريض؛ يقفل الأوضاع المفتوحة/المغلقة للتخلص من مخاطر التشغيل العرضي.

المزايا الوظيفية الرئيسية

1. العزل الجسدي البصري يضمن سلامة الصيانة

عند انقطاع التيار الكهربائي، يقوم مفتاح عزل الجهد العالي بإنشاء فجوة هوائية مميزة، تفصل مصدر الطاقة عن الحمل تمامًا، بما يتوافق مع معايير السلامة العالمية لصيانة الشبكة.

2. ثلاثة أوضاع تحكم تتكيف مع سيناريوهات التشغيل والصيانة المختلفة

تتوفر خيارات التحكم اليدوي والكهربائي وعن بعد؛ يحل التشغيل المركزي عن بعد محل تسلق الأعمدة في الموقع، مما يقلل بشكل كبير من مخاطر السلامة المرتبطة بعمليات الخط المباشر.

3. التوافق مع أنظمة التوزيع الآلي

نقل إشارات الحالة المفتوحة/المغلقة في الوقت الفعلي إلى محطة التشغيل الآلي الرئيسية، مما يلبي متطلبات الإشارات عن بعد لترقيات الإصلاح الذاتي للشبكة الذكية.

4. وحدات وظيفية قابلة للتوسيع

تشتمل الملحقات الاختيارية على مؤشرات الخط المباشر، ومراقبة الأخطاء، والأقفال المتداخلة المضادة لسوء التشغيل، مما يلبي احتياجات إنشاء الشبكة الذكية المتنوعة عبر المناطق المختلفة.

5. تصميم مدمج مثبت على القطب

يعمل هيكل السقيفة ذو الحجم المنخفض في المرحلة المركزية على تقليل الحجم الإجمالي للمعدات، مما يسمح بالتركيب على أعمدة الكهرباء الموجودة دون الحاجة إلى أقواس تثبيت إضافية.

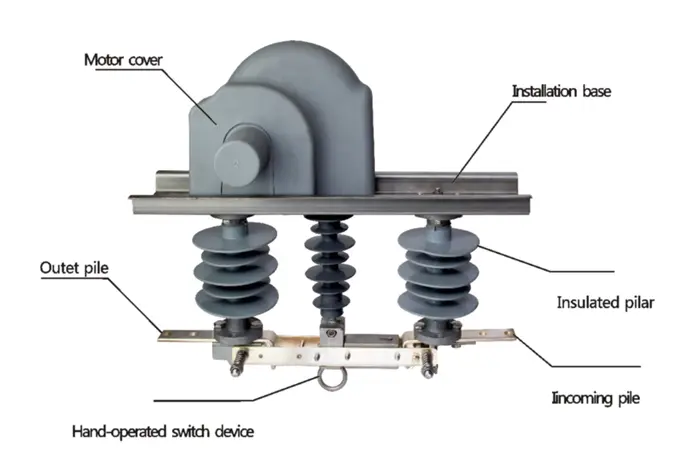

التمثيل الهيكلي

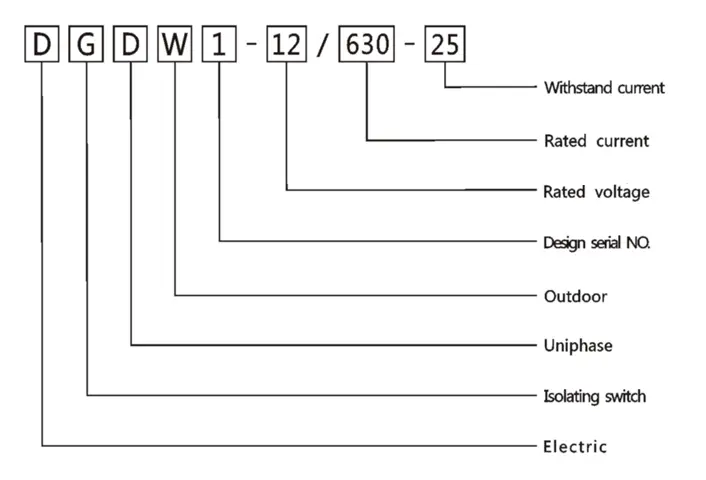

اكتب مقدمة

المعايير الفنية الأساسية القياسية

سيناريوهات التطبيق الرئيسية

1. تستخدم مع قواطع الدائرة الفراغية المثبتة على عمود ZW8-12 أو ZW32-12 لتلبية متطلبات العزل الإلزامية لصيانة الخط؛

2. تقسيم الخطوط وتفرعها أثناء ترقيات أتمتة شبكة التوزيع في المناطق الحضرية والريفية، مما يتيح عزل الأقسام المعيبة عن بعد؛

3. جهاز عزل آمن مخصص للصيانة واستبدال المعدات على الخطوط الهوائية الرئيسية والفرعية 10 كيلو فولت في المناطق الحضرية والريفية.

حالة التنفيذ في العالم الحقيقي

وفي عام 2025، أطلق مكتب إمدادات الطاقة في جنوب شرق آسيا مشروعًا لترقية شبكة التوزيع الذكية للمناطق الريفية، ويغطي 42 بلدة وقرية وأكثر من 180 كيلومترًا من الخطوط الهوائية بقدرة 10 كيلو فولت. تم تجهيز الخطوط الأصلية فقط بمفاتيح فصل يدوية تقليدية تفتقر إلى قدرات التحكم عن بعد؛ واضطر موظفو الصيانة إلى تسلق الأعمدة للتشغيل في الموقع، مما أدى إلى انقطاع التيار الكهربائي لفترة طويلة ومخاطر عالية على السلامة.

اختار مقاول المشروع مفتاح عزل الجهد العالي الذكي من HUAJIDIAN، مقترنًا بقواطع الدائرة الكهربائية ZW32-12، لإنشاء نظام خط مقطعي آلي. تم توريد إجمالي 126 وحدة، تتميز بتعديلات مخصصة لتلبية المعايير الوطنية المحلية لبروتوكولات العزل والاتصالات.

النتائج المهمة التي تم تحقيقها بعد عام واحد من التشغيل المتصل بالشبكة:

1. يتم إجراء عمليات تبديل الخط بالكامل عبر جهاز التحكم عن بعد من مركز الإرسال، مما يقلل من تكرار عمل الخط المباشر في الموقع بنسبة 85%؛

2. تم تقليل الوقت اللازم لعزل الأخطاء واستعادة الطاقة من 2-3 ساعات إلى أقل من 3 دقائق، مما يعزز بشكل كبير موثوقية مصدر الطاقة؛

3. إن هيكل فجوة العزل المرئي يزيل خطر حدوث صدمة كهربائية أثناء الصيانة، مما يؤدي إلى عدم حدوث أي حوادث تتعلق بالسلامة على مدار العام.

يتحقق هذا المشروع بشكل كامل من ملاءمة المنتج لترقيات الشبكة الخارجية ويوضح قدرات HUAJIDIAN في تقديم خدمات شاملة ومخصصة.

المقارنة: مفتاح قطع الاتصال الذكي HUAJIDIAN مقابل مفتاح قطع الاتصال اليدوي القياسي

قدرات التصنيع وخدمات التخصيص

تدير HUAJIDIAN منشأة تصنيع مستقلة تدمج البحث والتطوير، والختم، والتجميع، واختبار المنتج النهائي، وهي مجهزة بالكامل بجهاز اختبار الأداء الكهربائي العالي الجهد الشامل. نرحب بالعملاء العالميين لتحديد موعد لزيارة مواقع خطوط الإنتاج ومرافق الاختبار لدينا واختيار العينات شخصيًا.

نحن ندعم التخصيص الشامل بناءً على المعايير الوطنية: يمكن تعديل معلمات العزل وبروتوكولات الاتصال وفولتية التشغيل والهياكل المتشابكة الميكانيكية وتقييمات حماية الغلاف. سواء كان الأمر يتعلق بالمشتريات بالجملة القياسية أو المعدات المتخصصة الخاصة بالمشروع، فإن فريقنا الفني يوفر دعمًا فرديًا للحلول؛ نرحب بالاستفسارات المتعلقة بالمعلمات والاقتباسات والرسومات المخصصة في أي وقت.

التعليمات

Q1: هل يمكن لمفتاح عزل الجهد العالي هذا أن يقطع تيار الحمل من تلقاء نفسه، مثل قاطع الدائرة الكهربائية؟

A1: لا. هذا الجهاز مصمم للتشغيل بدون تحميل ويفتقر إلى غرفة إطفاء القوس الكهربائي. يجب أن يقوم قاطع الدائرة الفراغية أولاً بمقاطعة تيار الحمل قبل أن يخلق مفتاح الفصل فجوة عزل مرئية. يمنع منعا باتا التبديل تحت الحمل لمنع حوادث الدائرة القصيرة ذات الصلة بالقوس؛ يجب استخدام هذا الجهاز مع قواطع الدائرة المثبتة على عمود مثل ZW8-12 أو ZW32-12.

س2: هل يعد جهاز التحكم عن بعد ميزة قياسية أم يتطلب تخصيصًا إضافيًا؟

A2: تأتي آلية التشغيل الكهربائية وواجهة الاتصال عن بعد بشكل قياسي مع مفاتيح قطع الاتصال الذكية HUAJIDIAN؛ الإشارات عن بعد للحالة المفتوحة/المغلقة مدمجة دون أي تكلفة إضافية. يمكن إضافة وحدات اختيارية - مثل مؤشرات الخط المباشر أو ملحقات مراقبة الأخطاء - بناءً على متطلبات المشروع المحددة.

س 3: هل يمكن تعديل معلمات المنتج لتتوافق مع المعايير الكهربائية في بلدان أخرى غير الصين؟

ج3: نعم. باعتبارنا مصنعًا محترفًا لمعدات توزيع الطاقة ذات الجهد المتوسط، فإننا نقدم تخصيصًا كاملاً للمعلمات لتلبية المعايير في جميع أنحاء العالم - بما في ذلك التيار المقنن، وتيار التحمل القصير، ومسافة زحف العازل، وبروتوكولات الاتصال عن بعد، والتحكم في جهد مصدر الطاقة. ما عليك سوى تقديم المواصفات الكهربائية الرسمية المحلية، وسيقوم فريق البحث والتطوير لدينا بتحسين هيكل المنتج ومعلماته لضمان الامتثال لمتطلبات الشهادات الإقليمية.
