قواطع دوائر فراغية مثبتة على عمود 33 كيلو فولت

إن قاطع الدائرة الفراغية المثبت على عمود HUAJIDIAN 33kV عبارة عن مجموعة مفاتيح ذات جهد متوسط ​​عالية الأداء مصممة لأنظمة التوزيع الخارجية 10kV-33kV. يتم استخدامه بشكل أساسي لحماية ومراقبة مغذيات المحطات الفرعية الصادرة، والخطوط الواردة ذات الجهد العالي للمؤسسات الصناعية والتعدينية، والخطوط الفرعية في المناطق السكنية.

يدمج المنتج بشكل مبتكر قاطعًا فراغيًا مع وحدة تحكم ذكية ويتميز بمنطق حماية شبكي شامل مدمج. يمكنه عزل الفروع المعيبة بشكل مستقل دون تعطيل مصدر الطاقة للخط الرئيسي، وبالتالي تقليل نطاق انقطاع التيار الكهربائي بشكل فعال وتعزيز الاستقرار التشغيلي لشبكة التوزيع. إنه بمثابة جزء أساسي من البنية التحتية لشبكات التوزيع الذكية الحديثة.

معلمات المنتج الأساسية

تلتزم HUAJIDIAN بشكل صارم بمعايير التصنيع الصناعية، ومعلمات المعدات متوافقة تمامًا مع المتطلبات التشغيلية لأنظمة توزيع التيار المتردد ثلاثية الطور الخارجية. المعلمات الرئيسية هي كما يلي:

1. الفولطية المقدرة: 12kV (مناسبة لخطوط التوزيع الحضرية/الريفية 10kV؛ متوافقة مع ظروف التشغيل المثبتة على عمود 33kV)

2. التيار المقدر: 630A، 1000A، 1250A (مواصفات متعددة لتلبية متطلبات الحمل المختلفة)

3. تيار كسر الدائرة القصيرة المقدر: 20kA، 25kA (قادر على مقاطعة أخطاء الشبكة الشديدة)

4. النظام المطبق: نظام التوزيع الخارجي AC ثلاثي الطور 50 هرتز

5. وضع التشغيل: تحكم يدوي/كهربائي مزدوج؛ يدعم التشغيل الذكي عن بعد

الميزات الهيكلية والأداء الرئيسية

1. التصميم الهيكلي المتكامل والمحسن

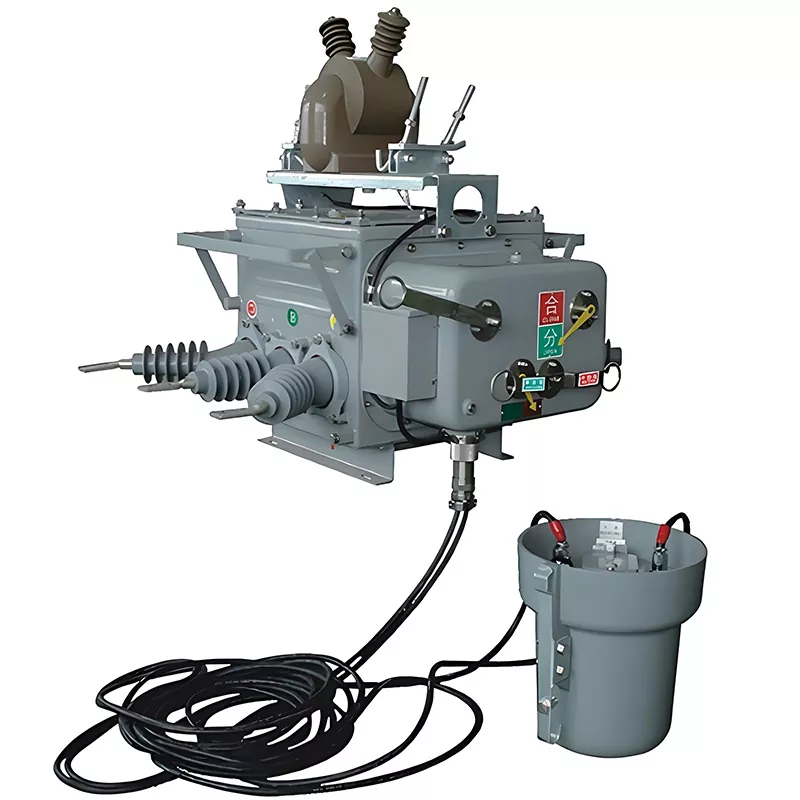

يتميز قاطع الدائرة الفراغية المثبت على عمود 33 كيلو فولت بقاطع فراغ مدمج عالي الأداء مسؤول عن تبديل الحمل وانقطاع تيار الدائرة القصيرة؛ إنه يوفر انقراضًا سريعًا للقوس دون أي تسرب للقوس الخارجي. مزود بمقبض شحن زنبركي ومقبض يدوي للفتح/الإغلاق، إلى جانب مؤشرات الحالة باللون الأحمر/الأخضر، يسمح الجهاز بمراقبة بصرية واضحة ومباشرة لحالته التشغيلية. تضمن آلية الشحن الزنبركي المدمجة تخزينًا ثابتًا للطاقة وعمليات تحويل موثوقة، مما يلبي متطلبات الاستخدام المتكرر طويل الأمد.

يتم تركيب محول جهد بني معزول (PT) أعلى الوحدة لتوفير عينات من جهد الطاقة والخط لوحدة التحكم النهائية. تتصل الوحدة بوحدة التحكم عبر كابل أسود مقاوم للماء، ينقل إشارات التيار والجهد في الوقت الفعلي مع توفير طاقة تشغيل مستقرة لنظام التحكم.

2. القدرة على التكيف البيئي في الهواء الطلق متفوقة

يتميز قاطع الدائرة الكهربائية المثبت على عمود بقدرة 33 كيلو فولت بتصميم محكم الغلق ومتكامل تمامًا ومقاوم للماء والصدأ. غلافه الخارجي المصنوع من السيليكون طارد للأوساخ ومقاوم للأشعة فوق البنفسجية، وقادر على تحمل الظروف الخارجية القاسية مثل درجات الحرارة المرتفعة والأمطار الغزيرة والرياح القوية. تم تصميمه للتشغيل طويل الأمد على عمود مع الحد الأدنى من متطلبات الصيانة، فهو يقلل بشكل كبير من تكاليف تشغيل الشبكة وصيانتها.

3. منطق الحماية الذكي المتكامل

بصفته بمثابة "مراقب" ذكي لشبكة التوزيع، يشتمل الجهاز على منطق حماية مثبت لظروف التأريض الصفرية والتيار الزائد. وهو يدعم التعثر السريع، وحماية التيار الزائد المتأخر، وتعثر الجهد المنخفض، والإغلاق التلقائي. في حالة وجود خطأ أرضي أحادي الطور أو دائرة قصر من طور إلى طور على خط فرعي للمستخدم، يقوم الجهاز تلقائيًا بالرحلات خلال أجزاء من الثانية لعزل القسم المعيب. وهذا يتيح حماية مقسمة، ويمنع انقطاع التيار الكهربائي على نطاق واسع على الخط الرئيسي.

المزايا الوظيفية الأساسية

1. عزل دقيق للخطأ لتعزيز استقرار الشبكة

تم تصميم الجهاز لمعالجة الأخطاء الشائعة في خطوط التوزيع الحضرية والريفية، ويقوم بتحديد موقع الفروع المعيبة بدقة وعزلها بشكل مستقل. بمجرد عزل الخط المعيب، يستمر إمداد الطاقة إلى الخط الرئيسي دون انقطاع. يؤدي هذا إلى تقليل مدة الانقطاع ونطاقه بشكل فعال، مما يحسن بشكل كبير موثوقية إمدادات الطاقة للمناطق السكنية والمجمعات الصناعية والشبكات الريفية.

2. التحكم الذكي عن بعد متعدد الأبعاد

توفر وحدة التحكم الذكية المصاحبة وظائف شاملة، وتدعم التبديل عن بعد، والإبلاغ التلقائي عن الأخطاء، ونقل البيانات في الوقت الفعلي. متوافق مع ثلاث طرق اتصال رئيسية - 4G، والألياف الضوئية، وناقل خط الطاقة (PLC) - فهو يتكامل بسلاسة مع المحطات الرئيسية لأتمتة التوزيع، مما يتيح التشغيل بدون طيار، والمراقبة عن بعد، والإدارة الذكية للمعدات المثبتة على الأعمدة.

3. الامتثال للمعايير الدولية ودعم التخصيص

كمصنع محترف لمعدات توزيع الطاقة، تقدم HUAJIDIAN خدمات تخصيص مخصصة مصممة خصيصًا للمعايير الكهربائية ومواصفات تشغيل الشبكة لمختلف البلدان. نحن ندعم تعديلات المعلمات، والتحسينات الوظيفية، والترقيات الهيكلية، مما يوفر حلولاً شاملة وحصرية للمستخدمين العالميين.

سيناريوهات التطبيق النموذجية

1. خطوط التوزيع الحضرية والريفية: حماية الحدود للخطوط الهوائية جهد 10 كيلو فولت؛ بمثابة مفتاح ترسيم الملكية للخطوط الفرعية التي تخدم المجتمعات السكنية والمصانع.

2. ترقيات أتمتة الشبكة: تقسيم الحماية والترقيات الذكية لشبكات التوزيع القديمة، مما يتيح تشخيص الأخطاء تلقائيًا وعزلها على خطوط التوزيع.

3. توزيع الطاقة الصناعية والتعدينية: حماية الخطوط الواردة ذات الجهد العالي للمجمعات الصناعية والمناجم ومشاريع البتروكيماويات، مما يضمن التشغيل الآمن والمستقر للمعدات الصناعية.

4. أنظمة توزيع المحطات الفرعية: حماية المغذية للمحطات الفرعية الصغيرة والمتوسطة الحجم، وتلبية متطلبات التشغيل الآلي لشبكات التوزيع الحديثة.

دراسة حالة لمشروع في العالم الحقيقي

1. خلفية المشروع

وفي عام 2024، تم إطلاق مشروع ترقية أتمتة الشبكة الريفية في منطقة شرق الصين. وكانت خطوط التوزيع الريفية المحلية متناثرة على نطاق واسع، وحدثت أخطاء في الخطوط الفرعية بشكل متكرر؛ يمكن أن يؤدي خطأ من نقطة واحدة بسهولة إلى انقطاع التيار الكهربائي في جميع أنحاء المنطقة بأكملها، مما يؤثر بشدة على استخدام الكهرباء في المناطق السكنية والإنتاج الصناعي في المناطق الريفية.

2. حل التطبيق

تضمن المشروع نشر دفعة من قواطع الدائرة الفراغية المثبتة على عمود HUAJIDIAN بقدرة 33 كيلو فولت عند حدود الخطوط الفرعية وعلى طول أقسام خطوط التوزيع الرئيسية. أتاحت اتصالات الألياف الضوئية إلى المحطة الرئيسية لأتمتة التوزيع المحلية المراقبة في الوقت الفعلي لجهد الخط والتيار وحالة التشغيل، بالإضافة إلى عمليات التعثر التلقائي وإعادة الإغلاق الذكية.

3. نتائج المشروع

بعد تشغيل المعدات، تحسنت سرعة الاستجابة لعزل أخطاء الخطوط بنسبة 90%، ولم تعد الأعطال الفرعية تعطل إمداد الطاقة إلى الخط الرئيسي. وانخفض متوسط ​​العدد السنوي لانقطاعات التيار الكهربائي في الشبكة الإقليمية من ستة إلى أقل من انقطاع واحد، وانخفض عبء العمل اليدوي لعمليات الشبكة وصيانتها بنسبة 70%. نجح هذا في حل مشكلات الأعطال المتكررة والصيانة الصعبة المرتبطة بالشبكة الريفية القديمة، مما أدى إلى استكمال الترقية الذكية بشكل فعال.

التعليمات

Q1: هل يمكن لقاطع الدائرة الكهربائية المثبت على عمود HUAJIDIAN 33kV أن يعمل بشكل موثوق في الهواء الطلق في البيئات القاسية؟

ج1: نعم يجوز ذلك. يتميز الجهاز بغطاء محكم الإغلاق ومقاوم للماء ومقاوم للصدأ مع مكونات سيليكون خارجية مقاومة للأشعة فوق البنفسجية والبقع. تم تحسينه خصيصًا للنشر الخارجي المثبت على عمود، فهو يتحمل الظروف القاسية - مثل درجات الحرارة العالية والمنخفضة، والأمطار الغزيرة، والأشعة فوق البنفسجية الشديدة - وقد اجتاز اختبارات محاكاة بيئية خارجية صارمة، مما يضمن عمر خدمة طويل وتشغيل طويل الأمد بدون صيانة تقريبًا.

س2: ما هي طرق الاتصال عن بعد التي يدعمها المنتج للتحكم والإدارة الذكية؟

ج2: مزود بوحدة تحكم ذكية متعددة القنوات، ويدعم الجهاز ثلاثة أوضاع اتصال عن بعد رئيسية: 4G اللاسلكي، والألياف الضوئية، وناقل خط الطاقة (PLC). فهو يتكامل بسلاسة مع المحطات الرئيسية لأتمتة التوزيع لتمكين التبديل عن بعد، وإنذارات الأخطاء في الوقت الفعلي، وإحصاءات البيانات التشغيلية، ومراقبة المعدات عن بعد، مما يلبي متطلبات تطوير الشبكة الذكية الحديثة.

Q3: هل يمكن تخصيص المنتج لتلبية المعايير الكهربائية لمختلف البلدان؟

ج3: نعم. تقدم HUAJIDIAN تخصيصًا شاملاً لمعلمات الجهاز ومنطق الحماية وبروتوكولات الاتصال والتكوينات الهيكلية للتوافق مع المعايير الكهربائية ومواصفات الشبكة لمختلف البلدان والمناطق. كما نقدم أيضًا وثائق الامتثال لتلبية احتياجات المشاريع الهندسية العالمية المتنوعة.
