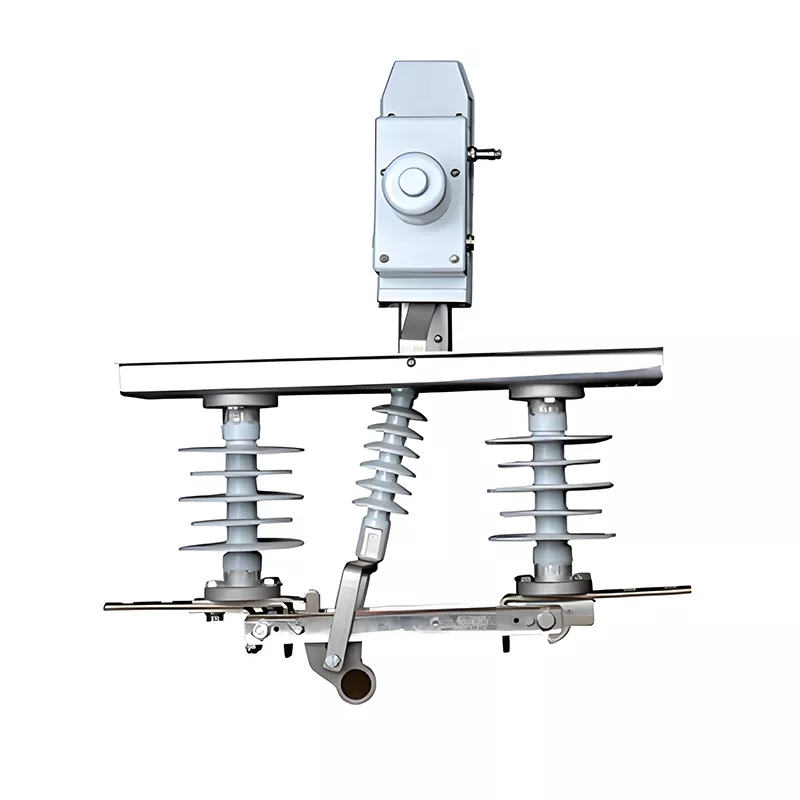

مفتاح التأريض 24 كيلو فولت

إن مفتاح التأريض HUAJIDIAN 24kV عبارة عن جهاز عزل ذكي مثبت على عمود تم تطويره بشكل مستقل لشبكات التوزيع العلوية 10kV. إنه يدمج آلية التشغيل الكهربائية، وحماية العزل الشاملة، وناقل الحركة الميكانيكي الفعال، مما يتيح الفتح والإغلاق المرن عن بعد والمحلي. إنها تلعب دورًا أساسيًا في عزل سلامة الخط، وحماية صيانة انقطاع التيار الكهربائي، ومراقبة شبكة الطاقة الذكية، وهي معدات دعم أساسية لتحويل أتمتة شبكة التوزيع.

تقدم HUAJIDIAN آليات تشغيل مخصصة لتناسب مختلف حلول إمدادات الطاقة في الموقع، بما في ذلك الطاقة الشمسية وبطاريات DC، ومتوافقة مع ظروف بناء شبكة الطاقة المحلية. يتم التعامل مع جميع عمليات الإنتاج والاختبار والتخصيص وخدمات ما بعد البيع من خلال مصنعنا الخاص، مع فريق فني يقدم الاستشارات على مدار الساعة طوال أيام الأسبوع بشأن الاختيار وتخصيص الحلول.

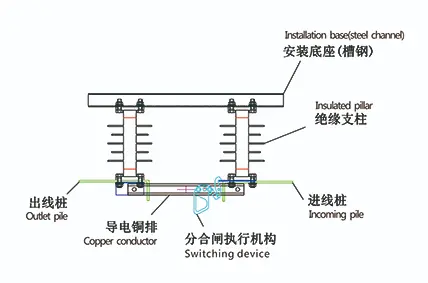

التمثيل الهيكلي

اكتب مقدمة

مزايا المنتج الأساسية

1. أداء عزل قوي، قابل للتكيف مع البيئات الخارجية القاسية

مجهزة بعوازل مركبة ذات مسافة زحف كبيرة، تحقق تصنيف مكافحة التلوث من الدرجة الرابعة، ومقاومة للوميض والشيخوخة، وقادرة على تحمل الرطوبة، والغبار، وتآكل رذاذ الملح الساحلي؛ يضمن التصميم المنفصل لمكونات العزل والدوائر الموصلة عزلًا موثوقًا بين الأجزاء الحية ومكونات التأريض؛ تتوافق جميع مؤشرات الجهد الكهربي لترددات الطاقة ونبضات البرق مع المعايير، وهي مناسبة لكل من خطوط الارتفاع العالية والمنخفضة.

2. دوائر موصلة متينة ومقاومة للتآكل، وعمر ميكانيكي طويل

تستخدم الدائرة الموصلة الرئيسية عملية نحاسية مطلية بالفضة، مما يؤدي إلى مقاومة اتصال منخفضة، وموصلية ممتازة، وارتفاع منخفض في درجة الحرارة أثناء التشغيل طويل الأمد؛ اتصالات متناظرة تقلل من فقدان الضغط. المكونات الميكانيكية الرئيسية تستخدم الفولاذ المقاوم للصدأ + المجلفن بالغمس الساخن المضاد للتآكل، مما يمنع الصدأ والتشويش؛ عمر التشغيل الميكانيكي ≥10,000 دورة، مما يلغي خطر ضعف الاتصال أثناء التشغيل طويل الأمد.

3. تصميم خفيف الوزن ومعياري، تكاليف تركيب وصيانة أقل

يتميز مفتاح التأريض 24 كيلو فولت بتصميم معياري وخفيف الوزن، مما يسمح بالتثبيت المباشر على أذرع التوزيع القياسية دون إجراء تعديلات على البرج. يوفر هيكل محرك الوصلة الخاص به كفاءة نقل عالية وتشغيلًا سلسًا، مما يعمل على تبسيط عملية التشغيل في الموقع وتقليل عبء أعمال الصيانة اللاحقة، مما يقلل بشكل كبير من نفقات البناء وصيانة دورة الحياة.

المعلمات التقنية الرئيسية

السيناريوهات القابلة للتطبيق

1. تجزئة الخط الرئيسي وعزل الخط الفرعي: فصل أقسام الخطأ بسرعة وتقليل مناطق انقطاع التيار؛

2. الخطوط غير المراقبة عن بعد: صيانة التحكم عن بعد وتبديل الخط، مما يقلل من تكاليف تسلق العمود اليدوي؛

3. عزل التوصيل البيني للتوزيع عالي الجهد في المناطق الصناعية: الارتباط بأنظمة أتمتة شبكة التوزيع لتحقيق نقل الحمل والتشخيص السريع للأخطاء.

4. عزل خط اتصال شبكة الطاقة الكهروضوئية وطاقة الرياح: مؤرض بشكل موثوق أثناء الصيانة، مما يضمن سلامة اتصال شبكة الطاقة الجديدة.

دراسة حالة: مشروع تطوير شبكة الطاقة الريفية في المناطق الجبلية بوسط الصين

قدمت عملية الترقية الذكية التي أجراها مكتب إمدادات الطاقة بالمقاطعة لشبكة الطاقة الريفية في منطقة جبلية تحديات مثل الخطوط المتناثرة، والتلوث الشديد برذاذ الملح، ومسافات الصيانة الطويلة. تتطلب مفاتيح الفصل اليدوية التقليدية من الكهربائيين تسلق الأعمدة لكل عملية صيانة، مما يؤدي إلى مخاطر عالية وبطء في التعامل مع الأخطاء. قام المشروع بشراء 86 محول تأريض HUAJIDIAN 24 كيلو فولت يعمل بالطاقة الشمسية. بعد عامين من التشغيل، أدى التشغيل عن بعد إلى تقليل دوريات الخط في الموقع بنسبة 70%، كما نجحت العوازل المضادة للتلوث من الدرجة الرابعة في القضاء على أخطاء الوميض خلال المواسم الضبابية، كما انخفضت مدة انقطاع الخط بنسبة 62%.

المزايا مقارنة بمفاتيح قطع الاتصال اليدوية التقليدية

مواصفات التثبيت والصيانة

1. متطلبات التثبيت

مثبت على ذراع توزيع خارجي قياسي؛ يجب أن يكون موقع التركيب خاليًا من الاهتزازات الشديدة والغازات المسببة للتآكل؛ يجب أن يفي ارتفاع التثبيت بمتطلبات مسافة الأمان ذات الجهد العالي وأن يكون متوافقًا مع أبعاد العمود/البرج المشتركة.

2. التركيب والتشغيل

بعد الانتهاء، تحقق من إجراءات الفتح والإغلاق والمؤشرات الميكانيكية وإشارات التحكم عن بعد للتأكد من أن المفتاح يعمل بسلاسة دون تشويش.

3. الصيانة اليومية

تنظيف الأوساخ العازلة بانتظام، والتحقق من الصدأ على مكونات ناقل الحركة، والتأكد من إغلاق غلاف الآلية، والتحقق من مستوى بطارية مصدر طاقة جهاز التحكم عن بعد؛ ويلزم إجراء عمليات تفتيش خاصة بعد هطول الأمطار الغزيرة والأعاصير والطقس المرشوش بالملح، كما يجب تنظيف العوازل على الفور.

التكوينات الاختيارية وخدمات التخصيص

1. تخصيص المواصفات الحالية: 400A ~ 1250A تتوفر إصدارات محسنة اختيارية وعالية الارتفاع ودرجة حرارة منخفضة؛

2. واجهة اتصالات الأتمتة الاختيارية: تتصل بأنظمة SCADA لتحميل مواضع الفتح/الإغلاق وبيانات إنذار خطأ المعدات؛

3. تخصيص حلول إمدادات الطاقة: اختر بين الطاقة الشمسية وإمدادات طاقة البطارية DC بدون مصدر طاقة خارجي؛

4. تتوفر نماذج آلية تشغيل كهربائية متعددة، متوافقة مع بروتوكولات اتصالات التحكم عن بعد المختلفة.

التعليمات

Q1: هل يمكن استخدام مفتاح التأريض 24 كيلو فولت بشكل ثابت في المناطق الساحلية ذات رذاذ الملح الثقيل والارتفاعات العالية؟

ج1: نعم. تأتي المعدات بشكل قياسي مع عوازل مركبة ذات مسافة زحف كبيرة من الفئة IV، والتي يمكنها تحمل رذاذ الملح، والغبار، والبيئات الساحلية الرطبة؛ جميع الأجزاء المعدنية المتحركة تستخدم الفولاذ المقاوم للصدأ + تقنية الجلفنة بالغمس الساخن المزدوجة المقاومة للتآكل. يمكن تخصيص نسخة العزل المحسنة للمناطق ذات الارتفاعات العالية لتلبية متطلبات تصحيح الجهد الكهربي على ارتفاعات عالية؛ لقد اجتازت جميع اختبارات تحمل الجهد اختبارات النوع.

س2: ما هي طرق إمداد الطاقة التي تدعمها آلية التشغيل الكهربائي في حالة عدم وجود طاقة رئيسية على العمود؟

A2: تقدم HUAJIDIAN حلين لإمدادات الطاقة خارج الشبكة: مصدر طاقة مستقل لبطارية ليثيوم أيون DC وإمداد طاقة الألواح الشمسية مع وحدة الشحن والتحكم. يمكن أن يعمل كلا الحلين بشكل مستقل عن مصادر الطاقة الخارجية لأكثر من 18 شهرًا، ويمكنهما التكيف تمامًا مع المناطق الجبلية والمناطق الرعوية والخطوط الهوائية بدون مصدر طاقة.

س 3: هل يمكن للمعدات الاتصال بأنظمة SCADA لشبكة التوزيع الحالية وتحميل إشارات الخطأ عن بعد؟

A3: تتوفر وحدة اتصال ثانوية اختيارية، متوافقة مع بروتوكولات اتصال شبكة الطاقة السائدة. بعد الاتصال بمنصة SCADA، يمكنه تحميل معلومات الأعطال مثل مواضع الفتح والإغلاق، وأجهزة إنذار تشويش الآلية، وانخفاض جهد البطارية للتحكم عن بعد في الوقت الفعلي، مما يتيح المراقبة عن بعد عبر الإنترنت للمفاتيح المثبتة على عمود وتقليل عبء عمل الفحص في الموقع.
