سلسلة DGDW1 لمفتاح التأريض للمفاتيح الكهربائية

إن مفتاح التأريض من سلسلة DGDW1 لمجموعة المفاتيح الكهربائية هو منتج حماية الطاقة ذو الجهد المتوسط ​​الأساسي لشركة HUAJIDIAN، ويستخدم بشكل أساسي لعزل السلامة، وحماية التأريض، والتحكم في التشغيل لمعدات توزيع الطاقة 12kV. من خلال الاستفادة من عمليات التصنيع الناضجة ونظام مراقبة الجودة الصارم، تعتبر HUAJIDIAN موردًا موثوقًا لمشاريع هندسة الطاقة محليًا ودوليًا، وتوفر المكونات الأساسية لشبكات توزيع الطاقة ذات الجهد المتوسط.

بالمقارنة مع مفاتيح التأريض اليدوية التقليدية، يتميز هذا المنتج بآلية محرك مخصصة، مما يتيح التحكم الكهربائي عن بعد والفتح والإغلاق التلقائي، مما يزيل مخاطر السلامة المرتبطة بالتشغيل اليدوي في الموقع. يدمج المنتج بنية عزل عالية القوة، ومقاومة لجميع الأحوال الجوية، وقدرات قوية ضد التلوث، مما يحل بشكل كامل نقاط الألم الصناعية للمعدات التقليدية، مثل ضعف القدرة على التكيف مع البيئات القاسية، ومعدلات الفشل العالية، وتكاليف الصيانة المرتفعة.

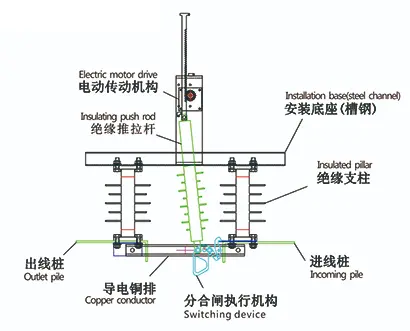

التمثيل الهيكلي

اكتب مقدمة

شرح النموذج والمعلمات التقنية الأساسية

1. شرح النموذج

يتبع نموذج سلسلة DGDW1 اصطلاحات التسمية القياسية لمعدات الطاقة. ومعنى كل حرف هو كما يلي:

- د: تعمل بالكهرباء

-G: قطع سمة التبديل

- د: هيكل أحادي الطور

- ث: قابل للتطبيق في الهواء الطلق

- 1: الرقم التسلسلي لتصميم المنتج

2. المعلمات التقنية الرئيسية

ميزات المنتج الأساسية

1. التشغيل الكهربائي التلقائي بالكامل، آمن وفعال

تم تجهيز مفتاح التأريض من سلسلة DGDW1 للمفاتيح الكهربائية بمحرك مخصص ومشغل تبديل، مما يدعم التحكم عن بعد والتشغيل التلقائي بالكامل دون التشغيل اليدوي في الموقع. إنه يتجنب بشكل فعال المخاطر التشغيلية في السيناريوهات المعقدة مثل الارتفاعات العالية والرطوبة العالية، ويحسن بشكل كبير من كفاءة تبديل وصيانة معدات توزيع الطاقة، ويلبي متطلبات التشغيل غير المراقبة للشبكات الذكية الحديثة.

2. قدرة ممتازة على تحمل الجهد الزائد، وحماية معززة من الانهيار

يلتزم المنتج بشكل صارم بمعايير الجهد الكهربي الصناعية، مع تردد طاقة يتحمل الجهد الكهربائي 42 كيلو فولت إلى الأرض وتردد طاقة نقطة الانكسار يتحمل الجهد الكهربائي 48 كيلو فولت؛ يبلغ جهد تحمل نبض البرق إلى الأرض 75 كيلو فولت، وجهد تحمل نقطة الانكسار هو 85 كيلو فولت. وهذا يقاوم بشكل فعال البرق والجهد التشغيلي الزائد، ويمنع تعطل المعدات وأخطاء الدائرة القصيرة، ويضمن التشغيل المستقر لشبكة الطاقة على المدى الطويل.

3. تصميم عزل عالي القوة، عزل آمن وموثوق

وباستخدام دعامة عزل متكاملة عالية القوة، فإنه يحافظ على مسافة عزل آمنة تمامًا عندما يكون الجهاز مفتوحًا. يعمل هيكل العزل الأمثل والمواد عالية الجودة على تقليل خطر تقادم العزل وتسربه بشكل فعال، مما يوفر نقطة فصل واضحة ومرئية لصيانة المعدات، كما أنه ضمان أساسي للسلامة لتشغيل وصيانة شبكة الطاقة.

4. قدرة قوية على التكيف مع جميع الأحوال الجوية ومجموعة واسعة من التطبيقات

يمكن لمفتاح التأريض من سلسلة DGDW1 أن يعمل بثبات في بيئات تتراوح من -30 درجة مئوية إلى 70 درجة مئوية، ويدعم مقاومة القاذورات من الدرجة الرابعة، ويمكنه تحمل الجليد بسمك 2 مم. إنها مناسبة للمناطق الجبلية العالية الارتفاع (3000 متر وأقل)، والمناطق الساحلية المالحة والقلوية والرطبة، والمواقع الصناعية ذات الغبار الثقيل. يمكن أن يصل العمر الميكانيكي إلى 3000 دورة، مع التشغيل المستقر وتكاليف الصيانة المنخفضة للغاية.

سيناريوهات التطبيق

1. أنظمة أتمتة الشبكة والتوزيع الذكية: بالاعتماد على وظائف التحكم الكهربائي عن بعد، فإنها تلبي احتياجات المراقبة عن بعد والتشغيل التلقائي وصيانة شبكة الطاقة، مما يحقق إدارة ذكية وغير مأهولة لمعدات توزيع الطاقة.

2. المحطات الفرعية الخارجية ومشاريع الخطوط الهوائية: تستخدم للعزل والحماية الأرضية للمحطات الفرعية الخارجية والخطوط الهوائية 12kV، مما يوفر فصلًا آمنًا للصيانة اليومية للمعدات وتشخيص الأخطاء.

3. سيناريوهات التضاريس الصناعية والقاسية: قابلة للتكيف مع البيئات المعقدة مثل المناطق الجبلية عالية الارتفاع، والمجمعات الصناعية الساحلية، ومصانع الغبار الكثيف، وحل مشاكل فشل المعدات الناجمة عن التلوث، واختلاف درجات الحرارة، والارتفاعات العالية.

حالة التطبيق الهندسي في العالم الحقيقي

1. مشروع ترقية الشبكة الذكية الريفية في المناطق الجبلية الجنوبية الغربية

تم نشر أكثر من 80 مجموعة من محولات التأريض من سلسلة HUAJIDIAN DGDW1 للمفاتيح الكهربائية في مشروع ترقية شبكة الطاقة الريفية الجبلية في هضبة Yunnan-Guizhou. يبلغ أقصى ارتفاع لموقع المشروع 2800 متر، مع اختلافات كبيرة في درجات الحرارة نهارًا، وأمطار غزيرة، ومستويات تلوث عالية. المفاتيح اليدوية التقليدية عرضة للتآكل وفشل العزل، ويصعب تشغيلها في الموقع. هذا المنتج، بمقاومته للتلوث من الدرجة الرابعة، والقدرة على التكيف مع درجات الحرارة الواسعة، ومزايا التشغيل الكهربائي عن بعد، قد حل تمامًا مشاكل صيانة المعدات في المناطق الجبلية. لقد عملت المعدات دون أي عطل لمدة ثلاث سنوات متتالية، مما أدى إلى تقليل الضغط بشكل كبير على صيانة شبكة الكهرباء.

التعليمات

س 1: ما هي المزايا الأساسية لمفتاح التأريض من سلسلة DGDW1 لمجموعة المفاتيح الكهربائية مقارنة بمفاتيح التأريض اليدوية التقليدية؟

المزايا الأساسية هي ثلاثة أضعاف: أولا، مستوى عال من الذكاء، ودعم التشغيل الآلي الكهربائي عن بعد، وتجنب مخاطر العمل اليدوي في الموقع وتحسين كفاءة الصيانة؛ ثانيًا، قدرة أقوى على التكيف البيئي، وقابلة للتكيف مع درجات حرارة واسعة تتراوح من -30 درجة مئوية إلى 70 درجة مئوية، والتلوث من الدرجة الرابعة، والجليد، وسيناريوهات الارتفاعات العالية؛ ثالثًا، عمر خدمة أطول وتكاليف صيانة أقل، مع عمر ميكانيكي يصل إلى 3000 دورة، وهو ما يتجاوز معايير الصناعة بكثير، مما يقلل بشكل فعال من تكاليف استبدال المعدات وصيانتها على المدى الطويل.

س 2: هل مفتاح التأريض من سلسلة DGDW1 لمجموعة المفاتيح الكهربائية مناسب للبيئات القاسية مثل الارتفاعات العالية والمناطق الساحلية؟

مناسبة تماما. المنتج مناسب للارتفاعات التي تصل إلى 3000 متر، مما يلبي احتياجات الطاقة لمعظم المناطق الجبلية المرتفعة. إنه حاصل على تصنيف مضاد للتلوث من الدرجة الرابعة، ويقاوم بشكل فعال الغبار الصناعي وتآكل الملح الساحلي. إن أداء الجهد الكهربي الذي يتحمل دفعة البرق الممتازة مناسب للعواصف الرعدية المتكررة على طول الساحل، ويتكيف تصميم نطاق درجة الحرارة الواسع مع التغيرات في درجات الحرارة العالية والمنخفضة، مما يضمن التشغيل المستقر في مختلف السيناريوهات القاسية.
