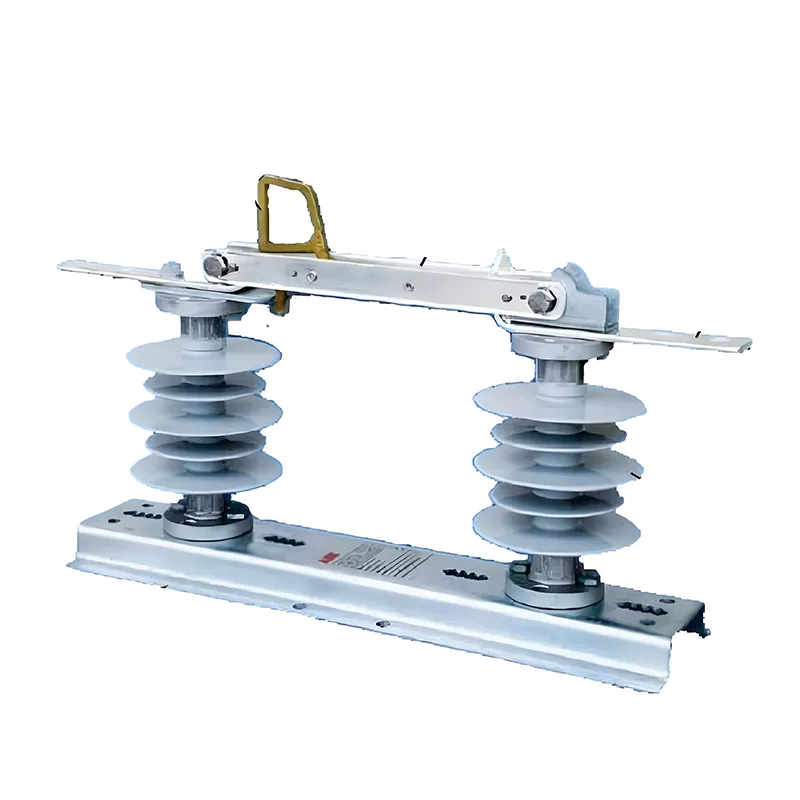

GDW1-12/630-25 مفتاح التأريض الداخلي

إن مفتاح التأريض الداخلي HUAJIDIAN GDW1-12/630-25 هو جهاز حماية الطاقة الخارجي تم تطويره وتصنيعه بشكل مستقل من قبل شركة تصنيع محترفة متخصصة في المكونات الأساسية لشبكات توزيع الطاقة ذات الجهد المتوسط. تم تحسين المنتج وترقيته ليناسب ظروف التشغيل الخارجية المعقدة، مما يؤدي إلى حل نقاط الألم الخاصة بمفاتيح التأريض التقليدية مثل مقاومة الطقس الضعيف، وأوضاع التشغيل المحدودة، والتشغيل غير المستقر.

تتميز المعدات بجهد كهربائي مقدر بـ 12kV، وتيار مقنن بـ 630A، وتيار دائرة قصر يتحمل لفترة قصيرة يبلغ 25kA. بالاعتماد على هيكل عزل عالي القوة ومكونات نحاسية عالية التوصيل، فإنه يتيح فصلًا مرئيًا وتأريضًا موثوقًا أثناء تشغيل المعدات وصيانتها، مما يزيل تمامًا مخاطر الجهد المتبقي ويضمن السلامة الشخصية لموظفي الصيانة. إنها قطعة أساسية أساسية من المعدات للتشغيل والصيانة الموحدة لشبكات توزيع الطاقة الحديثة.

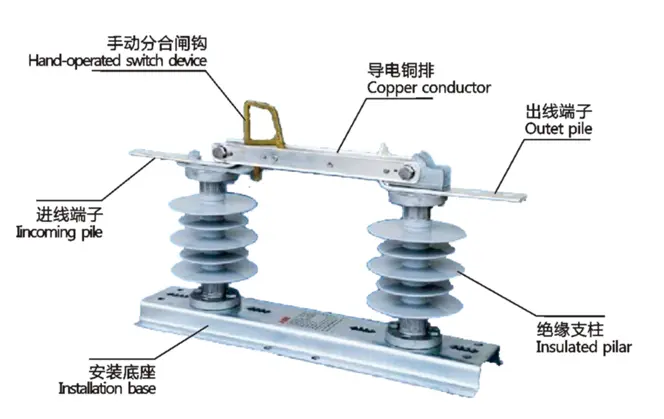

التمثيل الهيكلي

اكتب مقدمة

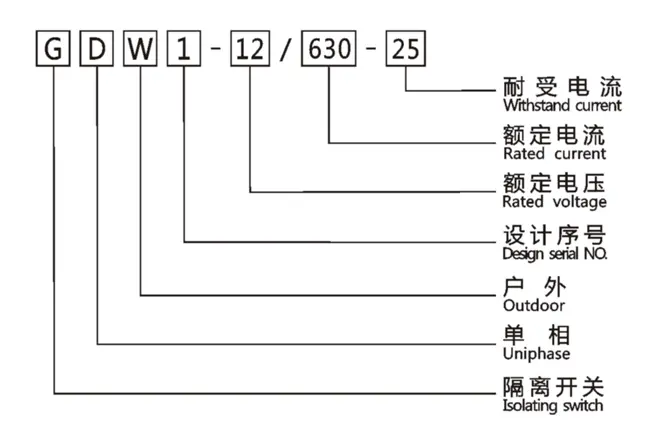

تعريفات النموذج

GDW1-12/630-25 تتوافق الأحرف والأرقام الموجودة في رقم الطراز مع معلمات المنتج المحددة، كما هو موضح أدناه:

- G: مفتاح الفصل، الذي يمثل السمة الوظيفية الأساسية للمعدات

- D: هيكل أحادي الطور، مناسب لخطوط توزيع الطاقة أحادية الطور

- W: نوع خارجي، مصمم خصيصًا للخطوط في البيئات الطبيعية في الهواء الطلق

- 1: الرقم التسلسلي لتصميم المنتج، الذي يمثل نموذجًا محسنًا بشكل متكرر

- 12: الجهد المقنن 12 كيلو فولت، مناسب لشبكات توزيع الطاقة التقليدية ذات الجهد المتوسط

- 630: التصنيف الحالي 630A، يلبي متطلبات القدرة الاستيعابية الحالية لخطوط توزيع الطاقة الرئيسية

- 25: يتحمل تيار الدائرة القصيرة 25 كيلو أمبير لفترة قصيرة، ويتمتع بمقاومة قوية للغاية لتأثير الدائرة القصيرة

مزايا المنتج الأساسية

1. أداء كهربائي ممتاز، موصلية مستقرة وموثوقة

يستخدم مفتاح التأريض الداخلي GDW1-12/630-25 قضبان توصيل نحاسية عالية النقاء، وهي موصلة للغاية، ومقاومة للاهتراء، ومتينة. يؤدي التشغيل طويل الأمد إلى عدم تراكم الحرارة وعدم توهين الطاقة، مما يضمن نقل تيار فعال ومستقر. مجهزة بدعامات معزولة عالية الأداء، يصل الحد الأدنى لمسافة الزحف إلى 380 مم، مما يوفر عزلًا ممتازًا للجهد العالي ويعزل بشكل فعال دوائر الجهد العالي 12 كيلو فولت، ويمنع التسرب وحوادث الفلاش، ويضمن التشغيل الآمن للمعدات في ظل ظروف الجهد العالي على المدى الطويل.

2. تصميم التشغيل ثنائي الوضع، مرن، ذكي، وفعال

من خلال اختراق قيود التشغيل اليدوي الفردي للمعدات التقليدية، فهو يدعم كلاً من أوضاع التشغيل اليدوية والكهربائية. يعتبر خطاف التشغيل المخصص قياسيًا، مما يجعل التبديل اليدوي في الموقع آمنًا ومريحًا؛ وهو متوافق مع الفولتية للمحرك DC 12V / 24V ويمكن تجهيزه بآلية تشغيل كهربائية للتحكم الآلي عن بعد. يعمل التصميم ذو الوضع المزدوج على تحسين كفاءة الصيانة بشكل كبير، ويقلل من مخاطر التشغيل اليدوي، ويعزز مستوى تشغيل وصيانة شبكة الطاقة الذكية.

3. مقاومة للغاية للطقس، وقابلة للتكيف مع ظروف التشغيل المعقدة

بعد أن خضعت لاختبارات التكيف البيئي الصارمة، يمكن للمعدات أن تعمل بشكل طبيعي في نطاق درجة حرارة واسع من -30 درجة مئوية إلى 45 درجة مئوية، غير متأثرة بالبرد الشديد في الشمال أو درجات الحرارة المرتفعة في الصيف. إنها تمتلك قدرات ممتازة ضد الجليد، وتتحمل تراكم الجليد بسمك 10 مم، وتمنع فشل المعدات الناتج عن الطقس الجليدي والثلجي. مناسب للمناطق على ارتفاعات 3000 متر أو أقل، هذا المفتاح يتكيف بشكل موثوق مع البيئات الجغرافية والأرصاد الجوية المعقدة مثل الهضاب والجبال، ويتميز بمتانة عالية وعمر خدمة طويل.

المعلمات التقنية الرئيسية

سيناريوهات التطبيق

إن مفتاح التأريض الداخلي HUAJIDIAN GDW1-12/630-25 هو جهاز أمان أساسي لشبكات توزيع الطاقة ذات الجهد المتوسط، ويستخدم على نطاق واسع في الأقسام الخارجية لخطوط النقل العلوية، وشبكات توزيع الطاقة الحضرية والريفية، ومرافق دعم المحطات الفرعية. يوفر الجهاز نقطة فصل مرئية واضحة أثناء الصيانة الروتينية، وصيانة المعدات، والإصلاحات في حالات الطوارئ، مما يحقق عزلًا ماديًا كاملاً للدائرة، ويزيل تمامًا الشحنات الكهربائية المتبقية، ويحمي السلامة الشخصية لموظفي الصيانة بشكل شامل.

بفضل مقاومته الممتازة للبرد، ومقاومة الجليد، والقدرة على التكيف على الارتفاعات العالية، فإن المنتج مناسب بشكل خاص للمناطق الشمالية شديدة البرودة، والهضاب والجبال، والمناطق ذات الغطاء الثلجي والجليدي الثقيل. يمكنه التعامل بثبات مع المناخات والبيئات الجغرافية المعقدة، مما يقلل بشكل كبير من أعطال المعدات الناجمة عن الطقس القاسي وتحسين الاستقرار التشغيلي العام لشبكة الطاقة.

دراسة حالة التطبيق في العالم الحقيقي

في عام 2023، تم تطبيق مجموعة من مفاتيح التأريض الداخلية HUAJIDIAN GDW1-12/630-25 بنجاح على مشروع ترقية شبكة التوزيع 12 كيلو فولت في ليوبانشوي، مقاطعة قويتشو. يبلغ ارتفاع هذه المنطقة حوالي 2800 متر، وتتميز بدرجات حرارة شتوية شديدة وتساقط جليد موسمي متكرر. تكون مفاتيح التأريض التقليدية عرضة لمشاكل مثل ضعف مقاومة التجمد، والفشل في درجات الحرارة المنخفضة، والتشغيل غير المريح، مما يشكل مخاطر كبيرة على صيانة الخط.

بعد ترقية المشروع واستبدال المعدات بمنتجات HUAJIDIAN، يمكن للمعدات أن تتحمل بشكل ثابت الطقس البارد المحلي الشديد الذي يصل إلى -25 درجة مئوية وظروف الجليد من 8 إلى 10 ملم. يعمل التشغيل ثنائي الوضع على تحسين كفاءة صيانة خط الشتاء ومعالجة الأخطاء الطارئة بشكل كبير. وفي غضون عام واحد من تشغيل المعدات، لم تكن هناك حوادث تتعلق بسلامة صيانة الخط، وانخفض معدل فشل المعدات بأكثر من 85%. وقد حظي الأداء المستقر للمنتج وقدرته الفائقة على التكيف البيئي بتقدير كبير من قبل مالك المشروع، مما يجعله حالة مرجعية لتحسين السلامة في شبكات التوزيع شديدة البرودة على ارتفاعات عالية.

التعليمات

Q1: ما هي مزايا مفتاح التأريض الداخلي GDW1-12/630-25 مقارنة بمفاتيح الفصل الخارجية العادية؟

المزايا الأساسية ثلاثية: أولاً، إنها تعتمد هيكل موصل نحاسي عالي النقاء وتصميم عزل محسن، مما يؤدي إلى قدرة أقوى على تحمل دائرة القصر 25 كيلو أمبير وسلامة عزل أعلى؛ ثانيًا، إنه يدعم كلا من أوضاع التشغيل الكهربائية واليدوية، مما يتيح التحكم الذكي عن بعد والتغلب على قيود المعدات التقليدية التي لا يمكن تشغيلها إلا يدويًا؛ ثالثًا، تمت ترقية مقاومتها للطقس بشكل كبير، مما يسمح بالتشغيل المستقر في بيئات منخفضة تصل إلى -30 درجة مئوية ومع 10 مم من الجليد، وهو ما يتجاوز بكثير القدرة على التكيف البيئي للمنتجات العادية.

س2: ما مدى تنوع آلية التشغيل الكهربائية للجهاز، وهل التثبيت مناسب؟

متعددة الاستخدامات وسهلة التركيب. المنتج متوافق مع الجهد الكهربائي العالمي 12 فولت/24 فولت تيار مستمر، ويعتمد واجهات موحدة وهيكل معياري، والآلية الكهربائية سهلة الفك والتركيب دون تعديلات معقدة أو تصحيح أخطاء احترافي. يمكن للمستخدمين اختيار أو تفكيك الآلية الكهربائية بحرية وفقًا لاحتياجات التشغيل والصيانة الخاصة بهم، وهي متوافقة مع أنظمة التحكم الأوتوماتيكية لشبكة توزيع الطاقة ذات الجهد المتوسط ​​السائدة، مما يبسط الصيانة اللاحقة.

Q3: ما هي خدمات ما بعد البيع والضمان التي تقدمها HUAJIDIAN لهذا المنتج؟

تقدم HUAJIDIAN خدمات ذات جودة دورة كاملة، وجميع المنتجات تخضع لاختبارات صارمة قبل مغادرة المصنع، لتلبي معايير صناعة الطاقة. تقدم العلامة التجارية ضمانات طويلة الأجل، وإرشادات فنية احترافية للتركيب والتشغيل، واستشارات ما بعد البيع على مدار 24 ساعة. يمكن أيضًا توفير تعديلات مخصصة لظروف التشغيل الخاصة مثل الارتفاعات العالية جدًا ودرجات الحرارة المنخفضة جدًا لتلبية احتياجات التشغيل والصيانة لشبكات الطاقة في مناطق مختلفة.
