الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

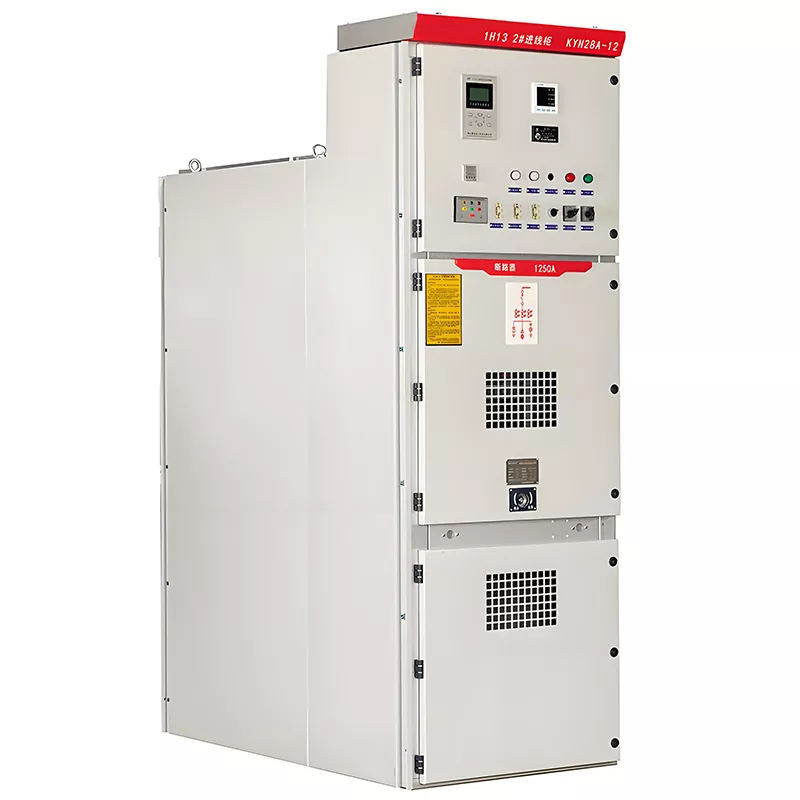

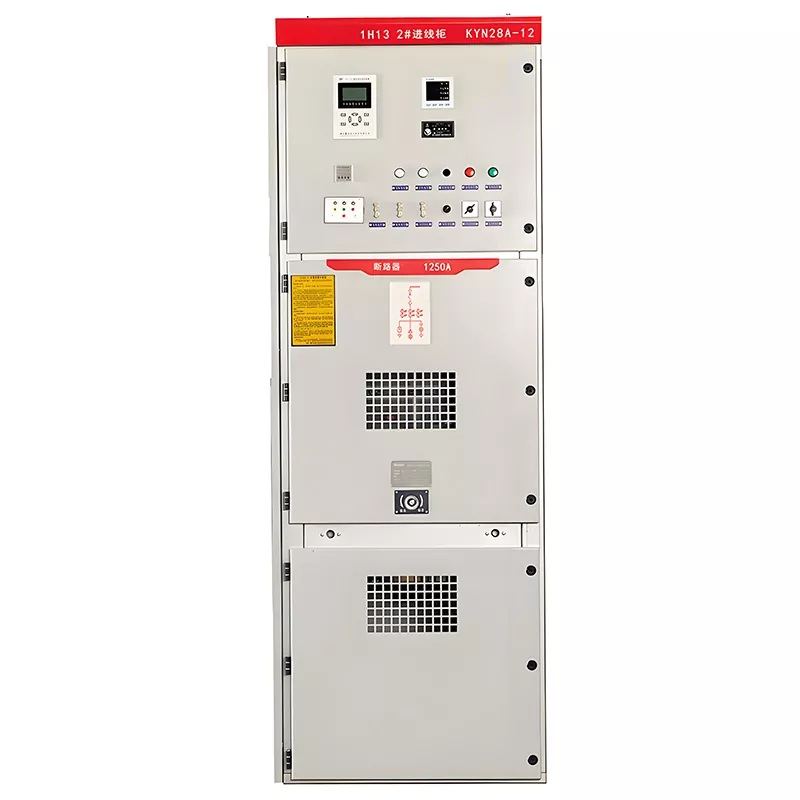

لوحة المفاتيح الكهربائية VCB الداخلية المتينة ذات الجهد المتوسط 11 كيلو فولت من Huajidian: تم تصميم هذا المنتج للاستخدام في أنظمة توزيع الطاقة المقسمة ذات قضيب واحد بجهد 3.6–24 كيلو فولت، 50/60 هرتز. تقع الشركة في Wenzhou، Zhejiang - المعروفة باسم "العاصمة الكهربائية" في الصين - وتعمل كمورد كهربائي محلي موثوق به. تم تطوير المنتج وتصنيعه بواسطة فريق محترف، مع حفاظ المصنع على رقابة صارمة على عملية الإنتاج بأكملها. متوافقة مع كل من المعايير الوطنية ومواصفات IEC الدولية، وتدمج الوحدة وظائف استقبال الطاقة وتوزيعها والتحكم فيها وحمايتها ومراقبتها. إنه يوفر التوافق مع مجموعة واسعة من قواطع دوائر التفريغ المحلية والدولية السائدة ويحمل ISO9001، CE، والعديد من براءات اختراع المنتجات. وقد تم نشر هذه الوحدات بنجاح في المنشآت الصناعية والتعدينية ومحطات الطاقة ومشاريع تحديث توزيع الطاقة عبر الأسواق المحلية وأسواق أمريكا اللاتينية.إن لوحة المفاتيح الكهربائية VCB الداخلية ذات الجهد المتوسط بقدرة 11 كيلو فولت من Huajidian عبارة عن طاقة كاملة قابلة للسحب ومغطاة بالمعدن تجميع التوزيع. يتم استخدامه على نطاق واسع في محطات الطاقة والمؤسسات الصناعية والتعدين والمحطات الفرعية تسهيل استقبال وتوزيع وقياس ومراقبة وحماية الطاقة الكهربائية. إنه مثالي مناسب لتطبيقات مثل نقل الطاقة من مجموعات المولدات الصغيرة إلى المتوسطة الحجم، وطاقة المصانع والمناجم التوزيع وبدء تشغيل المحرك عالي الجهد. إنها مناسبة بشكل خاص للتوزيع المجزأ لقضيب واحد المشاريع التي يكون فيها الاستخدام الفعال للمساحة والصيانة المريحة للوصول الأمامي من المتطلبات الأساسية. ال تتميز الخزانة بهيكل متخصص مثبت على الحائط مصمم للوصول إلى الصيانة من الأمام فقط؛ مجهزة محولات أدوات مخصصة، يمكن إجراء جميع عمليات الصيانة بالكامل من الجزء الأمامي للخزانة.
Huajidian هي مؤسسة ذات تقنية عالية مخصصة للبحث والتطوير والتصنيع والمبيعات لنقل الطاقة و معدات التوزيع، متجذرة بعمق في مركز الصناعة الكهربائية في ونتشو. حصلت الشركة على الجودة ISO9001 شهادة الإدارة وشهادة CE، ويحمل العديد من براءات الاختراع المنتج. في يناير 2026، عقدت الشركة مؤتمرها الموجز السنوي؛ وفي وقت لاحق من نفس العام، تم عرضها في معرض المكسيك للطاقة والطاقة، مستفيدة من ذلك منتجات المفاتيح الكهربائية الخاصة بها لتوسيع وجودها في سوق أمريكا اللاتينية.
الوحدة متوافقة مع قواطع دوائر التفريغ VS1 المحلية بينما تدعم أيضًا التكامل مع القواطع المستوردة قواطع مثل ABB VD4، Siemens 3AH5، وGE VB2. هذه المرونة تجعلها مناسبة لكل من التحديث شيخوخة المحطات الفرعية وتخصيص المشاريع الجديدة.
تم تصنيع حاوية الخزانة من ألواح فولاذية مطلية بالألمنيوم والزنك، وهي متوفرة باللون RAL7032 أو RAL7035 المخططات. تتميز الخزانة بتصنيف حماية شامل IP4X (مع حجيرات داخلية مصنفة عند IP2X)، توفير حماية فعالة ضد الغبار ورذاذ الماء لضمان سلامة تشغيلية عالية.
مناسب لدرجات الحرارة المحيطة التي تتراوح من -30 درجة مئوية إلى +50 درجة مئوية وارتفاعات التثبيت 2500 متر. أنها تعمل بشكل مستقر في الظروف الرطبة بمتوسط يومي للرطوبة النسبية ≥95% ومتوسط شهري ≥90%.
IEC298، GB3906-91، IEC62271-200
|
البند المعلمة |
وحدة |
بيانات المواصفات |
|
الجهد المقنن |
كيلو فولت |
12/15/24 |
|
التردد المقدر |
هرتز |
50/60 |
|
التصنيف الحالي |
A |
630,1250,1600,2000,2500,3150,4000 |
|
تصنيف تيار الصمود لفترة قصيرة (4s) |
كا |
20,25,31,31.5,40,50 |
|
تصنيف الذروة الصمود الحالي |
كا |
50،63،80،100،125 |
|
درجة حماية الخزانة |
- |
الضميمة IP4X؛ مقصورة IP2X |
|
المواد الخام لمجلس الوزراء |
- |
لوح فولاذي مطلي بالزنك من الألومنيوم |
|
اللون القياسي للخزانة |
- |
RAL7032/RAL7035 |
|
الفولطية المقدرة (كيلو فولت) |
دفعة البرق تحمل الجهد (كيلو فولت) |
1 دقيقة تردد الطاقة تحمل الجهد (كيلو فولت) |
|
12 |
75 / 85 |
42 / 48 |
|
15 |
90 / 105 |
48 / 55 |
|
24 |
125 / 150 |
55 / 65 |
مشروع ترقية توزيع الطاقة في منطقة التعدين بوسط المكسيك (اكتمل في عام 2026)
خلال مشاركة هواجيديان في معرض الطاقة المكسيكي 2026، وقعت الشركة عقدًا مع شركة محلية مؤسسة تعدين مفتوحة متوسطة الحجم ستقوم بتوريد 32 وحدة من لوحات المفاتيح الكهربائية الداخلية ذات الجهد المتوسط 11 كيلو فولت. هذه وتم نشر الوحدات لتحديث أنظمة توزيع الطاقة في محطة إثراء الخام ومنطقة التعدين محطة فرعية.
تتكون المعدات الأصلية من مجموعة مفاتيح قديمة مغمورة بالزيت والتي تشغل مساحة كبيرة مطلوبة صيانة الوصول الخلفي، وكان عرضة لتدهور العزل بسبب الرطوبة في المناطق المحلية الممطرة والرطبة بيئة. بالنسبة لهذا المشروع، اختار العميل تصميمًا لخزانة الصيانة الأمامية المجهزة بدائرة ABB VD4 قواطع تم اختيار هيكل الخزانة المحكم والمطلي بالألمنيوم والزنك خصيصًا لتحمل الرطوبة العالية المحلية المناخ. بعد بدء التشغيل، سمح النظام بإجراء صيانة موضعية دون الحاجة إلى طاقة كاملة إيقاف التشغيل، مما أدى إلى انخفاض بنسبة 70% في معدلات فشل المعدات. ونتيجة لذلك، قام العميل بعد ذلك بوضع أمر إضافي لمشروع توسعة المصنع.
س 1: لتجديد المحطات الفرعية القديمة، هل يمكن استخدام لوحة المفاتيح الكهربائية الداخلية VCB ذات الجهد المتوسط 11 كيلو فولت من Huajidian؟ كبديل مباشر للمفاتيح الكهربائية القديمة المغمورة بالزيت؟
ج1: نعم يجوز ذلك. المنتج متوافق مع قواطع الدائرة المختلفة، بما في ذلك VS1 وABB VD4 وSiemens 3AH5 السلسلة - ويمكن للشركة المصنعة تعديل تخطيط الخزانة الداخلية لتتناسب مع أبعاد التثبيت الأصلية. هذا يلغي الحاجة إلى تعديلات واسعة النطاق في الهندسة المدنية، وبالتالي تقصير دورة البناء الشاملة.
السؤال الثاني: في ظل ظروف التشغيل القياسية، ما هي دورة الصيانة الموصى بها لـ Huajidian 11kV VCB؟ المفاتيح الكهربائية؟
ج2: عادةً، يوصى بإجراء فحص بصري سنوي، مع اختبارات تحمل الجهد العالي والقاطع الفراغي يتم إجراء الفحوصات كل 3 إلى 5 سنوات. بفضل تصميم الصيانة الأمامية، يمكن إجراء الخدمة في الموقع دون الحاجة إلى إزالة وحدة الخزانة فعليًا.
س3: بالنسبة للمشاريع الواقعة على ارتفاعات عالية (تزيد عن 2000 متر)، هل يمكن لشركة Huajidian توفير نماذج مخصصة مصممة خصيصًا لتلك الشروط المحددة؟
A3: الموديلات القياسية مناسبة للارتفاعات التي تصل إلى 2500 متر. ل في المشاريع ذات الارتفاعات العالية جدًا، يمكن تخصيص الوحدات مع زيادة مسافات زحف العزل وترقيتها تحمل معلمات الجهد. يتم توفير وثائق اختبار المصنع المخصصة المقابلة بشكل متزامن.
تخضع جميع لوحات المفاتيح الكهربائية VCB الداخلية ذات الجهد المتوسط بقدرة 11 كيلو فولت من Huajidian لاختبارات المصنع الروتينية الشاملة قبل ذلك التسليم، مصحوبًا بتقرير اختبار كامل. تحمل سلسلة المنتجات بأكملها نظام إدارة الجودة ISO 9001 شهادة، شهادة التصدير CE، والعديد من براءات الاختراع التصميم الهيكلي المستقل. يستفيد العملاء العالميون بدءًا من إرشادات الرسم الفني واستشارات التركيب في الموقع وخدمات توريد قطع الغيار بعد الضمان المقدمة من قبل فريق ما بعد البيع المحترف في Huajidian، وبالتالي تلبية متطلبات صيانة ما بعد البيع مشاريع توزيع الطاقة في الداخل والخارج.
