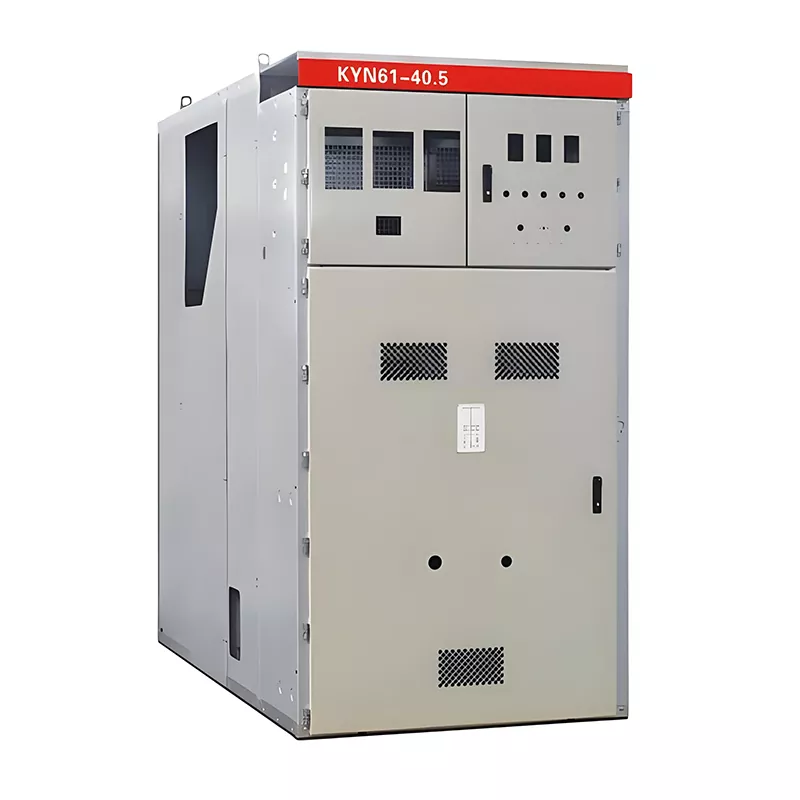

KYN61-40.5 33kV لوحة المفاتيح الكهربائية VCB الداخلية

Huajidian هي شركة متخصصة في تصنيع المعدات الكهربائية المتخصصة في البحث والتطوير والتصنيع والتخصيص تصميم الحلول لمجموعات كاملة من المفاتيح الكهربائية ذات الجهد العالي والمنخفض. مجموعة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV بالكامل تخضع سلسلة اللوحات لعملية إنتاج شاملة ومتكاملة رأسيًا — بدءًا من التصميم والألواح المستقلة من تصنيع المعادن إلى التجميع عالي الجهد - كل ذلك داخل مرافق التصنيع الموحدة الخاصة بنا. كمنتج من كشركة مصنعة محترفة للمعدات الكهربائية، تم نشر هذه المفاتيح الكهربائية وتشغيلها بنجاح العديد من المشاريع الهندسية في جميع أنحاء الصين، بما في ذلك شبكات الطاقة والمرافق الصناعية والتعدين والبيانات المراكز - حيث تم التحقق من صحة استقرارها التشغيلي من خلال التطبيق في العالم الحقيقي. علاوة على ذلك، نحن نقدم خدمات التكوين والتحجيم المخصصة للعملاء في جميع أنحاء العالم.

يمكن إقران مجموعة المفاتيح الكهربائية المغلقة المعدنية المدرعة القابلة للسحب KYN61-40.5 (33kV Indoor VCB) مع KYN28A-12 الخزانة المساعدة (على وجه التحديد نماذج الخزانة AH6 أو AT3 المصممة للدوائر الصادرة للمحولات). بمثابة وهو مكون أساسي في أنظمة توزيع الجهد المتوسط 12 كيلو فولت/33 كيلو فولت و50 هرتز تيار متردد، ويتلقى الطاقة بشكل أساسي من جانب المحول ويقوم بتوزيع الكهرباء المتدرجة بأمان على الأحمال النهائية. وتشمل وظائفها مراقبة المعلمات الكهربائية في الوقت الحقيقي، والحماية من الأحمال الزائدة للخط والدوائر القصيرة، والدوائر التحكم في تبديل الكسارة. يتميز هذا المنتج بهيكل مغلق معزول بالهواء ومدرع معدني بالكامل هوامش أمان استثنائية وموثوقية تشغيلية، مما يجعلها قطعة لا غنى عنها من المعدات الحيوية المحطات الفرعية الحديثة وأنظمة توزيع الطاقة الصناعية.

جدول المعلمات الأساسية للمنتج

المواصفات الفنية الأساسية

1. الجهد المقدر: 12 كيلو فولت (متوافق مع شبكات الطاقة القياسية 10 كيلو فولت؛ تم تصميم عزل المعدات لـ 40.5 كيلو فولت، تلبية متطلبات ظروف التشغيل 33 كيلو فولت).

2. التيار المقدر: 630A (ينطبق على كل من شريط التوصيل الرئيسي وقاطع الدائرة المصاحب).

3. التردد المقدر: 50 هرتز.

4. تحمل تصنيفات الجهد: تردد الطاقة 1 دقيقة تحمل الجهد: 42kV (إلى الأرض / مرحلة إلى مرحلة)؛ البرق دفعة تحمل الجهد: 75 كيلو فولت (إلى الأرض / مرحلة إلى مرحلة).

5. قدرة كسر الدائرة القصيرة: يمكن اختيار قواطع الدائرة وفقًا لمتطلبات محددة، مع أ نطاق قدرة الكسر من 20 كيلو أمبير إلى 31.5 كيلو أمبير.

6. فئة الحماية (تصنيف IP): الخزانة بأكملها: IP4X؛ حجرة قاطع الدائرة (مع فتح الباب): IP2X.

7. المعايير المطبقة: GB 3906، IEC 62271-200، ومواصفات أخرى للمفاتيح الكهربائية ذات الجهد المتوسط ​​والعالي.

التصميم الهيكلي لمجلس الوزراء

1. الجزء العلوي من الآلة ومقصورة التتابع: تحتوي على عداد طاقة مدمج متعدد الوظائف وجهاز عرض مباشر، وأضواء مؤشر التشغيل، مما يتيح مراقبة المعلمات الكهربائية في الوقت الحقيقي عبر الإنترنت مثل الجهد الكهربي و الحالي.

2. حجرة قاطع الدائرة الوسطى (منطقة التشغيل الأساسية): مجهزة بقاطع دائرة مفرغ قابل للسحب 630A، مقبض التشغيل التعشيقي الميكانيكي، ومؤشرات الحالة. يمكن استخراج الوحدة القابلة للسحب بالكامل، مما يسمح بصيانة الوصول الأمامي دون الحاجة إلى إغلاق الخزانة بأكملها، وبالتالي تقليلها بشكل كبير وقت صيانة انقطاع التيار الكهربائي.

3. حجرة الكابلات السفلية: تتميز بمساحة داخلية واسعة لتسهيل توجيه وأسلاك الكابلات الصادرة، كما وكذلك الفحص والصيانة اللاحقة.

مزايا المنتج

تم تجهيز لوحة المفاتيح الكهربائية VCB الداخلية KYN61-40.5 33kV بتشابك ميكانيكي كامل "خماسي الوقاية" نظام. يزيل هذا النظام بشكل فعال المخاطر المحتملة المرتبطة بالأخطاء التشغيلية، مثل الأخطاء العرضية فتح أو إغلاق قاطع الدائرة، أو إغلاق مفتاح التأريض أثناء تشغيل الدائرة، أو فتح مفتاح التأريض باب الخزانة أثناء تشغيل الدائرة - وبالتالي منع وقوع حوادث السلامة التي يسببها الإنسان. لقد نجح المنتج اجتازت معايير قبول الاتصال بالشبكة لصناعة الطاقة المحلية.

سيناريوهات تطبيق المنتج

1. غرف توزيع 10 كيلو فولت داخل المحطات الفرعية لشبكة الطاقة الحضرية المحلية ومشاريع التجديد البلدية؛

2. محطات توزيع الطاقة الرئيسية ضمن مجمعات المصانع لعمليات التعدين الكبيرة والثقيلة الصناعات المعدنية.

3. المواقع التي تتطلب موثوقية عالية وإمدادات طاقة غير منقطعة - مثل المباني التجارية الشاهقة، من الدرجة الأولى المستشفيات المتخصصة ومراكز بيانات IDC.

دراسة حالة هندسية في العالم الحقيقي

في عام 2024، بصفتها المورد الرسمي للمشروع، قامت Huajidian بتجديد محطة التعدين الفرعية بقدرة 33 كيلو فولت في شمال الصين. يتضمن المشروع شراء 18 وحدة من لوحات المفاتيح الكهربائية الداخلية VCB بقدرة 33 كيلو فولت KYN61-40.5، تم استخدامه لترقية دوائر توزيع الطاقة لمحولين AT3 داخل مجمع التعدين.

1. خلفية المشروع

عانت المفاتيح الكهربائية القديمة الثابتة ذات الجهد 35 كيلو فولت من تدهور العزل وتشكل مخاطر كبيرة للقوس أخطاء. وبالتالي، اختار المالك مجموعة المفاتيح الكهربائية المدرعة القابلة للسحب من شركة Huajidian لتحل محل المعدات القديمة ورفع معايير السلامة لنظام توزيع الطاقة في منطقة التعدين.

2. نتائج التنفيذ

لقد عملت المعدات بشكل مستمر تحت الحمل الكامل لمدة 12 شهرًا دون حدوث أي أعطال غير متوقعة. القابلة للسحب أدى هيكل العربة إلى تقليل مدة مهام الصيانة الروتينية من 8 ساعات أصلية إلى 2.5 ساعة فقط. علاوة على ذلك، نجح نظام التشابك "الوقائي الخماسي" في تجنب ثلاثة مخاطر محتملة لحدوث خطأ تشغيلي خلال عمليات التفتيش السنوية للمعدات. بعد التشغيل الناجح للمرحلة الأولى، قام العميل بالمتابعة طلب شراء معدات توزيع الطاقة للمرحلة الثانية من توسعة المحطة، وبالتالي توفير التحقق من الصحة في العالم الحقيقي أداء المنتج في ظل ظروف التشغيل ذات الأحمال الثقيلة.

التعليمات

س 1: بالنسبة للمشاريع الصناعية المتخصصة، هل يمكن لشركة Huajidian ضبط معلمات كسر الدائرة القصيرة لـ KYN61-40.5 المفاتيح الكهربائية؟

ج1: نعم. على أساس معلمات الدائرة القصيرة المحددة لشبكة الكهرباء لموقع المشروع، يمكننا تركيب الفراغ قواطع دوائر بمواصفات مختلفة لتخصيص سعة القطع ضمن نطاق 20 كيلو أمبير إلى 31.5 كيلو أمبير. الكل تلتزم المعلمات المخصصة بشكل صارم بكل من المعايير الوطنية الصينية ومعايير IEC، والكاملة تخضع وحدة المفاتيح الكهربائية لاختبارات صارمة قبل شحنها إلى المصنع.

س 2: ما هي الاختلافات الأساسية بين نماذج المفاتيح الكهربائية KYN61-40.5 (33 كيلو فولت) وKYN28A-12 (10 كيلو فولت) القياسية؟

A2: تم تصميم KYN61-40.5 لتلبية معايير العزل 33kV/40.5kV؛ ويتميز بأقسام داخلية سميكة و هيكل معزز مقاوم للقوس، مما يجعله مناسبًا في المقام الأول لخطوط المحولات الواردة والصادرة محطات فرعية فئة 33 كيلو فولت. تم تصميم KYN28A-12 لخطوط توزيع الطاقة القياسية 10 كيلو فولت. يمكن لكلا النموذجين مجلس الوزراء يتم دمجها وتركيبها جنبًا إلى جنب داخل نفس المحطة الفرعية - تمامًا مثل الحل المتكامل AH6 - لتشكيل تجميع المفاتيح الكهربائية كاملة.

س 3: هل تقدم شركة Huajidian إرشادات التثبيت والدعم الفني لما بعد البيع بعد شحن المنتج KYN61-40.5 لوحات المفاتيح الكهربائية VCB الداخلية 33 كيلو فولت؟

ج3: نقدم مراجعة مجانية للمعايير الفنية للمشروع قبل الإنتاج. للطلبات القياسية، نحن تقديم التوجيه الفني عن بعد للتثبيت. بالنسبة للمشاريع الهندسية واسعة النطاق، يمكننا الترتيب للمهندسين لزيارة موقع المشروع للتشغيل في الموقع، مع مراعاة التفاوض بناءً على موقع المشروع.

إرشادات لشركاء المشتريات

نرحب بالمشترين العالميين لتحديد موعد لزيارة المصنع. يمكنك التشاور مع فريق مبيعات Huajidian فيما يتعلق بمتطلبات التخصيص الشخصية - مثل أبعاد الخزانة وتكوينات المكونات - لإنشاء حل مخصص لمجموعات المفاتيح الكهربائية الصادرة للمحولات والذي يتوافق تمامًا مع معايير شبكة الطاقة المحلية لديك.
