نظام الطاقة 3.6 كيلو فولت – 12 كيلو فولت، تيار متردد ثلاثي الطور 50/60 هرتز
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

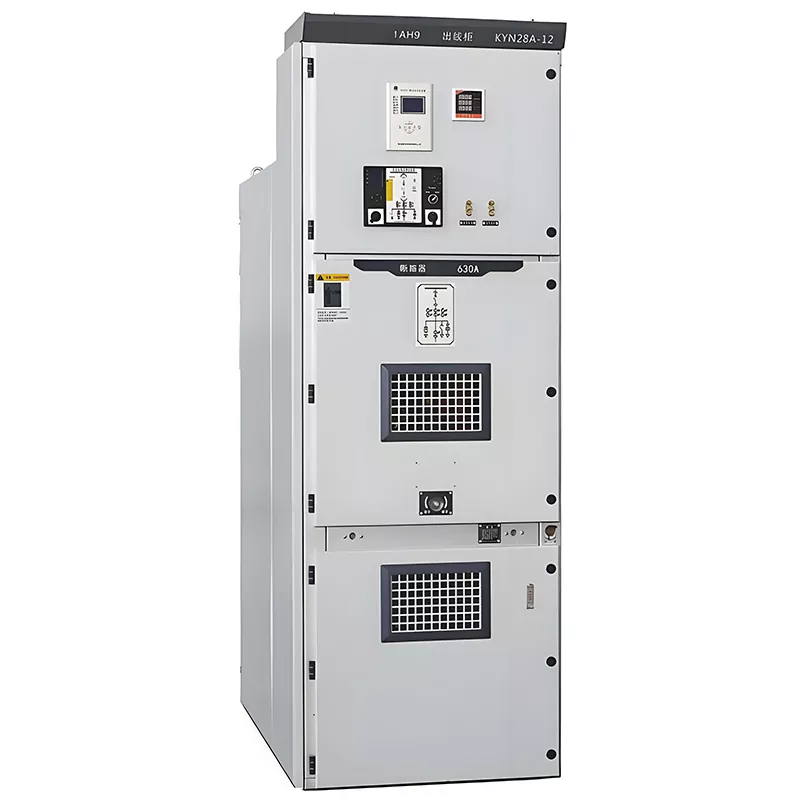

إن مجموعة المفاتيح الكهربائية ذات الجهد المتوسط Huajidian KYN28-12 عبارة عن مجموعة كاملة من توزيع الطاقة الداخلية ذات الجهد المتوسط المعدات، التي تم تصميمها وتصنيعها بدقة في منشأة الإنتاج الموحدة لدينا. يتم نشره في المقام الأول ل نقل الطاقة من المولدات في محطات توليد الطاقة الصغيرة والمتوسطة الحجم، واستقبال الطاقة وتوزيعها في المحطات الفرعية داخل المؤسسات الصناعية والتعدينية، والتحكم في بدء تشغيل المحركات الكبيرة ذات الجهد العالي. ال يتيح النظام إدارة ذكية وشاملة لشبكة توزيع الطاقة، بما في ذلك حماية السلامة و المراقبة في الوقت الحقيقي - وبالتالي التخفيف من الأعطال الكهربائية بشكل فعال وضمان التشغيل المستقر للكهرباء المعدات.
يلتزم هذا المنتج بشكل صارم بالمعايير المحلية والدولية الموثوقة، بما في ذلك IEC62271-200، وIEC298، وIEC62271-200. GB3906، وDL404، وDIN.VDE0670 - مما يضمن جودة مستقرة ودرجة عالية من التقييس. المعدات تدعم تركيب مثبت على الحائط ويتميز بتصميم صيانة يمكن الوصول إليه من الأمام؛ عندما يقترن مع تيار مخصص المحولات، يسمح هذا التكوين لموظفي التشغيل والصيانة بإجراء عمليات التفتيش الروتينية وخدمة المعدات مباشرة من الجزء الأمامي للخزانة، مما يعزز بشكل كبير الراحة التشغيلية وكفاءة الصيانة.
لضمان الاستقرار على المدى الطويل والتشغيل الموثوق للمعدات، والمتطلبات البيئية المعمول بها بالنسبة لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط Huajidian KYN28-12 فهي كما يلي:
1. درجة الحرارة المحيطة: الحد الأقصى +40 درجة مئوية، والحد الأدنى -15 درجة مئوية. هذا النطاق يجعلها مناسبة للغالبية العظمى من سيناريوهات توزيع الطاقة الداخلية في المناطق المعتدلة وشبه الاستوائية.
2. الرطوبة المحيطة: متوسط الرطوبة النسبية اليومية ≥ 95%؛ المتوسط الشهري للرطوبة النسبية ≥ 90%. هذه تمنع الحدود بشكل فعال فشل العزل داخل المعدات والذي يمكن أن يحدث بسبب الرطوبة العالية البيئات.
3. الارتفاع: مناسب للارتفاعات ≥ 2500 متر، مما يلبي متطلبات إمدادات الطاقة لمعظم المناطق الصناعية والداخلية المشاريع الهندسية البلدية.
4. البيئة الهوائية: يجب أن تكون بيئة التشغيل خالية من الأبخرة المسببة للتآكل، أو الغازات السامة أو الضارة، أو القابلة للاشتعال أو الغازات المتفجرة، البخار الصناعي، ضباب الملح، وغيرها من الملوثات، وبالتالي منع تآكل المعدات المكونات والأضرار التي لحقت العزل.
تم تجهيز المعدات بآليات تشابك ميكانيكية ناضجة وموثوقة مصممة لمنع حدوث ذلك سوء التشغيل. يؤدي هذا إلى إنشاء نظام حماية أمان متعدد الأبعاد يقضي بشكل فعال على الإنسان العادي الأخطاء - مثل فتح أبواب الخزانة عن غير قصد، أو الإغلاق العرضي للدوائر، أو التأريض غير الصحيح - وبالتالي تجنب حوادث السلامة الكهربائية والحفاظ بشكل شامل على السلامة الشخصية للتشغيل والصيانة الموظفين وكذلك الاستقرار التشغيلي لنظام توزيع الطاقة.
تدعم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط KYN28-12 نوعين من الآليات المتنقلة: عربات مثبتة في المركز و عربات مثبتة على الأرض. تتيح هذه القدرة على التكيف أن تتناسب مع تخطيطات الموقع المحددة وممارسات الصيانة عملاء متنوعين. إنها تلبي المتطلبات الفنية لمختلف السيناريوهات، بما في ذلك خطوط الإنتاج الصناعي، محطات توزيع الطاقة البلدية، ومحطات توليد الطاقة الجديدة - توفر ترتيبًا مرنًا للمعدات أيضًا التشغيل والاستبدال والصيانة المريحة.
تتوافق الوحدة الكاملة مع العديد من معايير الصناعة الدولية والمحلية، مما يجعلها ممتازة العالمية وتوافق المعدات. إنه يتكامل بسلاسة مع أنظمة توزيع الطاقة السائدة و المعدات الكهربائية المساعدة الموجودة حاليًا في السوق، وبالتالي تبسيط عمليات تصميم المشروع والبناء مع تسهيل ترقيات المعدات والتعديلات المستقبلية.
معالجة نقطة الألم الشائعة للصيانة المرهقة المرتبطة بالمفاتيح الكهربائية التقليدية عالية الجهد، هذا يتميز المنتج بهيكل صيانة للوصول الأمامي. يسمح التصميم بالاقتران بمحولات تيار مخصصة يجب إجراء جميع عمليات الفحص الروتينية وتعديلات المعلمات واستكشاف الأخطاء وإصلاحها بالكامل من الجزء الأمامي مجلس الوزراء. وهذا يلغي الحاجة إلى العمل المعقد داخل المساحات الضيقة، مما يقلل بشكل كبير من الصيانة صعوبة وتعزيز كفاءة خدمة ما بعد البيع.
|
المشروع الفني |
وحدة |
بيانات المعلمة |
|
الجهد المقنن |
كيلو فولت |
3.6، 7.2، 12 |
|
مستوى العزل المقدر |
كيلو فولت |
تردد الطاقة يتحمل الجهد: 42/48؛ قوة تحمل نبضة البرق: 75/85 |
|
التردد المقدر |
هرتز |
50/60 |
|
التصنيف الحالي |
A |
630، 1250، 1600، 2000، 2500، 3150، 4000، 5000 |
|
تصنيف تيار الصمود لفترة قصيرة (4s) |
كا |
16، 20، 25، 31.5، 40، 50 |
|
تصنيف الذروة الصمود الحالي |
كا |
40، 50، 63، 80، 100، 125 |
|
مستوى الحماية |
- |
الضميمة IP4X؛ IP2X بعد فتح باب قاطع الدائرة |
|
الأبعاد الكلية (العرض × العمق × الارتفاع) |
مم |
800(550/650/1000)×1500(1300/1670/2000)×2200 |
|
وزن المعدات |
كجم |
800-1200 |
مشروع ترقية شبكة الكهرباء البلدية (محطة بوتيان ليتشنغ الفرعية بقدرة 220 كيلو فولت)
في مشروع ترقية قضبان التوصيل 10 كيلو فولت لهذه المحطة الفرعية، تم استبدال جميع المعدات القديمة بالكامل بـ Huajidian KYN28-12 المفاتيح الكهربائية. معالجة التحديات الحاسمة المتمثلة في الجدول الزمني الضيق للمشروع والمتطلبات الصارمة للاستمرار مصدر الطاقة، أتاح الهيكل المعياري للمعدات التركيب والتشغيل السريع. علاوة على ذلك، بواسطة الاستفادة من الآليات المتشابكة الموثوقة لمكافحة سوء التشغيل ووظائف الحماية الذكية، المشروع حققت تحسنًا كبيرًا في استقرار نظام توزيع الطاقة بالمحطة الفرعية. بعد عند بدء تشغيل المشروع، حقق قسم 10 كيلو فولت تشغيلًا خاليًا من الأخطاء، واستكمل ترقية المشروع بنجاح معدات الشبكة البلدية وضمان إمدادات طاقة مستقرة للسكان المحيطين والمرافق التجارية.
Q1: ما هي السيناريوهات المناسبة لمجموعة المفاتيح الكهربائية ذات الجهد المتوسط Huajidian KYN28-12؟
تم تصميم هذا المنتج للاستخدام في أنظمة الطاقة ذات الجهد المتوسط ذات الجهد المتردد ثلاثي الطور 3.6-12 كيلو فولت، 50/60 هرتز، مما يدعم كلا من تكوينات نظام بسبار واحد ومقطع. ويستخدم على نطاق واسع لنقل الطاقة من محطات توليد الطاقة متوسطة إلى صغيرة الحجم، واستقبال الطاقة وتوزيعها في المحطات الفرعية داخل الصناعة والتعدين الشركات، والتحكم في البداية للمحركات الكبيرة ذات الجهد العالي. بالإضافة إلى ذلك، فهو مناسب تمامًا لمختلف الأماكن الداخلية سيناريوهات توزيع الطاقة ذات الجهد المتوسط، بما في ذلك المحطات الفرعية البلدية والمجمعات الصناعية والطاقة الجديدة محطات الطاقة الكهروضوئية، وأنظمة إمدادات الطاقة والمرافق العامة.
س2: ما هي مزايا حماية السلامة لهذه المفاتيح الكهربائية مقارنة بالمعدات التقليدية؟
يستخدم هذا المنتج نظام حماية أمان ميكانيكيًا وكهربائيًا مزدوجًا، مما يوفر حماية فائقة مقارنةً للمعدات التقليدية مع ضمانات طبقة واحدة. أولاً، إنها مجهزة بتشابك ميكانيكي متخصص الأجهزة التي تمنع حدوث أخطاء تشغيلية فعليًا. ثانيا، أنه يتوافق مع العديد من المحلية والدولية المعايير ويتميز بوظائف الحماية الشاملة ضد التيارات الزائدة والدوائر القصيرة وضربات البرق. ثالثًا، إنه يشتمل على تصميم مدخل أمامي للتشغيل والصيانة، وبالتالي القضاء على مخاطر السلامة المرتبطة بعمل مجلس الوزراء الداخلي. رابعًا، تتوافق حاوية الخزانة مع معيار الحماية IP4X والحراسة ضد الغبار ودخول الأجسام الغريبة لتعزيز السلامة التشغيلية والاستقرار بشكل شامل المعدات.
س3: ما هي دورات الصيانة الموصى بها وإرشادات الرعاية اليومية لهذا الجهاز؟
تتميز هذه المعدات بتكاليف صيانة منخفضة وعمر خدمة طويل؛ دورة التفتيش الشامل القياسية هي 6 أشهر، في حين يوصى بإجراء إصلاح شامل كل 3 سنوات. الصيانة اليومية تتطلب ببساطة التحقق من سلامة إغلاق الخزانة، الحركة السلسة للعربة القابلة للسحب، سلامة التشابك الأجهزة، والتحقق من أن معلمات المراقبة ضمن النطاقات الطبيعية. ومن الضروري التأكد من أن تظل بيئة التشغيل خالية من الملوثات المسببة للتآكل أو القابلة للاشتعال أو المتفجرة، ودرجة الحرارة و تتوافق مستويات الرطوبة مع مواصفات المعدات. بفضل تصميم الوصول الأمامي للصيانة، يمكن إكمال عمليات الفحص والتشغيل دون الحاجة إلى تفكيك الوحدة بأكملها، مما يوفر جودة عالية الكفاءة وراحة البال مع تقليل تكاليف الصيانة على المدى الطويل بشكل كبير.
