نظام الطاقة 13.8 كيلو فولت إلى 24 كيلو فولت، 50 هرتز/60 هرتز
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

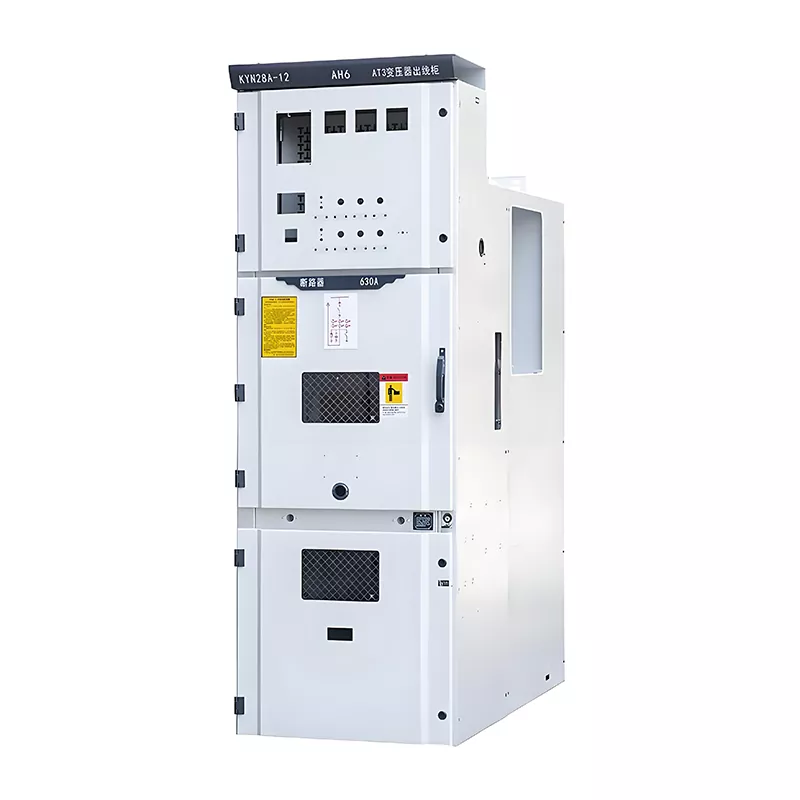

تعمل مجموعة المفاتيح الكهربائية Huajidian 24kV ذات الجهد المتوسط lv وmv كمكون أساسي لتوزيع الجهد المتوسط البنية التحتية داخل أنظمة الطاقة الصناعية والمرافق. تم تصنيعها في الصين، وتستفيد المعدات من النضج عمليات الإنتاج ونظام صارم لمراقبة الجودة يضمن الأداء الأمثل. باستخدام تصميم معزول للهواء، تتجنب الوحدة المخاطر البيئية وأعباء الصيانة العالية المرتبطة غالبًا الأنظمة التقليدية المعزولة بالغاز. عند إقرانها بقواطع دوائر مفرغة عالية الأداء، فإنها توفر إمكانية شاملة إدارة السلامة والتحكم فيها طوال سير عمل توزيع الطاقة بالكامل. المنتج يدعم نظامين التكوينات — شريط توصيل فردي وشريط توصيل فردي مقسم — توفر المرونة اللازمة للتكيف مع مصدر الطاقة بنيات مشاريع التوزيع من أي نطاق، من الصغيرة إلى الكبيرة. متوافقة تماما مع المحلية و المعايير الدولية - بما في ذلك IEC 62271-200، وGB 3906، وDL 404، وDIN VDE 0670 - تضمن المعدات استقرارًا وثباتًا عملية متوافقة عبر الأسواق العالمية المتنوعة.
باعتبارها شركة مصنعة متخصصة في معدات التوزيع ذات الجهد العالي والمنخفض، تركز Huajidian بشدة على تعزيز كل من التطبيق العملي والسلامة لمنتجاتها. تعالج مجموعة المفاتيح الكهربائية 24 كيلو فولت هذه أوجه القصور الشائعة في المعدات التقليدية - مثل الهياكل الصلبة، والمساحات الكبيرة، وصعوبة الصيانة، وقابلية التوسع المحدودة - من خلال الاستفادة من التصميم المعياري المتكامل. يلبي هذا النهج تمامًا متطلبات إمدادات الطاقة عالية المستوى التنمية الصناعية الحديثة ومشاريع تحديث شبكة الكهرباء الحضرية.
تم تجهيز المعدات بنظام تشابك ميكانيكي "خماسي الوقاية" ناضج وموثوق به للغاية. هذا يزيل النظام بشكل فعال مخاطر الأخطاء التشغيلية - مثل التبديل العرضي لقاطع الدائرة (الفتح أو الإغلاق)، أو التأريض أثناء التشغيل، أو إغلاق قاطع الدائرة أثناء تشغيل المفتاح الأرضي - من خلال التنفيذ التعشيقات الميكانيكية الإلزامية في كل مرحلة تشغيلية حرجة. تحافظ حاوية الخزانة على المعيار تصنيف حماية IP4X في ظل ظروف التشغيل العادية؛ مع فتح باب حجرة قاطع الدائرة الكهربائية، يتم يبقى تصنيف الحماية عند IP2X. وهذا يمنع بشكل فعال دخول الغبار والحطام أثناء الحماية الموظفين ضد الاتصال العرضي، وبالتالي تعزيز السلامة التشغيلية في الموقع بشكل كبير وضمان الاستقرار التشغيلي للمعدات على المدى الطويل.
لمعالجة الظروف المعقدة التي غالبًا ما تتم مواجهتها في مواقع البناء، تقدم Huajidian نوعين متميزين من الأدراج الخيارات الهيكلية: مثبتة في المنتصف ومثبتة على الأرض. يتميز الهيكل المثبت في المنتصف بتصميم مدمج وتصنيع إنه مثالي لغرف توزيع الطاقة الداخلية ذات المساحة المتاحة المحدودة. على العكس من ذلك، هيكل محمولة على الأرض تتميز بقدرة تحمل فائقة وثبات، مما يجعلها مناسبة للبيئات الصناعية المميزة بسبب الأحمال العالية والاهتزازات الكبيرة. يسمح هذا التنوع الهيكلي بتكوينات مخصصة مصممة خصيصًا الاحتياجات المحددة لمختلف الصناعات ومواقع المشاريع، مما يضمن وظائف متعددة الأغراض وعالمية القدرة على التكيف عبر مجموعة واسعة من التطبيقات.
تستخدم مجموعة المفاتيح الكهربائية متوسطة الجهد 24 كيلو فولت ذات الجهد المنخفض والمتوسط بنية معيارية متكاملة حيث يعمل كل منها تعمل الوحدة بشكل مستقل وتلتزم بالمواصفات القياسية. الهيكل العام مضغوط، مما ينتج عنه في الحد الأدنى من البصمة المادية. يعمل هذا التصميم الموحد على تبسيط عمليات الفحص الروتينية وتشخيص الأخطاء وتصحيحها جهود توسيع القدرات في المستقبل. يمكن للمستخدمين استبدال الوحدات المعيبة بسرعة وزيادة سعة التوزيع الطلب، وبالتالي تقليل تكاليف التشغيل والصيانة بشكل فعال مع إطالة عمر الخدمة الإجمالي المعدات.
يُظهر المنتج مرونة استثنائية في مواجهة الظروف البيئية. وهي مصممة للتشغيل القياسي ضمن نطاق درجة حرارة من -5 درجة مئوية إلى +40 درجة مئوية، مع متوسط درجة حرارة على مدار 24 ساعة لا يتجاوز 35 درجة مئوية. بالإضافة إلى ذلك، أ يتوفر إصدار مخصص لدرجات الحرارة المنخفضة - قادر على العمل حتى -25 درجة مئوية - لتلبية المتطلبات المحددة المشاريع الواقعة في المناطق شديدة البرودة. المعدات مناسبة لارتفاعات التشغيل حتى 1000 متر. ل في سيناريوهات الارتفاعات العالية، يمكن توفير حلول خفض القدرة المتخصصة. يحافظ على عملية مستقرة في بيئات عالية الرطوبة (بمتوسط رطوبة نسبية على مدار 24 ساعة لا يتجاوز 95٪) ويمتلك زلزالًا تصنيف المقاومة من الدرجة 8. تم تصميم المعدات للاستخدام في البيئات القياسية الخالية من الغازات المسببة للتآكل، ضباب الملح، ومخاطر الانفجار، وبالتالي تغطي الغالبية العظمى من توزيع الطاقة الصناعية والبلدية التطبيقات.
|
مشروع |
وحدة |
البيانات الفنية |
|
الجهد المقنن |
كيلو فولت |
13.8، 15، 17.5، 20، 22، 24 |
|
تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي |
كيلو فولت |
50/60 (أرضي/مرحلة إلى مرحلة) |
|
دفعة البرق تحمل الجهد |
كيلو فولت |
125/145 (أرضي/مرحلة إلى مرحلة) |
|
التصنيف الحالي |
A |
630، 1250، 1600، 2000، 2500، 3150 |
|
4s وقت قصير يتحمل التيار |
كا |
16، 20، 25، 31.5، 40، 50 |
|
ذروة تحمل التيار |
كا |
40، 50، 63، 80، 100، 125 |
|
الأبعاد (العرض × العمق × الارتفاع) |
مم |
1000 (800) × 1800 × 2400 |
|
وزن |
كجم |
840-1500 |
لضمان احتفاظ المعدات بسلامة أداء المصنع الأصلي، يجب أن تكون وحدات المفاتيح الكهربائية Huajidian 24kV ليتم تخزينها ضمن عبوتها الأصلية. يجب أن تكون بيئة التخزين جافة ومحمية من الضوء المباشر محمية ضد المطر. نطاق درجة حرارة التخزين المسموح به هو -25 درجة مئوية إلى +55 درجة مئوية. التخزين في البيئات يتميز بالرطوبة العالية، والغازات المسببة للتآكل، والضباب الملحي، أو المواد القابلة للاشتعال/الانفجار ممنوع منعا باتا؛ يمكن أن تؤدي مثل هذه الظروف إلى تآكل الخزانة، أو تقادم المكونات، أو تدهور أداء العزل. الالتزام تضمن إرشادات التخزين هذه بقاء المعدات في حالة مثالية وجاهزة للعمل العادي التشغيل مباشرة بعد التثبيت.
المنطقة الصناعية للتصنيع الذكي في جنوب شرق آسيا: مشروع توزيع الطاقة بقدرة 24 كيلو فولت
في عام 2025، قامت Huajidian بتوريد مجموعة كبيرة من المفاتيح الكهربائية ذات الجهد المتوسط والجهد المنخفض 24 كيلو فولت إلى محطة تم تشييدها حديثًا المنطقة الصناعية الصناعية الذكية في جنوب شرق آسيا. يشمل هذا المشروع إنتاجًا متعدد الأحمال العالية ورش العمل وأنظمة توزيع الطاقة المكتبية المرتبطة بها. وبالتالي، فإنه يفرض صارمة للغاية المتطلبات المتعلقة بسلامة المعدات واستقرارها وقابلية التوسع، بينما تتطلب أيضًا التكيف مع المتطلبات المحلية المناخ الاستوائي – يتميز بارتفاع درجات الحرارة والرطوبة العالية.
على أساس ظروف التشغيل المحددة للمشروع، قامت Huajian بتطوير حلول مخصصة للمعدات لضمان الأداء الأمثل في البيئات عالية الرطوبة وتحت ظروف درجات الحرارة المختلفة. علاوة على ذلك، أ تم اختيار التصميم الهيكلي المثبت في المنتصف لضمان التوافق مع توزيع الطاقة المدمج في الحديقة غرف. تتوافق المعدات مع معايير IEC الدولية ولوائح الشبكة المحلية؛ باستخدام أ التكوين المقطعي لقضيب واحد، فهو يتيح إمداد الطاقة المجزأ عبر الحديقة ويسهل فعاليته عزل الخطأ. منذ بدء التشغيل قبل أكثر من عام، سجلت المعدات صفر أخطاء تشغيلية وصفر العيوب الكبرى. لقد سهّل تصميمها المعياري إلى حد كبير توسيع سعة الحديقة وقوتها لاحقًا ترقية نظام التوزيع، مما يقلل بشكل فعال من تكاليف تشغيل المشروع وصيانته. بفضل استقرارها الأداء والخدمة المخصصة، حازت المعدات على تقدير كبير من العملاء في الخارج، مما أدى إلى إقامة شراكة تعاونية طويلة الأمد.
س 1: ما هي السيناريوهات المناسبة لمجموعة المفاتيح الكهربائية 24 كيلو فولت من شركة Huajidian؟
تم تصميم هذا الجهاز لسيناريوهات توزيع الطاقة ذات الجهد المتوسط التي تتراوح من 13.8 كيلو فولت إلى 24 كيلو فولت، بترددات 50 هرتز أو 60 هرتز. يتم تطبيقه على نطاق واسع في المنشآت الصناعية، وشبكات توزيع الطاقة البلدية، ومحطات الشبكة الفرعية، الحدائق التجارية، والمجالات المشابهة. إنه يلبي المتطلبات المتنوعة - بما في ذلك استقبال الطاقة، وتوزيعها، المراقبة الذكية وحماية السلامة - لمختلف أنظمة الطاقة ذات الحمل المتوسط إلى العالي. بالإضافة إلى ذلك، فهو يدعم تعديلات مخصصة لظروف التشغيل الخاصة، مثل الارتفاعات العالية، ودرجات الحرارة المنخفضة، والرطوبة العالية.
س2: ما هي ميزات حماية السلامة التي يتضمنها هذا الجهاز؟
تتميز المعدات بطبقات متعددة من ضمان السلامة: فهي مجهزة بنظام "الوقاية الخماسية" الاحترافي نظام التشابك الميكانيكي للقضاء على الأخطاء التشغيلية البشرية؛ تتميز حاوية الخزانة بدرجة عالية من الحماية من التدخل البيئي الخارجي والاتصال البشري العرضي؛ انها تمتلك المستوى 8 قدرات مقاومة الزلازل، مما يجعلها مناسبة للبيئات الجيولوجية المعقدة؛ ويستخدم الفراغ قواطع الدائرة لضمان انقراض القوس بشكل آمن، وبالتالي ضمان استقرار وسلامة تبديل المعدات وعمليات الحماية من الأخطاء.
س 3: هل تدعم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط والجهد المنخفض 24 كيلو فولت التخصيص والتوسع المستقبلي؟
نعم، إنه كذلك. تستخدم المعدات تصميمًا معياريًا ناضجًا، مما يوفر توافقًا استثنائيًا وقابلية للتوسع. اعتمادًا على مساحة التثبيت في الموقع ومتطلبات التحميل، هناك تكوينان هيكليان - مثبتان في المنتصف و قائم على الأرض - يمكن تخصيصه. تدعم البنية الوظيفية المعيارية التوسع المرن في الطاقة وحدات التوزيع، وبالتالي استيعاب متطلبات الحمل المتزايدة للمشروع. علاوة على ذلك المتخصصة يمكن تصميم الحلول - مثل التكيف مع درجات الحرارة المنخفضة وخفض القدرة على الارتفاعات العالية - لتلبية المتطلبات الفريدة متطلبات المشاريع الواقعة في مناطق مختلفة.
