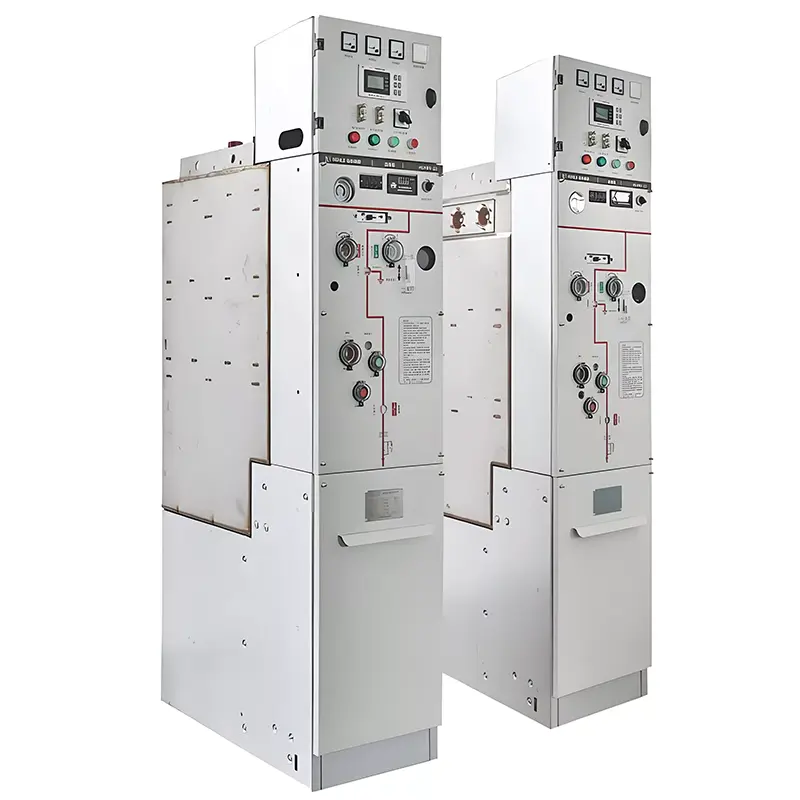

مجموعة المفاتيح الكهربائية المعزولة بالغاز 11 كيلو فولت SF6 GIS

تعتبر مجموعة المفاتيح الكهربائية المعزولة بالغاز Huajidian 11kV SF6 GIS عبارة عن حلقة متينة وصديقة للبيئة وذكية للغاية الوحدة الرئيسية مصممة خصيصًا لأنظمة توزيع الطاقة الحديثة. بالمقارنة مع التقليدية SF6 معزولة في مجموعة المفاتيح الكهربائية، يستخدم هذا المنتج الهواء الجاف والنيتروجين بدلاً من غازات الدفيئة العالية SF6، مما يحقق صفر SF6 الانبعاثات، مما يقلل بشكل كبير من انبعاثات الكربون الناتجة عن تشغيل شبكة الطاقة، ويظهر أداءً رائعًا وصديقًا للبيئة مزايا توفير الطاقة.

تعتمد المعدات تصميمًا مدمجًا وتصميمًا معياريًا موحدًا، مع دمج أجهزة الاستشعار تلقائيًا تقنيات التحكم والمراقبة الذكية. فهو يجمع بين تلقي الطاقة وتوزيعها وحمايتها وظائف المراقبة، وضمان التشغيل المستقر وقدرات قوية ضد التدخل. تخضع جميع المنتجات فحص صارم للجودة طوال عملية المصنع بأكملها، مما يضمن جودة مستقرة وموثوقة. يمكن توفير حلول المنتجات القياسية والمخصصة لسيناريوهات مختلفة، مما يغطي الطاقة بشكل شامل احتياجات التوزيع في إمدادات الطاقة السكنية في المناطق الحضرية، واتصال شبكة الطاقة الجديدة، والمؤسسات الصناعية والتعدين، مراكز النقل والمرافق الطبية ومحلات السوبر ماركت.

مزايا المنتج الأساسية

1. عملية خضراء وصديقة للبيئة ومنخفضة الكربون

تستخدم مجموعة المفاتيح الكهربائية المعزولة بالغاز SF6 GIS بقدرة 11 كيلو فولت الهواء النظيف والنيتروجين كوسيلة للعزل والتبريد بالقوس الكهربائي، القضاء بشكل كامل على تلوث غازات الدفيئة SF6. تتميز المعدات بأداء الختم الممتاز، مع معدل تسرب سنوي يبلغ 0.01 جزء في المليون فقط ومحتوى رطوبة داخلي يبلغ ≥150 ميكرولتر/لتر، بما يتوافق مع المعايير المحلية والدولية معايير بناء شبكة الطاقة الخضراء وتمكين منخفض الكربون وصديق للبيئة ومستقر على المدى الطويل تشغيل معدات توزيع الطاقة.

2. التمكين الذكي والقابل للتكيف مع الشبكات الذكية

مجهزة بنظام استشعار عالي الدقة والتحكم الآلي ونظام الحصول على المعلومات، يمكنها المراقبة حالة تشغيل المعدات والتفريغ الجزئي في الوقت الحقيقي، مما يتيح الإنذار المبكر بالخطأ والتحكم عن بعد. ذلك يدعم وظائف الإصلاح الذاتي لأتمتة الشبكة، وتحديد موقع أخطاء الخطوط وعزلها بسرعة، وتحسين الأداء بشكل فعال مستوى الذكاء وكفاءة التشغيل والصيانة لشبكة التوزيع.

3. هيكل مدمج، عملية دائمة

من خلال اعتماد تصميم معياري متكامل، تشغل المعدات مساحة صغيرة وتدعم كلاً من التوسعة العلوية والجانبية طرق التثبيت للتكيف مع مساحات التثبيت المختلفة. المعدات لديها هيكل قوي، مع 8 درجة القدرة على التحصين الزلزالي، ودائم للغاية. يتمتع قاطع الدائرة بعمر ميكانيكي يصل إلى 10,000 الدورات، يتمتع مفتاح الفصل ومفتاح التأريض بعمر تشغيلي يصل إلى 3000 دورة، والمقاومة لكل مرحلة الدائرة الرئيسية هي ≥120μΩ، مما يضمن التشغيل المستقر والخالي من الأخطاء على المدى الطويل.

4. القدرة على التكيف قوية، ومجموعة واسعة من التطبيقات

يمكن أن تعمل بثبات في بيئات درجات الحرارة القصوى من -40 درجة مئوية إلى +50 درجة مئوية، وهي مناسبة للمناطق على ارتفاعات 4000 متر وما دون، ويمكن أن يتحمل الرطوبة العالية والظروف الجوية القاسية. غرفة الهواء لديها IP67 تصنيف الحماية، والجزء الخارجي للخزانة يتمتع بتصنيف حماية IP4X، مما يمنع بشكل فعال الغبار والماء و اختراق الأجسام الغريبة، وبالتالي تلبية احتياجات ظروف التشغيل الداخلية والخارجية المعقدة.

مواصفات المنتج والمعايير الفنية الأساسية

1. شروط التشغيل الأساسية

- الفولطية المقدرة: 12 كيلو فولت

- التردد المقدر: 50 هرتز تيار متردد ثلاثي الطور

- نوع النظام: نظام بسبار مفرد/نظام بسبار مفرد مقسم

- درجة الحرارة المحيطة: -40 درجة مئوية ~ +50 درجة مئوية

- الرطوبة النسبية: المتوسط ​​اليومي <95%، المتوسط ​​الشهري <90%

- الارتفاع المطبق: ≥4000 متر

- المقاومة الزلزالية: 8 درجات

2. المعلمات التقنية الأساسية

- التصنيف الحالي: 630A

- طريقة الإطفاء بالقوس: قاطع الفراغ

- وسط العزل: الهواء النظيف/النيتروجين

- تيار كسر الدائرة القصيرة المقدر: 20 كيلو أمبير

- تيار تحمل قصير الأمد مُقدر بـ 3 ثوانٍ: الدائرة الرئيسية 20 كيلو أمبير، دائرة التأريض 17/4 كيلو أمبير

- 1 دقيقة من تردد الطاقة الذي يتحمل الجهد: مرحلة إلى مرحلة / أرضي 42 كيلو فولت، قطع 48 كيلو فولت

- جهد تحمل نبضات البرق: مرحلة إلى مرحلة / أرضي 75 كيلو فولت، قطع 85 كيلو فولت

- التفريغ الجزئي: ≥20pC

- القدرة على تحمل القوس الداخلي: 20 كيلو أمبير/0.5 ثانية

- معدل تسرب الغاز السنوي: 0.01 جزء في المليون

- التشغيل بدون ضغط: يدعم التشغيل العادي تحت ضغط صفري

3. أبعاد المعدات (الوحدة: مم)

- خزانة قاطع دائرة التوسيع العلوية / خزانة الكابلات: 420 × 850 × 1950

- خزانة PT للتوسيع العلوي: 600×850×1950

- خزانة قاطع دائرة التوسعة الجانبية / خزانة الكابلات: 420×850×2000

- خزانة PT للتوسيع الجانبي: 600×850×1950

سيناريوهات التطبيق الرئيسية

تستخدم مجموعة المفاتيح الكهربائية المعزولة بالغاز Huajidian 11kV SF6 GIS بشكل أساسي لاستقبال الطاقة وتوزيعها في المجالات الصناعية والصناعية. شبكات الكابلات المدنية ومشاريع محطات شبكة التوزيع. تنطبق على نطاق واسع على الطاقة السكنية في المناطق الحضرية التوزيع، المحطات الفرعية الصغيرة، محطات التبديل، صناديق فرع الكابلات، المحطات الفرعية من النوع الصندوقي، الصناعية والتعدين الشركات ومراكز التسوق والمطارات ومترو الأنفاق ومزارع الرياح والمستشفيات والملاعب والسكك الحديدية والأنفاق وغيرها سيناريوهات تغطي مختلف سيناريوهات توزيع الطاقة ذات الجهد المتوسط مثل المباني المدنية والصناعية الإنتاج وتوليد الطاقة الجديدة.

حالة تطبيق الهندسة في العالم الحقيقي

عانت منطقة صناعية لوجستية في تشونغتشينغ من تقادم المعدات وعدم كفاية موثوقية إمدادات الطاقة. ال قام المشروع باستبدال المعدات القديمة بمفاتيح Huajidian الذكية لنظام المعلومات الجغرافية. الاستفادة من تصميمها المعياري والسريع التثبيت، أكمل المشروع استبدال المعدات وتشغيل توصيل الشبكة في وقت قصير، مما حقق إنجازًا مراقبة ذكية لشبكة الكهرباء في الحديقة. قدرة تحمل الدائرة القصيرة 20 كيلو أمبير للمنتج وداخلية أداء حماية القوس يقاوم بشكل فعال تأثير تقلبات الأحمال الصناعية، مما يوفر طاقة مستقرة توريد لعمليات الإنتاج والخدمات اللوجستية في الحديقة.

التعليمات

س 1: بالمقارنة مع معدات SF6 التقليدية، ما هي المزايا البيئية الأساسية لمجموعة المفاتيح الكهربائية لنظام المعلومات الجغرافية هذه؟

تعتمد معدات نظم المعلومات الجغرافية التقليدية على غاز SF6، الذي له تأثير قوي على الاحتباس الحراري، ويمكن أن تسبب التسريبات خطورة الضرر البيئي. يستخدم جهاز Huajidian الهواء النقي والنيتروجين كوسيلة عازلة صديقة للبيئة، القضاء تماما على خطر التلوث SF6. وفي الوقت نفسه، تتميز المعدات بأداء الختم الممتاز، مع معدل تسرب سنوي منخفض يصل إلى 0.01 جزء في المليون، مما يسلط الضوء على خصائصه الخضراء والمنخفضة الكربون، مما يجعله التيار الرئيسي ترقية المنتج للشبكات الذكية الخضراء الحديثة.

سؤال 2: هل يمكن للمعدات أن تعمل بشكل طبيعي في البيئات القاسية مثل الارتفاعات العالية ودرجات الحرارة المنخفضة؟

يمكن أن تعمل بشكل مستقر. تم تصميم المنتج خصيصًا لظروف العمل القاسية، مع التشغيل نطاق درجة الحرارة من -40 درجة مئوية إلى +50 درجة مئوية، مناسب لارتفاعات 4000 متر وأقل، وله زلزال زلزالي 8 درجات قدرة المقاومة، قادرة على تحمل البيئات القاسية مثل درجات الحرارة المنخفضة، والضغط المنخفض، والرطوبة العالية. كما أنه يدعم تشغيل الضغط بقياس صفر، مما يسمح بالتشغيل العادي حتى مع تقلبات ضغط الهواء الطفيفة. مما يدل على الاستقرار التشغيلي عالية للغاية.

Q3: هل يدعم المنتج الحلول المخصصة ويدعم الخدمات الفنية لما بعد البيع؟

توفر Huajidian حلولاً مخصصة لجميع السيناريوهات وخدمات فنية شاملة. بناء على المستخدم مساحة التثبيت، وظروف التشغيل، وتكوين الشبكة، يمكننا تخصيص طرق توسيع المعدات، تكوينات المعلمة، ووظائف المراقبة الذكية. نحن نقدم أيضًا خدمة كاملة العملية بما في ذلك تصميم حلول ما قبل البيع، وإرشادات التثبيت أثناء البيع، وتشغيل وصيانة ما بعد البيع. يمكنك التشاور لنا في أي وقت للحصول على عروض الأسعار والرسومات وخدمات تحسين الحلول.

ضمان الخدمة

تستفيد شركة Huajian من نظام إنتاج المصنع الموحد ونظام الخدمة الفنية الشامل لتوفيرها مجموعة المفاتيح الكهربائية المعزولة بالغاز 11 كيلو فولت SF6 GIS عالية الجودة والخدمات ذات الصلة للمستخدمين في جميع أنحاء العالم. نحن ندعم المنتج التخصيص والتنسيق الفني وتوفير الرسم والتوجيه في الموقع. لعروض أسعار المنتجات، المعلمة المطابقة، واستشارات الحالة، وما إلى ذلك، يرجى الاتصال بنا في أي وقت عبر موقعنا الإلكتروني أو الخط الساخن.

المعلمات التقنية الرئيسية لوحدة RMU المعزولة بالغاز البيئي

المعلمة التقنية الرئيسية لقاطع الدائرة

المعلمات التقنية الرئيسية للدائرة الرئيسية (الفاصل) لمفتاح التأريض المدمج على جانب قضيب التوصيل

المعلمات التقنية الرئيسية لدائرة التأريض (مفتاح التأريض) لمفتاح التأريض المدمج على جانب قضيب التوصيل

المعلمات التقنية الرئيسية لآلية تشغيل تخزين الطاقة الربيعية
