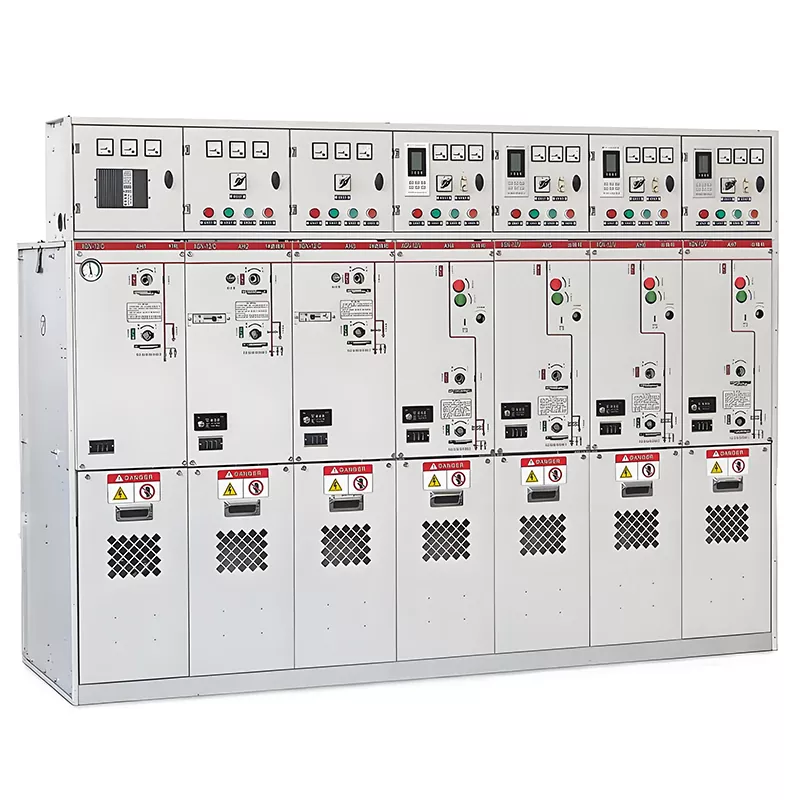

مجموعة المفاتيح الكهربائية المعزولة بالغاز 33 كيلو فولت SF6 GIS

تشكل السلامة الكهربائية وإمدادات الطاقة غير المنقطعة المتطلبات الأساسية الدائمة للصناعة الحديثة وأنظمة الطاقة المدنية، حيث تتحمل أنواع مختلفة من المفاتيح الكهربائية المهمة الحاسمة المتمثلة في ضمان الاستقرار تشغيل شبكة الكهرباء. لقد كرست مجموعة Huajidian سنوات للبحث والتطوير المتعمق للجهد المتوسط إلى العالي المفاتيح الكهربائية. إن تطوير مجموعة المفاتيح الكهربائية المعزولة بالغاز SF6 GIS بقدرة 33 كيلو فولت متأصل في الخطوط الأمامية الواسعة الخبرة التشغيلية والصيانة التي تراكمت لدى فريق المنتج الخاص بها مع مرور الوقت، وخاصة فيما يتعلق بالأداء في ظل الظروف القاسية التي تنطوي على درجات حرارة عالية ومنخفضة، ومستويات عالية من الغبار، وعمليات التبديل المتكررة.

تنطلق مجموعة المفاتيح الكهربائية المعزولة بالغاز SF6 GIS بقدرة 33 كيلو فولت من البنى التقليدية المعزولة في الهواء الطلق، بدلاً من اعتمادها حاوية معدنية مدرعة مغلقة بالكامل ومملوءة بغاز SF6 العازل. إنها تلتزم بدقة بالمعايير الوطنية GB3906 ومعيار الصناعة العالمي IEC298، الذي يتميز بتصنيف حماية IP2X القياسي الذي يمكن تخصيصه و تمت ترقيته إلى IP4X بناءً على متطلبات المشروع المحددة. جميع المكونات الحية الداخلية معزولة تمامًا عن البيئة الخارجية، وبالتالي منع أخطاء الدائرة القصيرة الناجمة عن دخول الأجسام الغريبة و إنشاء حاجز أمان مزدوج لكل من المشغلين في الموقع والبنية التحتية للشبكة نفسها.

فيما يتعلق بتكوين العزل، كلما تمت إزالة عزل الهواء - سواء من مرحلة إلى مرحلة أو من الطور إلى الأرض - يقع ضمن 125 ملم، وقد تم تجهيز المعدات بعوازل سيراميكية تتميز بضغط قوة ≥8000N. وهذا يضمن أداء عزل مستقر عبر مجموعة واسعة من الظروف البيئية، على وجه التحديد في نطاق درجات الحرارة من -25 درجة مئوية إلى +40 درجة مئوية وعلى ارتفاعات تصل إلى 1000 متر. كمحلي موثوق به المورد، Huajidian يستفيد من التعليقات الميدانية التي تم جمعها من آلاف مشاريع هندسة الطاقة - المحلية والخارجية الدولية - لتحسين هيكل منتجاتها بشكل مستمر وتحسين اختيار مكوناتها.

مزايا المنتج الأساسية

1. حماية السلامة الشاملة: مجهزة بشكل قياسي بوظائف التشابك "الخمسية للوقاية"

السلامة هي حجر الأساس لمعدات توزيع الطاقة ذات الجهد المتوسط. تعتمد مجموعة المفاتيح الكهربائية Huajidian 33kV SF6 GIS على هيكل تشابك ميكانيكي دقيق لتنفيذ وظائف التشابك الإلزامية "المنع الخماسي":

1.1. يمنع فتح أو إغلاق قاطع الدائرة عن طريق الخطأ؛

1.2. يمنع تشغيل جهاز الفصل (المعزل) تحت الحمل؛

1.3. يمنع توصيل سلك أرضي بدائرة نشطة؛

1.4. يمنع إغلاق قاطع الدائرة (تنشيط الخط) أثناء توصيل سلك أرضي؛

1.5. يمنع الأفراد من الدخول عن طريق الخطأ إلى مقصورة نشطة.

يستخدم نظام التشابك الميكانيكي بالكامل هيكل قفل إلزاميًا سلبيًا. هذا بشكل أساسي يزيل مخاطر السلامة الناجمة عن الإهمال التشغيلي البشري، وبالتالي يقلل من حدوث السلامة في الموقع الحوادث - وهو السبب الرئيسي وراء اعتماد هذا المنتج على نطاق واسع في العديد من البنية التحتية العامة والصناعية والصناعية مشاريع التعدين.

2. الهيكل المعياري المدمج: يسهل التركيب والصيانة

تتميز خزانة المعدات والمكونات الأساسية وآليات التشغيل بتصميم وحدات مقسمة. هذا بشكل ملحوظ يعمل على تقصير أوقات التجميع في الموقع وتبسيط مهام الصيانة الروتينية على المدى الطويل. يمكن للمستخدمين الاختيار — بناءً على متطلبات محددة — إما قاطع الدائرة الفراغية من النوع المنفصل ZN28A-12 أو الدائرة الفراغية ZN63-12 (VS1) الكسارة، مقترنة بآليات كهرومغناطيسية أو تعمل بزنبرك، لتناسب سيناريوهات التشغيل المختلفة تنطوي على ترددات التبديل المختلفة. يشغل تصميم الخزانة المدمج الحد الأدنى من المساحة الأرضية، مما يوفر بشكل فعال مساحة الهندسة المدنية داخل المحطات الفرعية. إنها مناسبة بشكل خاص للبناء ذي المساحة المحدودة البيئات، مثل التعديل التحديثي لغرف التوزيع الصغيرة في المناطق الحضرية القديمة أو بناء محطات التحويل تحت الأرض.

3. واجهات محجوزة للتوسع الذكي: جاهزة لتطوير الشبكة الذكية في المستقبل

على عكس المفاتيح الكهربائية التقليدية التي تخدم فقط وظائف نقل وتوزيع الطاقة الأساسية، فإن نظام المعلومات الجغرافية SF6 بقدرة 33 كيلو فولت تتميز مجموعة المفاتيح الكهربائية المعزولة بالغاز بفتحات تثبيت داخلية محجوزة لأجهزة الاستشعار وأجهزة حماية التتابع، مما يسمح بذلك للتكامل السلس مع أنظمة المراقبة عن بعد لأتمتة الشبكة. بمجرد وجود مكونات مراقبة متوافقة عند تركيبها، يمكن للمعدات جمع البيانات التشغيلية في الوقت الفعلي، وتوفير إنذارات مبكرة للمعدات المحتملة الأعطال، وتمكين التحكم الذكي عن بعد. وهذا يضمن أن المستخدمين لا يحتاجون إلى استبدال مجموعة المفاتيح الكهربائية بأكملها الوحدة خلال ترقيات الشبكة الذكية المستقبلية، مما يوفر مجالًا واسعًا للتوسع المستقبلي والتقدم التكنولوجي.

المواصفات الفنية التفصيلية

ملاحظة: يمكن تعديل معلمات العزل وتحمل الجهد وقدرة الكسر لوحدة 33 كيلو فولت الكاملة للتوافق مع معايير شبكة الطاقة المحلية للعميل وبيئة التشغيل المحددة في الموقع. انتهى كل شيء تخضع المنتجات لاختبارات صارمة من نوع المصنع في منشأة التصنيع القياسية التابعة لشركة Huajidian قبل الشحن.

نطاق التطبيق

تعتبر مجموعة المفاتيح الكهربائية المعزولة بالغاز SF6 GIS بقدرة 33 كيلو فولت مناسبة بشكل مثالي للتطبيقات التي تتضمن التبديل المتكرر العمليات. يتم نشره على نطاق واسع في مراكز شبكات التوزيع الحضرية، ومحطات التبديل صغيرة الحجم، تحت الأرض أنظمة إمداد الطاقة بالأنفاق والمرافق الصناعية والتعدينية والمجمعات التجارية واسعة النطاق والمطارات ومترو الأنفاق محطات التوزيع الفرعية، والمستشفيات من الدرجة الأولى (الدرجة 3A)، ومشاريع توزيع الطاقة التي تدعم الملاعب الرياضية.

دراسة حالة: مشروع محطة فرعية لمجمع تجاري كبير في عاصمة مقاطعة شمال الصين

تقع هذه الحديقة التجارية الكبيرة في عاصمة مقاطعة في شمال الصين، وهي تضم مركزًا للتسوق ومكتبًا من الدرجة الأولى المباني، ومرآب للسيارات تحت الأرض. أنظمة التبريد والمصاعد والسلامة من الحرائق في مراكز التسوق تتطلب المعدات مصدر طاقة مستمرًا وغير منقطع لمدة 24 ساعة. المشروع الأصلي المعزول بالهواء كانت المفاتيح الكهربائية لفترة طويلة عرضة للتأثيرات الضارة للغبار والرطوبة، مما أدى إلى العزل المتكرر أخطاء التدهور. في عام 2024، قام مالك المشروع بالتخلص التدريجي من المعدات القديمة وقام بشراء مجموعة مكونة من 12 طائرة هواجيديان وحدات نظم المعلومات الجغرافية 33 كيلو فولت SF6.

وبعد 18 شهرًا من التشغيل الميداني المستمر - الذي امتد خلال فصلي الصيف والشتاء - أظهرت المعدات أداءً جيدًا نتائج الأداء التالية:

1. لم تحدث أي أخطاء تتعلق بالدوائر القصيرة أو انهيار العزل طوال فترة التشغيل بأكملها؛

2. نظام التشابك الميكانيكي "الوقائي الخماسي" يعمل بشكل موثوق، مما يضمن التبديل المرن والآمن العمليات أثناء الاستخدام اليومي.

3. أدى التصميم المدمج لخزانات المفاتيح الكهربائية إلى تقليل بصمة الهندسة المدنية المطلوبة للتوزيع المساحة بنسبة 28%، مما يؤدي إلى تحقيق وفورات كبيرة في تكاليف البنية التحتية للمشروع؛

4. تم دمج الواجهات الذكية المحجوزة مسبقًا بنجاح مع الطاقة البعيدة للحديقة التجارية منصة المراقبة، مما يتيح الوصول عن بعد إلى البيانات التشغيلية للمعدات وعرضها في الوقت الفعلي.

وبناء على هذا الأداء الميداني الاستثنائي، وقع المقاول العام للمشروع على إطار تعاون اتفاقية مع شركة Huajidian لتوريد معدات المحطات الفرعية لمحطتين تجاريتين إضافيتين حديثتي الإنشاء الحدائق.

اتجاه التنمية الذكية في المستقبل

مدفوعة بالتطور العالمي المتسارع للشبكات الذكية، تواصل Huajidian تكرار وتحسين محرك SF6 بقوة 33 كيلو فولت خط إنتاج نظم المعلومات الجغرافية، يعمل على ترقية عروضه نحو قدر أكبر من الذكاء والرقمنة والاستدامة منخفضة الكربون. سيأتي الجيل التالي من النماذج المحسنة بشكل قياسي مع مراقبة كثافة غاز SF6 المدمجة عبر الإنترنت في الوقت الفعلي كشف التفريغ الجزئي، ووحدات نقل البيانات السحابية. وهذا يتيح فرق العمليات والصيانة للانتقال من عمليات الفحص الدورية دون الاتصال بالإنترنت إلى الصيانة الذكية والتنبؤية. بفضل "التوصيل والتشغيل" تصميم يتميز بواجهات محجوزة، يمكن للعملاء تحديث المعدات الموجودة — حتى الوحدات التي تم شراؤها بالفعل يتم تركيبها - مع هذه الملحقات الذكية في الموقع، دون الحاجة إلى تفكيك أو استبدال مجموعة المفاتيح الكهربائية بأكملها مجلس الوزراء. يعمل هذا الأسلوب على زيادة العائد على الاستثمار الأولي في المعدات للعميل.

التعليمات

س 1: بالنسبة للمشاريع المتخصصة في المناطق الساحلية التي تتميز بالرطوبة العالية والضباب الملحي، يمكن تخصيص Huajian تصنيف الحماية وآليات التشغيل لمجموعة المفاتيح الكهربائية SF6 GIS بقدرة 33 كيلو فولت؟

ج1: نعم نستطيع. بالإضافة إلى تصنيفات الحماية القياسية IP2X وIP4X، فإننا نقدم ترقية إلى حاويات IP54 مصمم خصيصًا لمقاومة التكثيف والضباب الملحي في البيئات الساحلية ذات الرطوبة العالية. علاوة على ذلك، يمكن للعملاء الاختيار بين آليات التشغيل التي تعمل بالزنبرك والتشغيل الكهرومغناطيسي، وفقًا للمواصفات المحددة متطلبات تردد التعثر وظروف إمداد الطاقة في موقع التثبيت. تخضع جميع الحلول المخصصة اختبارات محاكاة صارمة قبل الإنتاج لضمان الأداء الأمثل.

س2: في ظل ظروف التشغيل العادية، ما هي مدة خدمة غاز SF6 داخل الخزانة، وهل يتطلب ذلك تجديد متكرر؟

A2: في ظل ظروف التشغيل القياسية - المحددة بدرجات حرارة تتراوح بين -25 درجة مئوية و+40 درجة مئوية وعلى ارتفاع لا يزيد عن ذلك أكثر من 1000 متر - يظل غاز SF6 الموجود داخل خزاناتنا المغلقة بالكامل فعالاً لأكثر من 10 سنوات، ولا يتطلب أي التجديد الروتيني. يحتاج العملاء فقط إلى إجراء فحص روتيني سنوي لكثافة الغاز؛ تجديد الغاز هو مطلوب فقط بعد إجراء إصلاح شامل يتضمن تفكيك الخزانة.

س 3: بالنسبة للعملاء الأجانب الذين يشترون معدات Huajidian GIS، هل يمكنك تقديم إرشادات التثبيت في الموقع و خدمات الصيانة ما بعد البيع؟

A3: نحن نقدم أدلة التثبيت باللغة الإنجليزية والدعم الفني عن بعد عبر الإنترنت مجانًا. ل يمكننا إرسال الطلبات الخارجية واسعة النطاق - خاصة تلك التي تتضمن شراء 20 وحدة أو أكثر لمرة واحدة مهندسو الكهرباء المحترفون إلى موقع المشروع لتوفير التدريب على التركيب، وفقًا للشروط العقد.

تظل Huajidian ثابتة في فلسفتها المتمثلة في إعطاء الأولوية للسلامة في البحث والتطوير للمعدات. كل 33 كيلو فولت SF6 تخضع وحدة المفاتيح الكهربائية المعزولة بالغاز لمراقبة صارمة للجودة طوال دورة حياة الإنتاج بأكملها - بدءًا من فحص المواد الخام عند وصولها إلى منشأتنا إلى الفحص النهائي للمنتج النهائي قبل ذلك شحنة. باختيارك منتجات Huajidian GIS، فإنك تختار ضمانًا لنظام طاقة مستقر وطويل الأمد العملية. نرحب بالاستفسارات من مقاولي EPC العالميين ومشغلي الشبكات والموزعين فيما يتعلق بعروض الأسعار، الرسومات الفنية، والحلول المخصصة.
