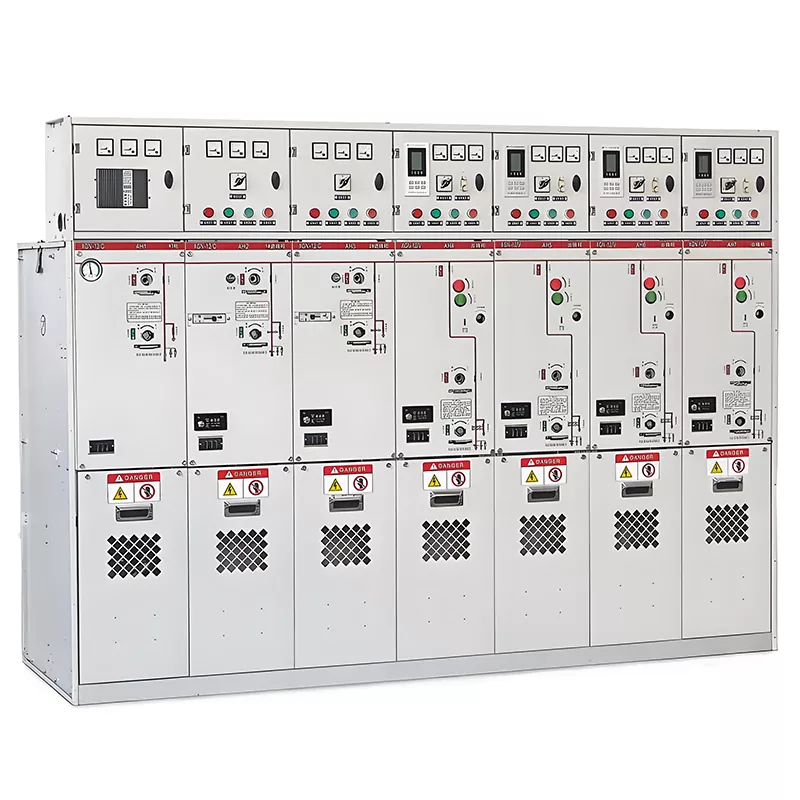

الوحدة الرئيسية الحلقية 33 كيلو فولت 4/5 اتجاهات

الوحدة الرئيسية الحلقية Huajidian 33kV 4/5-way هي عبارة عن قلب داخلي عالي الجهد تم تطويره وتصنيعه بشكل مستقل معدات توزيع الطاقة، مناسبة لأنظمة طاقة التيار المتردد ثلاثية الطور 12 كيلو فولت/50 هرتز. يتم استخدامه بشكل رئيسي للطاقة الاستقبال والتوزيع، وكذلك التحكم في الخط والحماية والمراقبة والقياس. بالمقارنة مع التقليدية الوحدات الرئيسية الحلقية، يدعم هذا المنتج كلاً من أوضاع إمداد الطاقة ذات الحلقة الواحدة والحلقة المزدوجة، ويمكن توسيعها بمرونة إلى خطوط الوارد/الصادرة ذات 4 أو 5 اتجاهات، مما يحل نقاط الضعف الصناعية في معدات توزيع الطاقة التقليدية مثل الوظائف المحدودة، وضعف قابلية التوسعة، والمساحة الكبيرة.

تعتمد المعدات هيكلًا معدنيًا مدرعًا مغلقًا بالكامل، إلى جانب عزل مجزأ قياسي تصميم ومجهز بوظائف متشابكة شاملة "خمسة إثبات"، مما يمنع بشكل فعال حوادث السلامة الناجمة عن سوء التشغيل. مع الأداء المستقر والقدرة على التكيف البيئي الجيد، المنتج قابل للتطبيق على نطاق واسع لمختلف مشاريع البناء والتجديد الهندسية لتوزيع الطاقة ذات الجهد المتوسط، مما يجعلها عالية الجودة مورد معدات الطاقة المهنية ذات السمعة الطيبة في الصناعة.

الميزات الهيكلية الأساسية

تستخدم الوحدة الرئيسية الحلقية 33 كيلو فولت 4/5 اتجاهات صفائح فولاذية مدلفنة على البارد عالية الجودة، محنية بدقة بواسطة CNC ويتم تجميعها باستخدام البراغي، وتشكل هيكلًا معدنيًا مدرعًا ومغلقًا بالكامل ومستقرًا ولا يتشوه بسهولة. ال ينقسم الجزء الداخلي للخزانة بشكل علمي إلى أربع حجرات مغلقة مستقلة: حجرة الأدوات، حجرة قاطع الدائرة، وحجرة التوصيل، وحجرة الكابلات. وكل حجرة معزولة عن الأخرى الحد بشكل فعال من انتشار الأعطال المحلية، وتجنب التداخل المتبادل بين المكونات، وبشكل ملحوظ تحسين السلامة التشغيلية للمعدات.

تتميز الخزانة بتصنيف حماية IP30، مما يمنع بشكل فعال دخول الغبار والرطوبة والأجسام الغريبة. ذلك مناسب لظروف العمل الداخلية المعقدة، مما يضمن التشغيل المستقر طويل المدى للدقة الداخلية مكونات.

1. غرفة الأدوات العلوية: تحتوي مركزيًا على المكونات الأساسية مثل الفولتميتر والأميتر والحماية المتكاملة الأجهزة وأزرار قواطع الدائرة ومفاتيح تخزين الطاقة. يتم تصور معلمات تشغيل المعدات بشكل حقيقي الوقت، وتسهيل المراقبة المستمرة وتعديل حالة المعدات من قبل الموظفين.

2. غرفة قواطع الدائرة الوسطى: تدمج مفاتيح التحميل، وقواطع الدائرة الكهربائية، ومفاتيح التأريض، والتشغيل آليات. مجهزة بأضواء مؤشر قاطع الدائرة باللونين الأحمر والأخضر والتشابك الميكانيكي الاحترافي الأجهزة، وحالة التشغيل بديهية، والتحكم الميكانيكي دقيق وموثوق.

3. غرفة الكابلات السفلية: تتميز بفتحة تشغيل مفتاح التأريض المثبتة مسبقًا، وقناة مستقلة لتخفيف الضغط، وغطاء التهوية. التصميم موحد ومنظم، مما يبسط التشغيل والصيانة اليومية استكشاف الأخطاء وإصلاحها.

فيما يتعلق بالسلامة، تستخدم المعدات حماية متشابكة ميكانيكية وكهربائية مزدوجة، بشكل شامل تنفيذ خمس وظائف لمكافحة سوء التشغيل: حظر فتح وإغلاق مفاتيح الفصل تحت الحمل، حظر الفتح والإغلاق العرضي لقواطع الدائرة، وحظر توصيل أسلاك التأريض أثناء ذلك تنشيط، ويحظر إغلاق قاطع الدائرة مع توصيل السلك الأرضي، ويحظر الدخول العرضي في مقصورات نشطة، مما يضمن سلامة الأفراد والمعدات في جميع الجوانب.

المزايا الوظيفية الأساسية

1. التحكم الدقيق في الشبكة، وإمدادات الطاقة المستقرة

يمكنه التحكم بدقة في فتح وإغلاق الخطوط، وإكمال تبديل أوضاع إمداد الطاقة بشكل مرن كشبكة حلقية، مجزأة، ومترابطة، تعمل على تحسين بنية تشغيل شبكة الطاقة، والتأكد من ذلك التشغيل المستمر والمستقر لشبكة التوزيع.

2. الحماية الشاملة من الأخطاء، والتخفيف السريع من الأضرار

يحتوي على جهاز حماية متكامل عالي الأداء مع وظائف حماية متعددة مثل التيار الزائد، الرحلة اللحظية، التسلسل الصفري، الجهد المنخفض، والجهد الزائد. عندما الزائد، ماس كهربائى، أو غيرها تحدث أخطاء على الخط، ويمكنها فصل دائرة العطل بسرعة، ومنع الخطأ من الانتشار وتجنبه انقطاع التيار الكهربائي على نطاق واسع وتلف المعدات.

3. حماية متشابكة مزدوجة، والقضاء على المخاطر الخفية

مفتاح التأريض وقاطع الدائرة وباب الخزانة متشابكان. لا يمكن فتح باب الخزانة أثناء ذلك يتم تنشيطه، ولا يمكن إغلاق قاطع الدائرة دون تأريض موثوق، مما يزيل مخاطر السلامة مثل العمل المباشر والدخول العرضي إلى المناطق النشطة في المصدر.

4. المراقبة الذكية في الوقت الفعلي، والتكيف مع الشبكات الذكية

ومن خلال دمج الأدوات عالية الدقة ووحدات الحماية الذكية، يمكنه المراقبة والتحليل الإحصائي بيانات التشغيل مثل الجهد والتيار والطاقة في الوقت الحقيقي، ودعم المراقبة عن بعد والتكيف مع احتياجات الإدارة الذكية للشبكات الذكية الحديثة.

5. حماية فعالة لتخفيف الضغط، ومقاومة قوية للخطأ

تم تجهيز كل حجرة مستقلة بقناة مخصصة لتخفيف الضغط. في حالة وجود خطأ القوس في الداخل المعدات، فإنه يمكن تلقائيا وعلى الفور تخفيف الضغط، ومنع تشوه مجلس الوزراء والضرر، و حماية معدات توزيع الطاقة الداعمة المحيطة.

المعلمات التقنية الأساسية

مزايا المنتج الأساسية

1. معايير الجودة والامتثال الصارمة:

 يتم اختيار المكونات الأساسية من العلامات التجارية الصناعية المعروفة، و تتمتع الخزانة بمقاومة ممتازة للتآكل وأداء لمنع الصدأ. تخضع جميع المعدات لاختبارات صارمة قبل مغادرة المصنع، بما في ذلك اختبارات تحمل الجهد والعزل والأداء المتشابك تقارير اختبار كاملة من النوع، تتوافق مع المعايير الكهربائية الوطنية ذات الجهد العالي والاتصال بشبكة الطاقة مواصفات القبول

2. تصميم وحدات، تكاليف تشغيل وصيانة منخفضة

تعتمد الوحدة الرئيسية الحلقية 33 كيلو فولت 4/5 اتجاهات على هيكل مقصورة معياري مستقل وقابل للفصل، مما يضمن أن كل منها الوحدة الوظيفية لا تتداخل مع الآخرين. لا يتم استبدال المكونات الروتينية وصيانة المعدات تتطلب تفكيكًا على نطاق واسع، مما يؤدي إلى تقصير وقت التشغيل والصيانة بشكل كبير، وتقليل العمالة و تكاليف الصيانة، وتحسين كفاءة تشغيل المعدات.

3. تخصيص شخصي، قابل للتكيف مع سيناريوهات متعددة

يمكن لشركة Huajidian تخصيص الحلول وفقًا لاحتياجات مشروع العميل، وضبط عدد الواردين والواردين بمرونة الدوائر الصادرة، وتقديم قواطع دوائر/مفاتيح تحميل اختيارية لخطط حماية مخصصة، تلبي متطلبات الاحتياجات المختلفة لمختلف مشاريع توزيع الطاقة الصناعية والمدنية.

سيناريوهات التطبيق النموذجية

1. معدات توزيع الطاقة الأساسية للشبكات الحلقية لشبكة الطاقة الحضرية ومحطات التبديل والمحطات الفرعية، قابلة للتكيف مع مشاريع بناء وتجديد شبكات الطاقة الجديدة والقديمة؛

2. غرف توزيع الطاقة ذات الجهد العالي وأنظمة التحكم في إمدادات الطاقة في الورش الصناعية والتعدين الشركات والمصانع الكيماوية.

3. غرف توزيع الطاقة في المجمعات التجارية والمجتمعات السكنية ومباني المكاتب.

4. دعم المفاتيح الكهربائية لمحطات تعزيز الطاقة الكهروضوئية وطاقة الرياح والمحطات الفرعية من النوع الصندوقي.

5. أنظمة ضمان إمدادات الطاقة للمواقع الرئيسية مثل النقل بالسكك الحديدية والمستشفيات والمدارس ومراكز البيانات.

حالة التطبيق الهندسي في العالم الحقيقي

يستخدم مشروع توليد الطاقة الكهروضوئية الموزعة في شمال الصين الوحدة الرئيسية الحلقية رباعية الاتجاه Huajidian 33kV كوحدة معدات توزيع الطاقة الأساسية المتصلة بالشبكة لمحطة التعزيز. يمكن للمعدات تبديل الطاقة بمرونة أوضاع العرض وعزل الأخطاء بسرعة، والتكيف بشكل مثالي مع الخصائص المتقطعة والمتقلبة توليد الطاقة الكهروضوئية، وتحقيق استقرار جودة الطاقة المتصلة بالشبكة، وتحقيق اتصال آمن بالشبكة توزيع الطاقة بكفاءة للطاقة الجديدة. يعمل المشروع بشكل مستقر، مما يؤدي بشكل فعال إلى تحسين الطاقة المحلية الجديدة القدرة على الاستيعاب وتوفير دعم موثوق للمعدات لبناء شبكة طاقة خضراء.

التعليمات

Q1: ما هو نظام الجهد المطبق والمتطلبات البيئية للوحدة الرئيسية الحلقية ذات 4 اتجاهات Huajidian 33kV؟

ج: تم تصميم هذا المنتج خصيصًا لأنظمة توزيع الطاقة AC 50 هرتز ثلاثية الطور بقدرة 12 كيلو فولت، مع IP30 تصنيف الحماية، مناسب لبيئات توزيع الطاقة الداخلية الجافة والنظيفة. ينطبق على البيئة المحيطة درجات حرارة تتراوح من -10 درجة مئوية إلى +40 درجة مئوية وارتفاعات أقل من 1000 متر، ويمكن أن تتكيف بشكل ثابت مع ظروف العمل النموذجية مثل المناطق الحضرية شبكات الطاقة، والمجمعات الصناعية، وغرف توزيع الطاقة التجارية الداعمة.

س2: ما هي آليات السلامة المتبعة أثناء تشغيل المعدات؟

ج: تحتوي المعدات على أنظمة حماية سلامة متعددة: أولاً، إنها مجهزة بمجموعة كاملة من "المقاومة الخماسية" أقفال مزدوجة كهروميكانيكية للقضاء على مخاطر سوء التشغيل المختلفة؛ ثانياً، يتميز بوجود مستقل تصميم المقصورة لمنع انتشار الأخطاء؛ ثالثًا، لديها قناة مستقلة لتخفيف الضغط للتعامل معها أخطاء الانحناء الداخلي. رابعا، إنها مجهزة بوظائف حماية متعددة مثل التحميل الزائد والدوائر القصيرة الحماية، والتي يمكن أن تفصل الدوائر المعيبة بسرعة وتضمن سلامة الموظفين و بشكل شامل المعدات.

Q3: هل يدعم المنتج التخصيص والتوسع المستقبلي؟

ج: نعم. يعتمد المنتج تصميمًا معياريًا وقابلًا للتوسيع، مما يسمح بالتبديل المرن بين 4/5 الوارد/الصادر مخططات الخطوط، والتكيف مع أوضاع إمداد الطاقة ذات الحلقة الواحدة والحلقة المزدوجة. في نفس الوقت، عدد الوافدين و يمكن تصميم الخطوط الصادرة وأنواع المفاتيح وأنظمة الحماية المخصصة وفقًا لمتطلبات المشروع. وحدات يسمح الهيكل بتوسيع المعدات في المستقبل والترقيات الوظيفية دون إجراء تعديلات واسعة النطاق على الطاقة نظام التوزيع.

قوة الشركة

لقد شاركت شركة Huajian بشكل عميق في مجال معدات توزيع الطاقة ذات الجهد العالي لسنوات عديدة، مع التركيز على ذلك البحث والتطوير والإنتاج والمبيعات لمجموعات كاملة من معدات الطاقة مثل المفاتيح الكهربائية عالية الجهد والحلقة الرئيسية الوحدات والمحطات الفرعية الجاهزة. تمتلك الشركة ورش إنتاج حديثة وموحدة ومحترفة معدات اختبار الدقة، وفريق بحث وتطوير فني كبير، مما يتيح البحث والتطوير المستقل والتخصيص قدرات الإنتاج.
