نظام الطاقة 12 كيلو فولت، 630 أمبير
الشهادات إيك 62271-200، إيك 694، GB3906، دين فد 0670

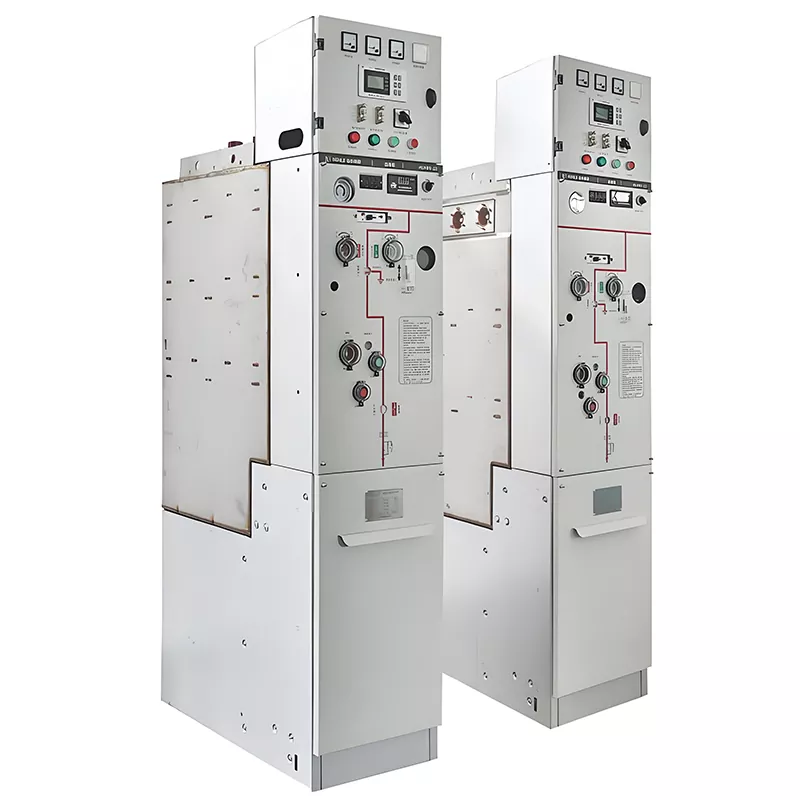

الوحدة الرئيسية للحلقة المعزولة Huajidian Sf6 RMU 11kV عبارة عن مجموعة كاملة من الطاقة عالية الجهد صديقة للبيئة معدات التوزيع التي تلبي المعايير الوطنية والصناعية ومناسبة للتيار المتردد الداخلي ثلاثي الطور بقدرة 12 كيلو فولت و50 هرتز أنظمة توزيع الطاقة. يستخدم المنتج الهواء الجاف والنيتروجين الصديق للبيئة بدلاً من الكبريت عزل سداسي فلوريد (SF6)، مما يحقق صفر انبعاثات لغازات SF6 طوال دورة حياته بأكملها، مما يتوافق مع مع السياسات البيئية المزدوجة الكربون.
يدمج الجهاز مفاتيح التحميل، ومفاتيح التأريض، ووحدات الحماية والقياس الشاملة، و وحدات مراقبة ذكية، مما يحقق التحكم المتكامل في توزيع الطاقة، والحماية من الأخطاء، والبيانات المراقبة. بفضل هيكلها المدمج، والحماية المغلقة بالكامل، والتشغيل بدون صيانة، والبيئة القوية القدرة على التكيف، وقد ثبتت فعاليتها في السوق على مدى فترة طويلة وأصبحت منتجًا رئيسيًا للمنتج منخفض الكربون ترقيات شبكة الطاقة، مما يجعلها الحل المفضل لموردي معدات توزيع الطاقة عالية الجودة للهندسة عملاء.
|
مشروع المعلمة |
المواصفات الفنية |
|
الجهد المقنن |
12 كيلو فولت |
|
التردد المقدر |
50 هرتز |
|
التصنيف الحالي |
630 أ |
|
تصنيف وقت قصير الصمود الحالي |
20 كيلو أمبير، 25 كيلو أمبير |
|
تصنيف ماس كهربائى كسر الحالي |
20 كيلو أمبير، 25 كيلو أمبير |
|
وسط العزل |
الهواء الجاف / النيتروجين عالي النقاء (صديق للبيئة) |
|
مستوى الحماية |
IP30 |
|
آلية التشغيل |
تخزين الطاقة اليدوية / الكهربائية |
|
الارتفاع المطبق |
≥1000 م |
|
درجة حرارة بيئة التشغيل |
-10 درجة مئوية ~ +40 درجة مئوية |
|
خدمة الحياة |
أكثر من 30 عاما |
يدعم الجهاز أوضاع إمداد الطاقة المتعددة، بما في ذلك الشبكة الحلقية، وإمدادات الطاقة أحادية الطرف، وإمدادات الطاقة المزدوجة، تمكين تجزئة الخط، والربط البيني للشبكة، والتبديل السريع للطاقة. وهذا يتجنب بشكل فعال الطاقة واسعة النطاق انقطاع التيار الكهربائي ويضمن إمدادات الطاقة المستمرة والمستقرة لشبكات توزيع الطاقة في المناطق الحضرية، والمجمعات الصناعية، و مشاريع الطاقة الجديدة.
جهاز حماية متكامل مدمج يدمج وظائف حماية متعددة، بما في ذلك التيار الزائد الفوري، حماية من التسلسل الصفري، والجهد الزائد، والجهد المنخفض، وفقدان الطور. يمكنه فصل الخطوط المعيبة بسرعة ميلي ثانية، مما يمنع انتشار الأخطاء ويحسن بشكل كبير سلامة واستقرار شبكة الطاقة العملية.
تم تجهيز الوحدة الرئيسية الحلقية المعزولة SF6 RMU 11kV بوحدة الحصول على البيانات عالية الدقة، والتي تجمع بيانات في الوقت الحقيقي عن جهد المعدات والتيار والطاقة وحالة التبديل. وهو يدعم الاتصال عن بعد، الخلفية المراقبة، والإنذارات التلقائية للأخطاء، مما يتيح التشغيل الذكي غير المراقب لمعدات توزيع الطاقة.
يتخلى تمامًا عن تقنية عزل الغازات الدفيئة SF6، باستخدام الهواء الجاف والنيتروجين غير السام والخالي من التلوث باعتبارها وسيلة العزل، وتحقيق صفر انبعاثات غازات الدفيئة. هذا يحل نقاط الألم البيئية مثل الغاز التسرب وصعوبة إعادة التدوير في المعدات التقليدية، يبسط تقييم الأثر البيئي للمشروع عملية، ويتوافق تماما مع حماية البيئة الوطنية ومتطلبات التنمية ثنائي الكربون.
اعتماد هيكل رأسي ومتكامل ومعياري ومدمج، فهو مقسم إلى منطقة تحكم علوية للأداة، منطقة تشغيل المفتاح الأوسط، ومنطقة توصيل الكابل السفلية. الخزانة مصنوعة بآلة CNC، مما يضمن صلابة عالية ومستويات الحماية. حجم الخزانة المفردة أصغر بكثير من الوحدات الرئيسية الحلقية التقليدية، مما يوفر المزيد أكثر من 30% من مساحة التثبيت. وهو يدعم التوسع المرن مع دوائر متعددة ومناسب للمحصورين سيناريوهات التثبيت مثل المحطات الفرعية الجاهزة وغرف التوزيع الصغيرة.
تم تجهيز الوحدة الرئيسية الحلقية المعزولة SF6 RMU 11kV بآلية تعشيق كهروميكانيكية مزدوجة بخمسة أضعاف منع خمس عمليات سوء تشغيل رئيسية: الفتح والإغلاق تحت الحمل، والفتح والإغلاق العرضي لقواطع الدائرة، توصيل الأسلاك الأرضية أثناء تنشيطها، وإغلاق مفاتيح التأريض وتنشيطها، والدخول العرضي إليها مقصورات تنشيطية. باب الخزانة، والمفاتيح، وآلية التأريض متشابكة، مما يمنع فتحها أثناء ذلك تنشيط، وضمان السلامة الشاملة لموظفي الصيانة.
تعتمد وحدة التبديل الأساسية هيكل صندوق غاز مغلق تمامًا، ولا يتطلب إعادة تعبئة أو صيانة المادة العازلة الغاز طوال عمره. لا يتأثر بالرطوبة الخارجية أو الغبار أو التكثيف، فهو مناسب لمختلف الاستخدامات ظروف التشغيل الداخلية المعقدة، مما يقلل بشكل كبير من تكاليف الصيانة واستبدال الغاز اللاحقة. ال يمكن أن يصل عمر خدمة المعدات إلى أكثر من 30 عامًا.
عدد الدوائر الواردة والصادرة ومعلمات الحماية وتكوينات الاتصال والخزانة يمكن تخصيص الأبعاد وفقًا لمتطلبات المشروع، مما يوفر حلول توزيع الطاقة الحصرية الهندسة البلدية، وتوليد الطاقة الجديدة، وسيناريوهات استهلاك الطاقة الصناعية. جميع المنتجات لديها اجتاز اختبار النوع، واستوفي المعايير الوطنية، ويمكن قبوله بنجاح وتوصيله بشبكة الطاقة عن طريق السلطات المختصة.
مشروع شبكة الطاقة الخضراء في يوننان كوجينغ
هذا المشروع عبارة عن مشروع تحديث وتجديد شبكة توزيع الطاقة في المناطق الحضرية. هواجيديان صديقة للبيئة حلت الوحدات الرئيسية الحلقية محل الوحدات الرئيسية التقليدية للحلقة SF6 وتم تطبيقها على روابط التوزيع الخاصة بالتبديل الحضري محطات. خصائص المنتج الخالية من الانبعاثات والخالية من الصيانة تقلل بشكل فعال من انبعاثات الكربون و ضغط التشغيل والصيانة لشبكة الكهرباء. لقد خضعت المعدات لمدة عامين من التشغيل المستقر تحت ظروف عمل رطبة ومعقدة، مما يحقق إمدادات طاقة مستقرة ومراقبة ذكية للطاقة الحضرية شبكة التوزيع، مما يخلق معيارًا إقليميًا لشبكة الطاقة منخفضة الكربون.
س 1: هل يمكن لأداء الوحدات الرئيسية الحلقية المعزولة بالهواء الجاف/النيتروجين أن ينافس أداء الوحدات الرئيسية الحلقية التقليدية SF6؟
ج1: الأداء يتوافق تمامًا مع المعايير وهو أكثر فائدة. استخدام الوحدات الرئيسية للحلقة Huajidian 11kV تكنولوجيا عزل الغاز عالية النقاء وصديقة للبيئة. أداء العزل، وتحمل ماس كهربائى القدرة، وقدرة الكسر كلها تلبي المعيار الوطني 12 كيلو فولت لمعدات توزيع الطاقة، بشكل متسق مع أداء معدات SF6 التقليدية. إنه يتجنب مشاكل شيخوخة غاز SF6، والتسرب، والتلوث، مما يؤدي إلى قدرة أكبر على التكيف البيئي، وعمر خدمة أطول، وأداء عام فائق مقارنة بـ المنتجات التقليدية.
Q2: هل تتطلب الوحدة الرئيسية الحلقية المعزولة الصديقة للبيئة اختبار وصيانة الغاز بشكل منتظم؟
ج2: لا يلزم إجراء صيانة روتينية للغاز. يعتمد صندوق الغاز الأساسي على هيكل متكامل ومغلق بالكامل، مما يوفر حماية من التسرب مدى الحياة وإلغاء الحاجة إلى إعادة التعبئة. على عكس معدات SF6 التقليدية التي تتطلب اختبار الضغط المنتظم، والكشف عن التسرب، وتجديد الغاز، لا يتطلب هذا الجهاز سوى روتين يومي عمليات التفتيش، مما يقلل بشكل كبير من تكاليف الصيانة اللاحقة والاستثمار في القوى العاملة.
س 3: هل يمكن تكييف الوحدة الرئيسية الحلقية المعزولة SF6 RMU 11kV مع الظروف الداخلية المعقدة مثل الرطوبة العالية و مستويات الغبار العالية؟
ج3: نعم يجوز ذلك. تتمتع المعدات بتصنيف حماية عالي IP30، ويمكن لصندوق الغاز المغلق بالكامل أن يعزل تمامًا الغبار الخارجي والرطوبة والتكثيف. يمكن أن يعمل بثبات في بيئات تتراوح من -10 درجة مئوية إلى +40 درجة مئوية، دون أن يتأثر بسبب الرطوبة الداخلية وتراكم الغبار، مما يجعلها مناسبة للسيناريوهات المعقدة مثل الطاقة تحت الأرض غرف التوزيع ومحطات المحولات الفرعية سيئة التهوية.
لقد شاركت Huajidian بشكل عميق في البحث والتطوير وتصنيع الطاقة ذات الجهد العالي الصديقة للبيئة معدات التوزيع لأكثر من عقد من الزمان. أنها تمتلك مصنع إنتاج موحد وحديث، مجموعة كاملة من معدات اختبار احترافية، وفريق بحث وتطوير تقني ناضج، مما يمكّنها من التطوير والتصنيع بشكل مستقل المعدات الأساسية للإنتاج الضخم.
لقد اجتازت جميع منتجاتها اختبارات النوع الصارمة وشهادات الصناعة وتستخدم على نطاق واسع في الطاقة الوطنية الشبكات والطاقة الجديدة ومشاريع البنية التحتية البلدية. توفر العلامة التجارية خدمة شاملة ومتكاملة تشمل الحلول المخصصة والتصنيع والتركيب والتشغيل في الموقع وصيانة ما بعد البيع. من خلال الالتزام بفلسفة المنتج الخاصة بالسلامة الخضراء والفعالية العالية من حيث التكلفة، توفر Huajian موثوقة بشكل عام حلول معدات توزيع الطاقة للمستخدمين في جميع أنحاء العالم.
