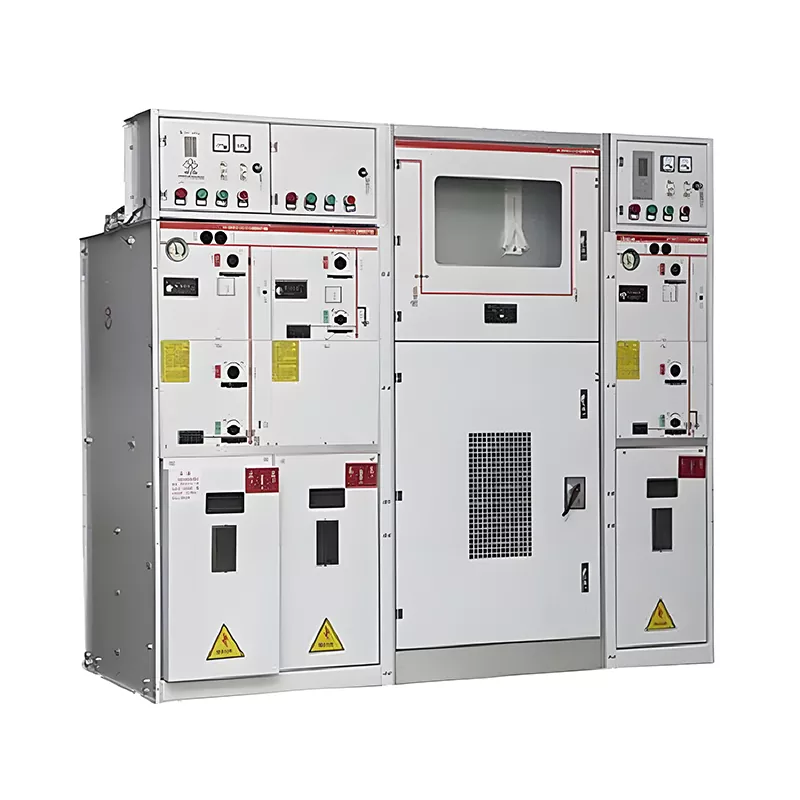

22kV SF6 GIS RMU الوحدة الرئيسية للمفاتيح الكهربائية

إن مجموعة المفاتيح الرئيسية للوحدة الحلقية SF6 GIS RMU بجهد 22 كيلو فولت هي جهاز ذكي أساسي تم تطويره بواسطة Huajidian للجهد المتوسط أنظمة توزيع الطاقة. بعيدًا عن القيود الهيكلية للمعدات التقليدية، يعتمد المنتج تصميم وحدات مدمج، وحدات وظيفية أساسية متكاملة للغاية مثل قواطع الدائرة، ومفاتيح الفصل، مفاتيح التأريض، ومحولات الصك. هيكل الخزانة مبسط ومدمج ومناسب سيناريوهات التثبيت المحصورة مثل المحطات الفرعية الحضرية والمحطات الفرعية الجاهزة.

تتميز لوحة التحكم الخاصة بالمعدات بتصميم سهل الاستخدام، ومجهزة بأدوات مراقبة ذكية و نافذة مراقبة بصرية للمراقبة في الوقت الحقيقي لتشغيل المعدات. كمورد موثوق به، تدعم Huajidian حلول مخصصة تعتمد على احتياجات توزيع الطاقة الفعلية للمستخدمين، وتغطي توزيع الطاقة بشكل شامل المتطلبات في سيناريوهات مختلفة مثل المباني المدنية والمجمعات الصناعية ومشاريع البنية التحتية الرئيسية.

مزايا المنتج الأساسية

1. تصميم عازل محمي بالكامل، بدون أي مخاطر على السلامة أثناء التشغيل

تستخدم المعدات غاز SF6 أو الغاز الصديق للبيئة للعزل الداخلي، والأجزاء الحية لديها كامل هيكل محكم الغلق، يعزلها تمامًا عن الرطوبة الخارجية والغبار والحطام والحيوانات الصغيرة، مما يقضي على خطر الدوائر القصيرة والتسرب من المصدر. كما أنها تلتزم بشكل صارم بمواصفات التصميم "الخمسية". لأنظمة الطاقة، المجهزة بآليات تشغيل متشابكة وحماية متشابكة ميكانيكية مزدوجة لـ أبواب الخزانة، تمنع بشكل فعال مشكلات سوء التشغيل مثل فتح وإغلاق المفاتيح تحت الحمل أو الدخول عن طريق الخطأ إلى المقصورات الحية، مما يضمن سلامة موظفي الصيانة بشكل شامل.

2. مقاومة للتآكل ومتينة، وقابلة للتكيف مع ظروف العمل المعقدة

إن خزانة المفاتيح الكهربائية للوحدة الرئيسية لوحدة 22kV SF6 GIS RMU مصنوعة من صفائح فولاذية مدلفنة على البارد عالية الجودة أو صفيحة فولاذية مطلية بالألمنيوم والزنك، تمت معالجتها بعملية رش دقيقة مضادة للتآكل. تتميز بميكانيكية عالية القوة، ومقاومة التآكل، ومقاومة التآكل، مما يتيح التشغيل المستقر على المدى الطويل في الأماكن الداخلية والخارجية المعقدة البيئات مثل ارتفاع درجة الحرارة والرطوبة العالية والغبار. معدل تسرب الغاز السنوي للغاز المملوء تبلغ نسبة المفاتيح الكهربائية ≥0.1%، مما يضمن استقرارًا تشغيليًا قويًا للمعدات ويقلل بشكل كبير من الصيانة اللاحقة التكاليف.

3. مجموعة وحدات ومرنة، عملية بسيطة ومريحة

المنتج يعتمد تصميم وحدة وظيفية موحدة، مما يسمح بدمج حر للوارد والصادر وحدات الخط، ووحدات PT، ووحدات المحولات وفقًا لاحتياجات توزيع الطاقة في الموقع، وتلبية المتطلبات الشخصية متطلبات التكوين للمشاريع المختلفة. يتم تقسيم اللوحة علميا، مع موحدة ترتيب الأزرار والمقابض والأدوات. يأتي قياسيًا مع تعليمات إجراءات التشغيل الواضحة، مخططات محاكاة الأسلاك الكهربائية الرئيسية، وعلامات التحذير من الجهد العالي، مما يقلل من تكاليف تعلم المشغل و خطر التنشيط العرضي، وتحقيق عملية موحدة وبسيطة.

4. مراقبة ذكية، تكاليف صيانة منخفضة

يمكن لأدوات المراقبة الذكية المدمجة استشعار ضغط الهواء الداخلي ودرجة الحرارة وحالة التشغيل المعدات في الوقت الحقيقي، والإبلاغ الفوري عن الأخطاء والشذوذات، وتحقيق الإنذار المبكر الذكي وعن بعد المراقبة. يلغي الهيكل المتكامل والمحكم الغلق الحاجة إلى الصيانة المتكررة واستبدال الأجزاء، مما يقلل بشكل كبير من عبء أعمال الصيانة ويحقق تشغيلًا عالي الكفاءة ومنخفض الاستهلاك.

المعلمات التقنية الأساسية

Huajidian 22kV SF6 GIS RMU Ring الوحدة الرئيسية Switchgear خضعت لعدة اختبارات صناعية صارمة، مما يضمن معايير متوافقة ومستقرة تلبي المعايير المحلية والدولية لتوزيع الطاقة ذات الجهد المتوسط المعدات:

- الفولطية المقدرة: 12 كيلو فولت/24 كيلو فولت

- التصنيف الحالي: 630A/1250A

- التردد المقدر: 50 هرتز

- تردد الطاقة يتحمل الجهد: 42 كيلو فولت/65 كيلو فولت

- جهد تحمل نبضات البرق: 75 كيلو فولت/125 كيلو فولت

- تصنيف الحماية: غرفة الغاز IP67/الكابينة IP4X

- معدل تسرب الغاز السنوي: .10.1% (خزانة مملوءة بالغاز)

سيناريوهات التطبيق الرئيسية

مع هيكلها المدمج، السلامة العالية، والاستقرار العالي، يتم استخدام هذه المعدات على نطاق واسع في مختلف المجالات سيناريوهات توزيع الطاقة ذات الجهد المتوسط:

1. الدعم الحضري: المناطق السكنية الحضرية، المجمعات التجارية، غرف توزيع الطاقة في مباني المكاتب

2. توزيع الطاقة الصناعية: المجمعات الصناعية، مصانع تصنيع شبكات توزيع الطاقة ذات الجهد المتوسط

3. شبكة الطاقة الحضرية: ترقيات شبكة توزيع الطاقة الحضرية وعقد إمدادات الطاقة للشبكة الحلقية

4. مشاريع البنية التحتية الرئيسية: أنظمة إمداد الطاقة للمرافق الحيوية مثل المطارات والسكك الحديدية والمستشفيات

حالة التطبيق الهندسي

1. شعار منغوليا الداخلية/مشروع تجديد شبكة الطاقة الحضرية بالمقاطعة

كانت الوحدة الرئيسية الحلقية التقليدية (RMU) في المناطق السكنية القديمة في إيجين هورو بانر، منغوليا الداخلية، فقيرة مقاوم للرطوبة والماء، مما يجعله عرضة لدخول الماء وقصر الدوائر خلال موسم الأمطار بشكل متكرر مما يؤثر على إمدادات الطاقة العادية للسكان. اعتمد هذا المشروع الوحدات الرئيسية الدائرية Huajidian 22kV SF6 GIS RMU RMU في دفعات. بالاعتماد على حماية IP67 المغلقة بالكامل والمقاومة الممتازة للتآكل، فهو يقاوم الماء بشكل فعال التراكم والتآكل الناتج عن البيئات الرطبة خلال موسم الأمطار، يحل مشكلة السهولة تماما فشل المعدات القديمة. بعد تشغيل المعدات، انخفض معدل انقطاع التيار الكهربائي في المنطقة انخفض بنسبة 95٪، مما أدى إلى توفير إمدادات طاقة مستمرة ومستقرة للسكان، واستكمال المناطق الحضرية بنجاح ترقية وتجديد سلامة شبكة التوزيع.

التعليمات

س 1: ما هو عمر الخدمة ودورة الصيانة لمجموعة المفاتيح الكهربائية للوحدة الرئيسية للوحدة الحلقية SF6 GIS RMU بقدرة 22 كيلو فولت؟

ج: تتبنى الوحدة الرئيسية الحلقية Huajidian RMU هيكلًا مقاومًا للتآكل مغلقًا بالكامل ونواة عالية الجودة المكونات، مع عمر خدمة مصمم يصل إلى 30 عامًا. بفضل معدل تسرب الهواء السنوي المنخفض للغاية والذي يبلغ ≥0.1% وتصميم مغلق بالكامل مقاوم للغبار والرطوبة، تتطلب المعدات الحد الأدنى من الصيانة. روتين تتطلب عمليات التفتيش فقط فحص ضغط الهواء وحالة التشغيل كل ستة أشهر، بالإضافة إلى إجراء احترافي شامل هناك حاجة إلى الصيانة كل 3-5 سنوات، مما يقلل بشكل كبير من تكاليف الصيانة على المدى الطويل.

سؤال 2: هل يمكن للمعدات أن تتحمل الظروف الخارجية القاسية مثل درجة الحرارة العالية والرطوبة العالية؟

ج: نعم. تستخدم خزانة المعدات صفائح فولاذية مطلية بالألمنيوم والزنك مع رش مضاد للتآكل عالي المستوى عملية، وتوفير مقاومة ممتازة للطقس ومقاومة للتآكل. المكونات الكهربائية الداخلية كاملة مختومة ومحمية، ومقاومة فعالة للتدخل من البيئات القاسية مثل ارتفاع درجة الحرارة، وارتفاع الرطوبة والغبار ورذاذ الملح. يمكن أن تعمل بثبات في نطاق -40 درجة مئوية إلى +85 درجة مئوية، وتتكيف مع العمل المعقد البيئات في مناطق مختلفة من الصين.

س3: هل يدعم المنتج التخصيص الشخصي وخدمات توجيه التثبيت في الموقع؟

ج: نعم. كشركة مصنعة وموردة محترفة، تستطيع Huajidian توفير التخصيص الشخصي الشامل للمنتج وحدات مدخل ومخرج المعدات، ووظائف المراقبة الذكية، ومعلمات الحماية، والمظهر علامات وفقا لاحتياجات المشروع. نحن نقدم خدمة وقفة واحدة تغطي دورة حياة المشروع بأكملها، بما في ذلك تصميم الحلول والتركيب في الموقع والتشغيل والتشغيل والصيانة ودعم ما بعد البيع. يقوم فريقنا الفني المحترف بحل جميع أنواع المشاكل في الموقع طوال المشروع.

ضمان العلامة التجارية Huajian

تلتزم Huajidian بفلسفة الجودة المتمثلة في "التسليم الخالي من العيوب وخدمة الدورة الكاملة". جميع 22kV SF6 GIS RMUR تخضع مجموعة المفاتيح الكهربائية للوحدة الرئيسية الحلقية لاختبارات صارمة، بما في ذلك جهد تحمل تردد الطاقة، والتفريغ الجزئي، وارتفاع درجة الحرارة، قبل مغادرة المصنع للتأكد من أن المنتجات تلبي معايير الصناعة واستخدام المشروع المتطلبات. بالاعتماد على نظام إنتاج موحد ونظام شامل لما بعد البيع، فإننا نقدم للعملاء مع حلول معدات توزيع الطاقة المتكاملة الاحترافية والفعالة والموثوقة، بدءًا من تصميم الحلول، إنتاج المعدات وتركيبها وتشغيلها لمرحلة ما بعد الصيانة.
