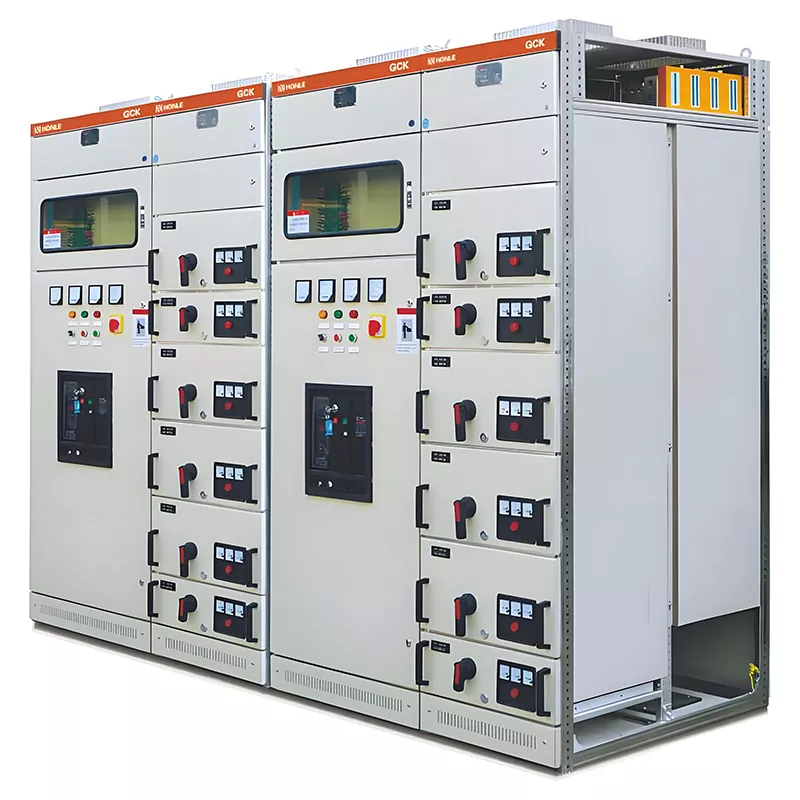

GCK المفاتيح الكهربائية ذات الجهد المنخفض

تستخدم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GCK تصميم درج قابل للسحب لسهولة الصيانة. فهو يسمح بتكوينات مرنة - بما في ذلك خزانات التغذية الواردة، وخزائن أدراج التغذية، وخزائن القياس - للتعامل مع التحكم في تشغيل/إيقاف المحرك وحماية الدائرة القصيرة/الحمل الزائد. إنه حل معياري منخفض الجهد لغرف توزيع الطاقة ذات السعة العالية.

باعتبارنا مزودًا موثوقًا لحلول توزيع الطاقة الشاملة، فإننا نقدم العديد من خدمات التخصيص ذات القيمة المضافة: أبعاد الخزانة غير القياسية، والمعالجات المتخصصة المضادة للتآكل/الرطوبة، وتكامل وحدات الاتصال عن بعد ومراقبة الطاقة عبر الإنترنت. كما نقدم أيضًا استطلاعات مجانية لموقع ما قبل المشروع لضمان توافق المعدات مع تخطيط تحميل الموقع.

تأتي كل وحدة مع شهادة 3C، وشهادة مطابقة المصنع، ومخطط النظام الأساسي. تحمل الصفائح المعدنية للخزانة ضمانًا لمدة عامين، بينما تلتزم المكونات الداخلية بمعايير ضمان الشركة المصنعة الأصلية؛ كما نقوم بتوفير الاستشارات الفنية مدى الحياة وتوريد قطع الغيار.

سيناريوهات التطبيق

1. تعرض المنشآت الصناعية والمصانع الكيماوية والورش الساحلية لرذاذ الملح

2. المجمعات التجارية الكبرى والمباني المكتبية

3. النقل بالسكك الحديدية في المناطق الحضرية ومشاريع أنفاق الخدمات تحت الأرض البلدية

4. مناطق التحكم المركزية بالمحركات وغرف توزيع/قياس الطاقة داخل المجمعات الصناعية

نموذج

المعلمات التقنية الكهربائية الأساسية

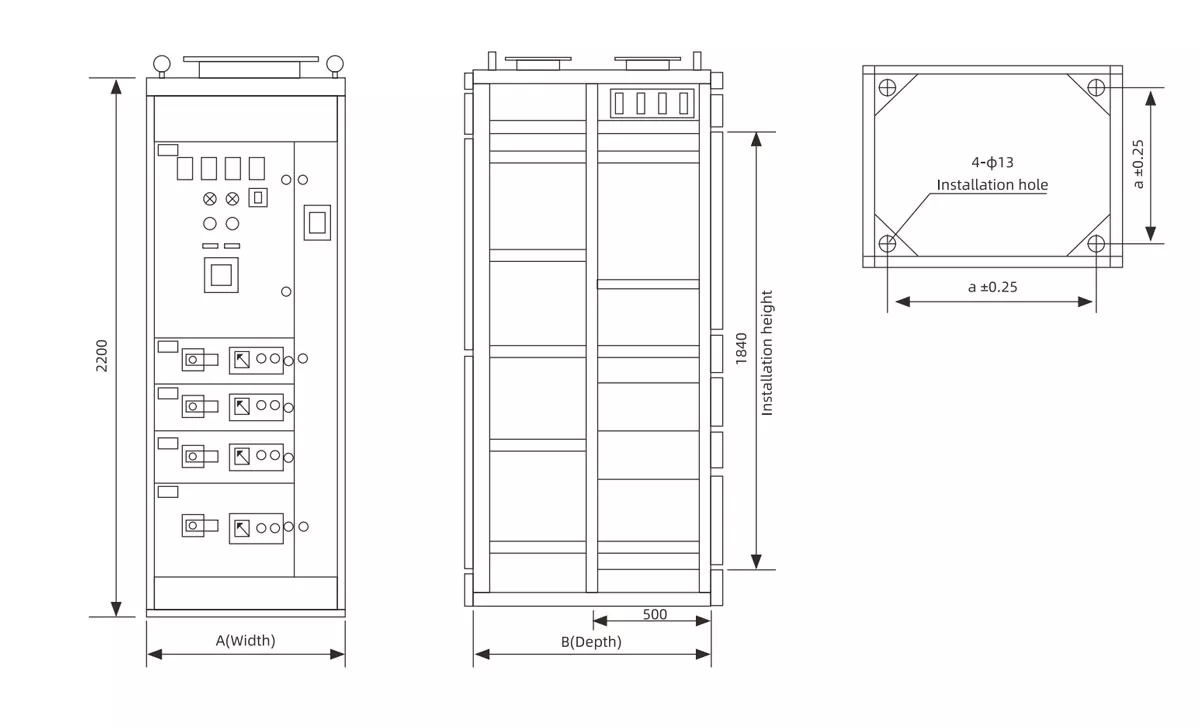

التصميم الهيكلي والميزات الرئيسية

1. خزانة مجمعة بمسامير ذات ملف تعريف 8MF (خالية من اللحام)

يتم تجميع الخزانة باستخدام مقاطع ومسامير قياسية مشكلة على البارد 8MF، مما يخلق إطارًا خاليًا من اللحام مع قوة ميكانيكية عالية قادرة على تحمل التشوه الناتج عن القوى الكهرومغناطيسية ذات الدائرة القصيرة.

ألواح الخزانات مصنوعة من الفولاذ المدرفل على البارد، وتمت معالجتها بالرش الكهروستاتيكي بالتخليل والفوسفات والإيبوكسي للحصول على مقاومة فائقة للتآكل والشيخوخة، مما يضمن المتانة دون الصدأ أو تقشير الطلاء أثناء الاستخدام طويل الأمد في غرف التوزيع. يتم حجز القواطع المعيارية مسبقًا لتسهيل الترقيات والتعديلات المستقبلية.

2. أدراج تعشيق أمان ثلاثية المواضع

- موضع الخدمة: تم إدخال الدرج بالكامل؛ يتم توصيل كل من دوائر التحكم الرئيسية والثانوية، مما يتيح التشغيل العادي.

- موضع الاختبار: الدائرة الرئيسية مفصولة؛ دائرة ثانوية يتم تنشيطها للاختبار/التشغيل دون دفع الأحمال في اتجاه مجرى النهر.

- الوضع المنفصل: الدرج مسحوب بالكامل؛ يتم إلغاء تنشيط كل من الدوائر الرئيسية والثانوية، مما يضمن السلامة أثناء الصيانة واستبدال المكونات.

مزود بآلية قفل ميكانيكية تمنع السحب القسري أثناء تنشيط الدرج، مما يقضي على مخاطر السلامة.

مزايا المنتج الأساسية

1. تكلفة أقل لتوسيع السعة والتعديل التحديثي

تسمح مواصفات وحدة الأدراج القياسية بإضافة سعة تحميل ببساطة عن طريق تركيب وحدات أدراج إضافية - دون تعديل إطار الخزانة الرئيسي - مما يؤدي إلى تكاليف تعديل أقل بكثير من تلك الخاصة بخزائن GGD من النوع الثابت.

2. استغلال المساحة بشكل أعلى

مع أبعاد خارجية متطابقة، تستوعب مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK دوائر صادرة أكثر بنسبة 60% من الخزانات الثابتة، مما يقلل من المساحة المطلوبة لغرفة توزيع الطاقة ويوفر تكاليف الهندسة المدنية.

3. القدرة على التكيف البيئي القوي

تناسب النماذج القياسية البيئات الداخلية التقليدية؛ تتوفر خزانات IP54 المخصصة المضادة للتآكل للظروف القاسية مثل المصانع الكيماوية، وأنفاق المرافق تحت الأرض، والمناطق الساحلية ذات التعرض العالي للضباب الملحي.

4. يدعم الترقيات الذكية

ويمكن إضافة وحدات للاتصال عن بعد ومراقبة استهلاك الطاقة عبر الإنترنت لتمكين تحميل البيانات وإنذارات الأخطاء عن بعد، مما يسهل التحول الرقمي للمصانع الذكية والمباني الذكية.

أمثلة على مشاريع العالم الحقيقي

الحالة 1: مصنع الكيماويات الساحلية الجميلة في شاندونغ

نظرًا للرطوبة العالية والتآكل الشديد الناجم عن الضباب الملحي، قام المصنع بشراء 32 وحدة من مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK IP54 المخصصة المضادة للتآكل من HUAJIDIAN. تتميز الوحدات بطبقات سميكة مضادة للتآكل وتصميمات أدراج محكمة الغلق، وقد عملت الوحدات بشكل مستمر لمدة أربع سنوات دون الصدأ أو تدهور العزل. يمكن سحب المحركات الموجودة على خطوط الإنتاج الفردية للصيانة دون انقطاع التيار الكهربائي على مستوى المصنع، مما يقلل الخسائر المرتبطة بوقت التوقف عن العمل بنسبة 70% مقارنة بالخزائن الثابتة السابقة.

الحالة 2: مبنى المكاتب التجارية المكون من 38 طابقًا في جيانغسو

تم تجهيز غرفة توزيع الطاقة تحت الأرض بـ 18 خزانة قياسية IP30، للتعامل مع توزيع الطاقة لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والمصاعد، والإضاءة، ومعدات السلامة من الحرائق. يوفر تصميم الدرج عالي الكثافة ما يقرب من 20 مترًا مربعًا من مساحة الهندسة المدنية في غرفة توزيع الطاقة؛ مجهزة بوحدة مراقبة استهلاك الطاقة، يمكن لإدارة الممتلكات عرض بيانات الكهرباء في الوقت الفعلي لتحسين الاستخدام في أوقات الذروة / خارج أوقات الذروة وتقليل تكاليف الكهرباء.

التعليمات

س1: هل يمكن استخدام المفاتيح الكهربائية ذات الجهد المنخفض GCK في المصانع الكيماوية أو المناطق الساحلية ذات بيئات رش الملح؟

ج1: نعم. تتوفر إصدارات عالية الحماية (IP40، IP54)، تتميز بخزائن سميكة مطلية بالإيبوكسي، وأدراج محكمة الغلق، ومعالجات أسطح مقاومة لرذاذ الملح، مما يجعلها مناسبة لورش العمل الكيميائية، وأنفاق المرافق تحت الأرض، والمرافق الساحلية؛ الإصدار القياسي IP30 مناسب فقط لغرف توزيع الطاقة الداخلية الجافة والخالية من الغازات المسببة للتآكل.

س2: ما هي الاختلافات بين مجموعة المفاتيح الكهربائية القابلة للسحب GCK ومجموعة المفاتيح الكهربائية الثابتة GGD فيما يتعلق بتوسيع السعة وعدد الدوائر الصادرة؟

ج2: هناك اختلافان رئيسيان: أولاً، أدراج GCK موحدة؛ إن إضافة أحمال جديدة يتطلب ببساطة تركيب درج إضافي دون تعديل إطار الخزانة، مما يؤدي إلى تكاليف تعديل أقل من نصف تكاليف وحدات GGD. ثانيًا، بالنسبة للخزائن ذات الحجم نفسه، يتم زيادة عدد الدوائر الصادرة بنسبة 60%، مما يقلل بشكل كبير من الاستثمار في الهندسة المدنية لغرفة توزيع الطاقة.
