GCS المفاتيح الكهربائية ذات الجهد المنخفض

تتميز مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض HUAJIDIAN GCS بتصميم خزانة معدنية رأسية مغلقة وتعمل كوحدة توزيع واسعة النطاق للتطبيقات الصناعية والتجارية عالية الطاقة. على عكس صناديق التوزيع السكنية الثابتة، يستخدم هذا المنتج هيكل درج معياري قابل للسحب يدمج وظائف استقبال الطاقة وتوزيعها والتحكم فيها وحمايتها، مما يجعله مثاليًا لظروف التشغيل عالية الطاقة والمتطلبة.

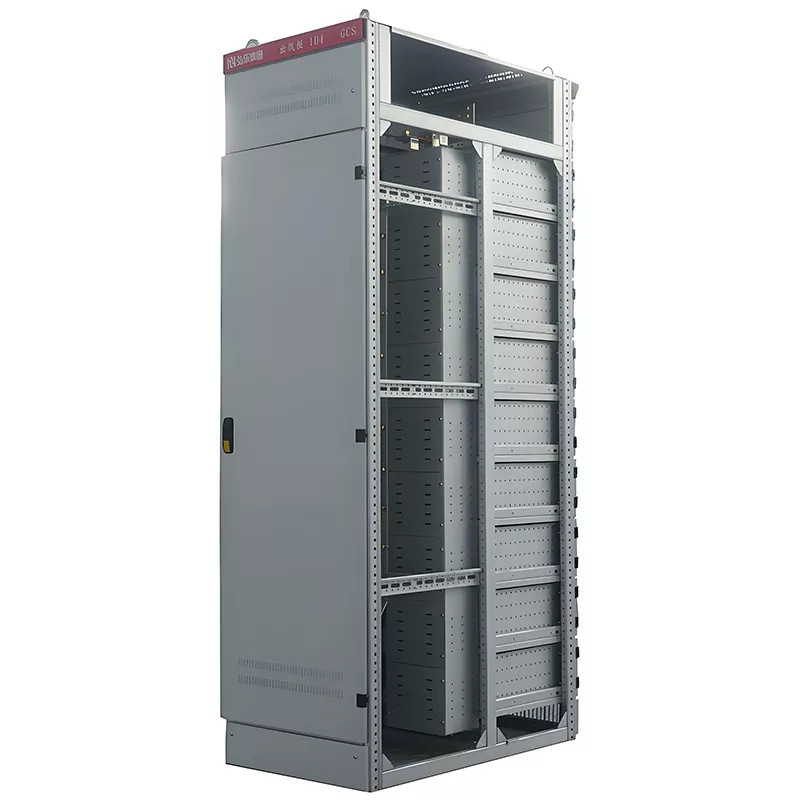

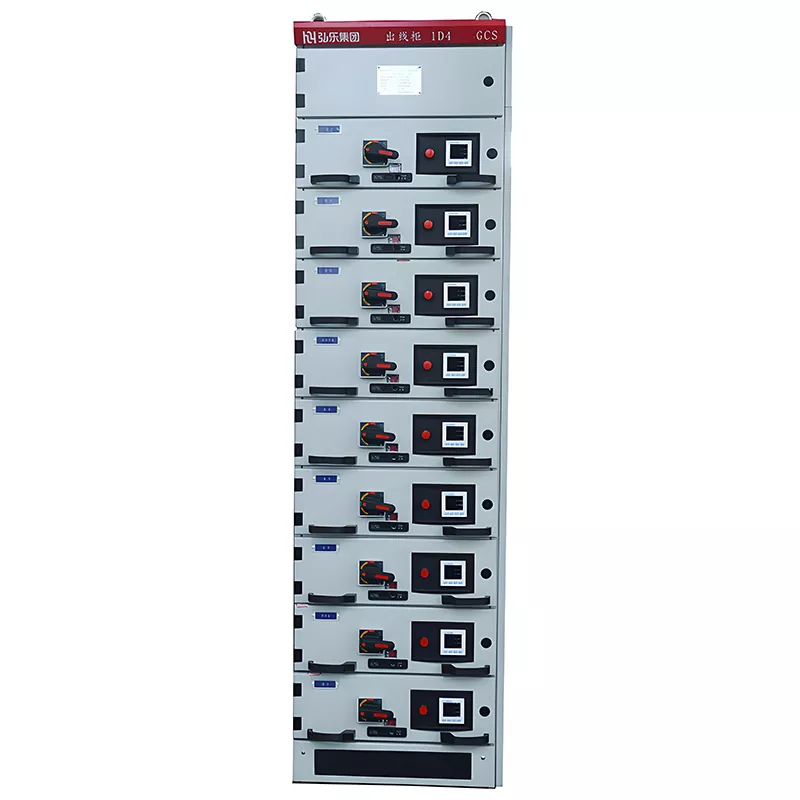

يتميز المنتج بتصميم صناعي صارم؛ يسهل شريط التعريف الأحمر الموجود أعلى الخزانة التعرف السريع، بينما يمنع القفل المخصص الموجود على الباب الأمامي الفتح العرضي ويضمن السلامة التشغيلية. تتميز المعدات بتصنيف حماية شامل مرتفع، مما يحمي المكونات الداخلية بشكل فعال من الغبار والأجسام الغريبة الصلبة والمياه المتساقطة. يتم وضع المكونات الكهربائية الأساسية - مثل قواطع الدائرة والموصلات - داخل وحدات أدراج مستقلة، مما يتيح تقسيم الدوائر المعيارية وضمان التشغيل الفعال بالإضافة إلى الصيانة المستقبلية المريحة.

مزايا المنتج الرئيسية

1. صيانة فعالة وتقليل خسائر التوقف عن العمل

تعد وحدة الأدراج القابلة للسحب ميزة بارزة. في حالة حدوث عطل في الدائرة أو أثناء الصيانة الروتينية، يمكن للموظفين ببساطة سحب وحدة الأدراج المحددة للفحص أو الإصلاح أو الاستبدال الكامل دون تفكيك الخزانة بأكملها أو قطع الطاقة عن المنشأة بأكملها. يقلل هذا الهيكل بشكل كبير من وقت التوقف عن العمل، ويمنع الأعطال المحلية من التسبب في انقطاع التيار الكهربائي على نطاق واسع، ويحسن بشكل ملحوظ استمرارية واستقرار مصدر الطاقة.

2. السلامة والموثوقية والقدرة على التكيف البيئي القوي

بفضل تصنيف الحماية IP41، يمنع المنتج بشكل فعال دخول الأجسام الغريبة الصلبة ويحمي المكونات الداخلية من الماء المتساقط عموديًا، مما يضمن التشغيل المستقر في البيئات الصناعية المعقدة التي تتميز بالغبار أو الرطوبة. بالإضافة إلى ذلك، تتميز المعدات بمقاومة ممتازة لدائرة القصر، وقادرة على تحمل تيارات دائرة القصر اللحظية الضخمة. وهذا يمنع بشكل فعال احتراق المعدات وانقطاع الطاقة الناتج عن الدوائر القصيرة، مما يضمن مستوى عالٍ من السلامة التشغيلية.

3. التوافق الذكي وسهولة التوسع/الترقية

تتميز مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GCS بواجهات اتصال قابلة للتطوير بدرجة عالية، مما يسمح بالتكامل السلس مع أنظمة شبكات الكمبيوتر الآلية. إنه يتيح المراقبة الذكية والتحكم عن بعد ونقل البيانات داخل نظام توزيع الطاقة، مما يلبي متطلبات التشغيل الذكي والآلي في توزيع الطاقة الحديث. ويسهل تصميمه المعياري الإنتاج الضخم في المصنع مع تبسيط عملية التثبيت والتشغيل في الموقع وتوسيع القدرة أو ترقيتها في المستقبل.

المواصفات الفنية الأساسية

يتم تصنيع مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض HUAJIDIAN GCS وفقًا للمعايير الوطنية والصناعية. إنه يوفر مواصفات دقيقة وأداء مستقر، ويغطي بشكل شامل تطبيقات توزيع الطاقة ذات الجهد المنخفض السائدة:

1. الفولطية المقدرة: تشمل الخيارات 380 فولت، و400 فولت، و660 فولت، وهي متوافقة مع الغالبية العظمى من معايير إمدادات الطاقة ذات الجهد المنخفض الصناعية والمدنية؛

2. التيار المقدر لقضيب التوصيل الرئيسي: يصل إلى 6300 أمبير، لتلبية متطلبات توزيع الطاقة العالية؛

3. مقاومة الدائرة القصيرة: تصل ذروة مقاومة التيار المقدر لقضيب التوصيل الرئيسي إلى 220kA، مما يوفر مقاومة قوية للأعطال اللحظية؛

4. تصنيف الحماية: IP41، مناسب لبيئات توزيع الطاقة الصناعية والتجارية والبناءية الداخلية؛

5. الميزات الهيكلية: تصميم درج معياري بالكامل، يدعم الصيانة المستقلة واستبدال الدوائر الفردية.

سيناريوهات التطبيق الرئيسية

بفضل التكنولوجيا الناضجة، والأداء المستقر، والتوافق القوي، فإن مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GCS تستخدم على نطاق واسع في سيناريوهات توزيع الطاقة الحرجة. وتشمل هذه مراكز التحكم لمحطات الطاقة الحرارية والكهرومائية، وأنظمة توزيع الطاقة للمؤسسات البتروكيماوية، ومراكز التحكم في الطاقة للصناعات المعدنية والنسيجية، وغرف التوزيع في المباني الشاهقة. وهو مناسب بشكل خاص للتطبيقات التي تتطلب استقرارًا عاليًا لإمدادات الطاقة ومراقبة ذكية عبر الشبكة.

حالة التطبيق في العالم الحقيقي

1.خلفية المشروع: احتاجت إحدى شركات البتروكيماويات المتكاملة الكبيرة في شرق الصين إلى تحديث نظام توزيع الطاقة على مستوى المصنع. كانت صناديق التوزيع من النوع الثابت الحالية مرهقة في الصيانة، مما أدى إلى توقف طويل أثناء الأعطال، وافتقارها إلى قدرات المراقبة الذكية - حيث فشلت في تلبية المتطلبات الأساسية لإمدادات الطاقة المستمرة والمستقرة لخطوط إنتاج المواد الكيميائية.

2.حل التطبيق: قامت المؤسسة بشراء 32 وحدة من مجموعة المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض HUAJIDIAN GCS لنشرها في ورشة توزيع الطاقة الأساسية الخاصة بها. تتصل المعدات بنظام مراقبة الطاقة الآلي الخاص بالمؤسسة عبر واجهات اتصال موسعة، مما يتيح مراقبة بيانات التوزيع في الوقت الفعلي والإنذار المبكر بالأخطاء عن بعد. يسمح هيكل الدرج المعياري بالتحكم المستقل وحماية الدوائر عبر خطوط الإنتاج المختلفة.

3.نتائج التطبيق: بعد النشر، تم تقليل مدة انقطاع التيار الكهربائي لصيانة الدائرة الواحدة بنسبة تزيد عن 80%، وتم تعزيز مرونة النظام في مواجهة أعطال الدائرة القصيرة بشكل كبير، وانخفض معدل فشل إمداد الطاقة السنوي إلى ما يقرب من الصفر. تعمل إمكانات المراقبة الذكية على تسهيل إدارة الطاقة المحسنة، مما يقلل بشكل فعال من مخاطر التشغيل وتكاليف الطاقة، مع إظهار موثوقية المنتج بالكامل وعمليته في البيئات الصناعية المتطورة.

التعليمات

س 1: ما هو الفرق الرئيسي بين مجموعة المفاتيح الكهربائية القابلة للسحب GCS وصناديق التوزيع الثابتة القياسية؟

يكمن الاختلاف الأساسي في الهيكل المعياري القابل للسحب. تتميز صناديق التوزيع الثابتة القياسية بتصميم متجانس وثابت، مما يتطلب إيقاف تشغيل الطاقة بالكامل وتفكيك الوحدة للصيانة أو استبدال المكونات. في المقابل، مجموعة المفاتيح الكهربائية HUAJIDIAN GCS تستخدم تصميم وحدة الأدراج المستقلة؛ وتقابل كل دائرة درجًا محددًا يمكن سحبه بشكل فردي للصيانة أو الاستبدال دون انقطاع الطاقة عن الدوائر الأخرى، وبالتالي ضمان استمرارية أكبر للطاقة. بالإضافة إلى ذلك، فإن تصنيف حماية الدخول للمنتج، والقدرة على حمل التيار، وقدرات الشبكات الذكية يتجاوز بكثير تلك الخاصة بصناديق التوزيع الثابتة القياسية من الدرجة المدنية.

Q2: هل يمكن تخصيص مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GCS؟

نعم. كمصنع ومورد محترف، يمكن لشركة HUAJIDIAN تخصيص عدد الأدراج، وتكوينات الدوائر، وأنواع واجهة الاتصال، وأبعاد الخزانة بناءً على متطلبات توزيع الطاقة المحددة لقطاعات مثل توليد الطاقة، والمعالجة الكيميائية، والبناء. من خلال الاستفادة من نظام إنتاج المصنع الموحد، نقوم بتنفيذ الإنتاج المخصص بكفاءة مع ضمان امتثال المنتج واستقرار التشغيل، وتلبية احتياجات توزيع الطاقة المتنوعة لمختلف الصناعات.

س3: ما هي خدمات ما بعد البيع المضمنة في المنتج؟

توفر HUAJIDIAN خدمة ما بعد البيع شاملة ومتكاملة لمجموعات المفاتيح الكهربائية ذات الجهد المنخفض GCS طوال دورة حياة المنتج. تشمل الخدمات إرشادات التثبيت في الموقع، وتشغيل المعدات، والتدريب التشغيلي، والتوجيه بشأن عمليات الفحص والصيانة الدورية، والاستجابة السريعة للاستفسارات عن الأخطاء. يتم توفير خدمات الضمان لقضايا جودة المنتج بما يتفق بدقة مع معايير الصناعة. يمكن للمستخدمين الاستفسار عن مواصفات المنتج وخيارات التخصيص وعروض الأسعار ومسائل ما بعد البيع في أي وقت؛ سيقدم فريقنا الفني المحترف حلولاً مخصصة على الفور.

الأداء الكهربائي
