خزانة توزيع الكهرباء ذات الجهد المنخفض

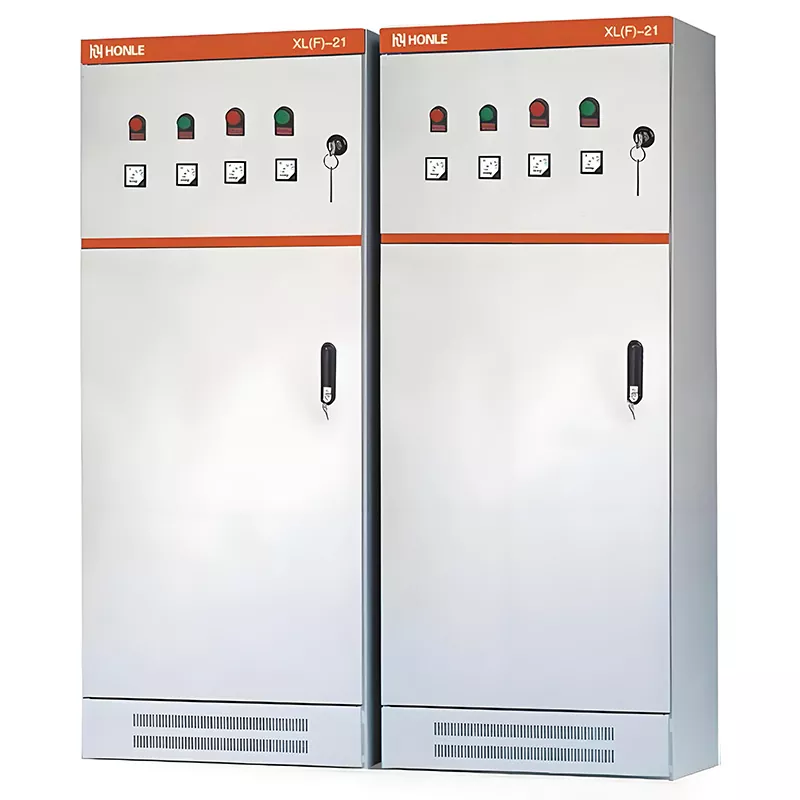

تتميز خزانة توزيع الكهرباء ذات الجهد المنخفض XL(F)-21 المخصصة من HUAJIDIAN بغلاف كلاسيكي باللون الرمادي والأبيض مع شريط برتقالي في الأعلى. ينقسم باب الخزانة إلى قسم تشغيل علوي وحجرة معدات سفلية محكمة الغلق، مع باب قابل للقفل لضمان السلامة التشغيلية. توفر فتحة التهوية المدمجة في الأسفل تبديد الحرارة والحماية من الغبار.

تأتي اللوحة الأمامية بشكل قياسي مع مؤشرات حالة حمراء/خضراء (التشغيل/الخطأ)، ومقاييس الجهد والتيار، ومفتاح تحكم رئيسي، مما يسمح بمراقبة حالة الدائرة في الوقت الحقيقي دون فتح الخزانة. يتميز التثبيت بالمرونة، ويدعم الوضع المستقل المثبت على الحائط أو التكوينات المعيارية جنبًا إلى جنب، مما يجعله مناسبًا لمشاريع توزيع الطاقة ذات السعة العالية ومتعددة الدوائر.

كمورد عالمي لمعدات توزيع الطاقة، تقوم HUAJIDIAN بتشغيل مصنعها الخاص، مع الالتزام الصارم بكل من معايير GB/T 7251.12-2013 وIEC 60439. وبفضل سجل حافل من تنفيذ المشاريع الناجحة، فإن الخزانات مناسبة بشكل موثوق لبيئات مثل المنشآت الصناعية المتربة، والمباني التجارية، والبنية التحتية البلدية، وتلبية متطلبات السلامة بالكامل للتطبيقات الكهربائية الصناعية والمدنية.

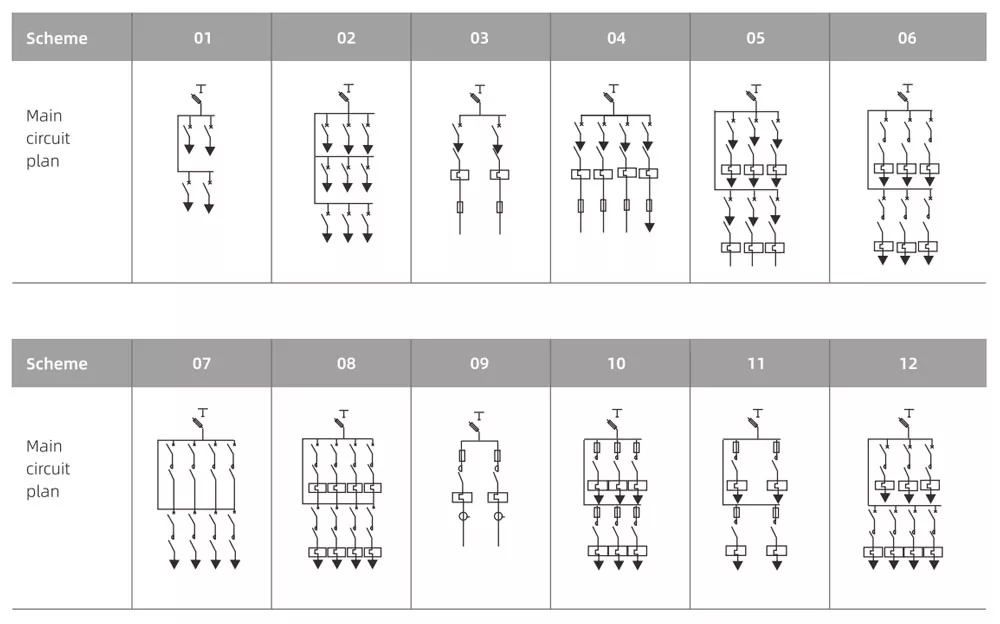

نموذج

المعلمات التقنية الأساسية

صور مفصلة

مزايا المنتج الرئيسية

1. هيكل كوة مطور مقاوم للغبار

على عكس خزانات XL-21 القياسية، يتميز طراز XL(F) بإغلاق محسن عند مفاصل الخزانة وفتحات سفلية محسنة. يضمن هذا التصميم التهوية مع منع الغبار والرطوبة، وبالتالي تقليل خطر حدوث دوائر قصيرة وشيخوخة المكونات - مما يجعله مثاليًا لورش العمل المتربة في صناعات مثل الصب والمنسوجات والتصنيع الآلي.

2. نظام حماية السلامة متعدد الطبقات

حماية مزدوجة (الحمل الزائد، وقصر الدائرة، والتسرب الأرضي) لكل من قواطع الدائرة الرئيسية والفرعية، وتتميز بأضواء مؤشر الخطأ الحمراء للتنبيهات المرئية الفورية فيما يتعلق بحالات شذوذ الدائرة؛ التأريض المستقل لباب الخزانة والإطار وقضبان التوصيل النحاسية، جنبًا إلى جنب مع تصميم أرضي محايد منفصل، يزيل خطر بقاء حاوية الخزانة حية؛ آلية القفل المزدوج (مفتاح التحكم الرئيسي + قفل الباب الميكانيكي) تضمن انقطاع الطاقة أثناء الصيانة، مما يمنع التشغيل العرضي أثناء التشغيل.

3. قضبان توصيل نحاسية متينة وعالية النقاء وموفرة للطاقة

التكوين القياسي باستخدام قضبان التوصيل النحاسية الصلبة TMY القياسية الوطنية (GB)، التي توفر موصلية فائقة وقدرة عالية على حمل التيار، مما يضمن الحد الأدنى من توليد الحرارة أثناء التشغيل بالحمل الكامل على المدى الطويل؛ تعمل ثقوب قضبان التوصيل القياسية والأسلاك الفرعية المنظمة على تقليل مقاومة التلامس، وبالتالي تقليل فقدان الطاقة وتكاليف الكهرباء بمرور الوقت.

4. خيارات التخصيص والتوريد المرنة

يدعم مصنع HUAJIDIAN نموذجين للتوريد: الخزانات المجمعة بالكامل والمثبتة مسبقًا بمكونات قياسية وطنية، أو مبيعات الخزانات الفارغة المصحوبة بمجموعة كاملة من المواد المساعدة (قضبان التوصيل النحاسية، وأقفال الأبواب، وقضبان التثبيت)؛ يمكن تخصيص أبعاد الخزانة وتصنيفات الحماية والدوائر الداخلية وفقًا لمتطلبات محددة.

الظروف البيئية المطبقة

1. درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية؛ متوسط ​​درجة الحرارة على مدار 24 ساعة لا يتجاوز 35 درجة مئوية؛

2. ارتفاع التثبيت: ≥2000m؛ حلول ديراتينج المتاحة للتطبيقات على ارتفاعات عالية؛

3. الرطوبة المحيطة: الرطوبة النسبية ≥90% (عند 20 درجة مئوية، بدون تكثيف)؛ يمكن تركيب مراوح إزالة الرطوبة لبيئات الورش الرطبة؛

4. السيناريوهات المحظورة: ليس للاستخدام الخارجي؛ غير مناسبة للبيئات ذات الغازات شديدة التآكل أو الأجواء القابلة للاشتعال/الانفجار؛ يلزم وجود خزانات متخصصة مقاومة للانفجار في المناطق المعرضة لخطر الانفجار.

دراسة حالة التطبيق في العالم الحقيقي

الحالة 1: ورشة غزل المنسوجات واسعة النطاق (البيئة الصناعية ذات الغبار)

قامت شركة تصنيع منسوجات محلية كبرى بشراء 16 وحدة من خزانة توزيع الكهرباء ذات الجهد المنخفض HUAJIDIAN XL(F)-21 400A لاستخدامها في خطوط إنتاج الغزل الخاصة بها. تولد الورشة كميات كبيرة من وبر القطن والغبار على مدار العام؛ بفضل فتحات التهوية المقاومة للغبار IP30، تعمل المعدات بشكل مستمر لمدة عام دون تراكم الغبار أو أعطال الدائرة القصيرة، مما يقلل من تكرار الصيانة بنسبة 60% مقارنة بوحدات XL-21 القياسية. يتم توصيل الخزانات المتعددة بالتوازي للتحكم المركزي في 48 ماكينة غزل، مما يسهل المراقبة الموحدة واستكشاف الأخطاء وإصلاحها بسرعة.

دراسة الحالة 2: مبنى المكاتب التجارية الشاهق متعدد الاستخدامات (سيناريو البنية التحتية المدنية)

مبنى المكاتب التجارية المكون من 22 طابق مجهز بثماني خزائن توزيع الطاقة الرئيسية HUAJIDIAN 630A وأربعة وعشرون خزانة توزيع فرعية. تتناسب البيئة الداخلية مع تصنيف الحماية IP30 القياسي، في حين تعمل الأدوات البصرية الأمامية على تقليل عبء العمل لعمليات التفتيش الروتينية. يمنع تصميم التأريض المستقل الكهرباء الساكنة من التداخل مع الإلكترونيات المكتبية الحساسة، ويتناسب الهيكل القائم على الأرض والمتاخم للجدار بشكل مثالي مع أعمدة الرفع الكهربائية الضيقة للمبنى.

التعليمات

س1: ما هو الفرق الرئيسي بين خزانة XL (F)-21 المقاومة للغبار وخزانة التوزيع القياسية XL-21؟

ج: XL (F)-21 هو نموذج مقاوم للغبار من HUAJIDIAN؛ فهو يتميز بشرائط مانعة للتسرب عند طبقات الخزانة وفتحات محسنة مقاومة للغبار في القاعدة، مما يوفر مقاومة فائقة للغبار - وهو مثالي لورش العمل المتربة مثل منشآت النسيج أو الصب. يوفر الطراز XL-21 القياسي حماية IP30 الأساسية فقط دون تعزيز مقاومة الغبار، مما يجعله أكثر ملاءمة للبيئات النظيفة مثل مباني المكاتب.

س2: ما هي السعة القصوى للتيار وعدد الدوائر الفرعية لخزانة التوزيع الكهربائية ذات الجهد المنخفض القياسية؟ هل يمكن توسيع القدرات؟

ج: تدعم الخزانة القياسية تصنيف المفتاح الرئيسي الذي يصل إلى 630 أمبير ويمكن أن تستوعب من 6 إلى 12 دائرة فرعية حسب عرض الخزانة. لتلبية متطلبات السعة الأعلى، يمكن توصيل خزانات متعددة بالتوازي دون الحاجة إلى تعديلات هيكلية إضافية.

س3: هل من الممكن شراء الخزانة الفارغة فقط وتركيب المكونات بنفسي؟ ما هي الملحقات المضمنة؟

ج: تقدم HUAJIDIAN خزانة فارغة مقاس XL (F)-21 للشراء المنفصل، كاملة مع ملحقات التثبيت مثل قضبان التوصيل النحاسية TMY، والأقفال المضادة للسرقة، وقضبان DIN، والكتل الطرفية. الأحجام القياسية متاحة بسهولة، ويمكن أيضًا تخصيص الخزانات غير القياسية وفقًا لرسوماتك.
