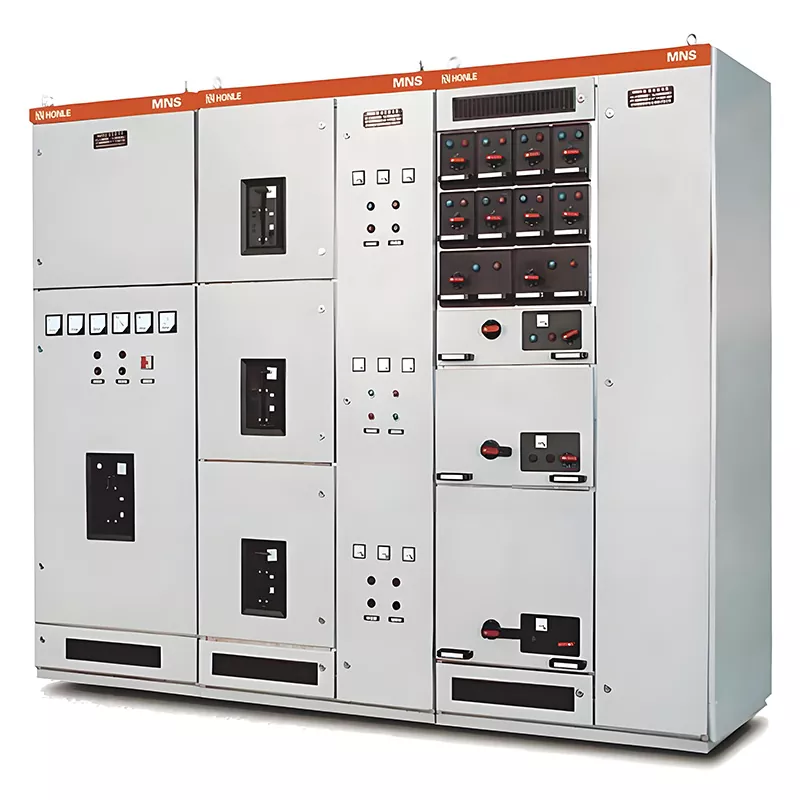

MNS المفاتيح الكهربائية ذات الجهد المنخفض

التوزيع المستقر للطاقة هو الأساس للتشغيل السلس للمصانع والمباني؛ تحدد المفاتيح الكهربائية القابلة للسحب ذات الجهد المنخفض بشكل مباشر السلامة والكفاءة التشغيلية ومستوى الذكاء لشبكة الطاقة بأكملها. قامت HUAJIDIAN بتطوير مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS جنبًا إلى جنب مع سلسلة GCK وMNS، مما أدى إلى تحسين التصميمات بناءً على سنوات من الخبرة الصناعية وتعليقات العملاء العالمية.

يتوافق هذا الجهاز مع أنظمة طاقة التيار المتردد ثلاثية الطور 50/60 هرتز (الجهد المقدر 380 فولت/400 فولت/690 فولت) ويستخدم لنقل الطاقة وتوزيعها، والتحكم في المحرك، وتعويض الطاقة التفاعلية. على عكس الخزانات الثابتة التقليدية، يقوم هيكل الدرج القابل للسحب بعزل الوحدات الوظيفية عن الدائرة الرئيسية. يمكن سحب الوحدة المعيبة للصيانة بشكل فردي دون إيقاف تشغيل الخزانة بأكملها، مما يقلل بشكل كبير من خطر توقف خط الإنتاج.

مزايا المنتج الرئيسية

1. تخطيط الخزانة الموحد والمعياري

تستخدم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS مجموعة وحدات موحدة؛ يتم ترتيب قضبان التوصيل الرئيسية والفرعية في مناطق منفصلة، ​​مما يدعم الأسلاك الأفقية والرأسية. يمكن إضافة دوائر الأدراج والوحدات الوظيفية أو إزالتها بمرونة بناءً على متطلبات التحميل في الموقع دون الحاجة إلى إعادة تصميم الخزانات المخصصة. يؤدي هذا إلى تقليل وقت الإنتاج والتسليم بشكل كبير، مما يجعله مثاليًا لتوسعات المصانع المرحلية ومشاريع تجديد المباني.

2. حماية عالية IP41 + هيكل معزول وآمن قابل للسحب

تتميز الخزانة بتصنيف حماية IP41، مما يحجب الأجسام الغريبة الصلبة التي يزيد حجمها عن 1 مم ويمنع دخول الغبار والاتصال العرضي بالأجزاء الحية. تضمن الأدراج المستقلة العزل المادي بين الوحدة والدائرة الرئيسية؛ تتضمن الصيانة سحب الدرج المعيب فقط، وبالتالي تجنب انقطاع التيار الكهربائي على نطاق واسع وتعزيز السلامة التشغيلية.

3. قدرة استثنائية على تحمل ماس كهربائى

يتميز قضيب التوصيل الرئيسي بتيار تشغيل مقنن بحد أقصى يبلغ 6300 أمبير، تيار تحمل لفترة قصيرة يبلغ 100 كيلو أمبير/1 ثانية، وتيار تحمل الذروة يبلغ 220 كيلو أمبير/0.1 ثانية. تتوفر قضبان التوصيل الفرعية في إصدارات قياسية ومعززة: النوع القياسي يتحمل ذروة تيار تبلغ 105 كيلو أمبير/0.1 ثانية، بينما يصل النوع المعزز إلى 176 كيلو أمبير/0.1 ثانية. في حالة حدوث عطل في الدائرة الكهربائية القصيرة، فإن هيكل الخزانة وقضبان التوصيل تقاوم التشوه وتمنع تسرب القوس، مما يضمن استقرار الشبكة.

4. واجهات محجوزة لتوسيع المراقبة الذكية

تأتي جميع وحدات المفاتيح الكهربائية ذات الجهد المنخفض من MNS مزودة بشكل قياسي بواجهات اتصالات الكمبيوتر، مما يتيح التكامل مع منصات التشغيل الآلي للمصانع، وأنظمة توزيع الطاقة الذكية في المباني، وأنظمة التحكم المركزية في محطات الطاقة. في البيئات الآلية للغاية - مثل مصانع البتروكيماويات ومحطات الطاقة الحرارية - تعمل هذه الوحدات على تسهيل الحصول على البيانات عن بعد ومراقبة العمليات والإنذار المبكر بالأخطاء، مما يدعم إنشاء شبكات توزيع طاقة ذكية بدون طيار.

المعلمات التقنية الأساسية

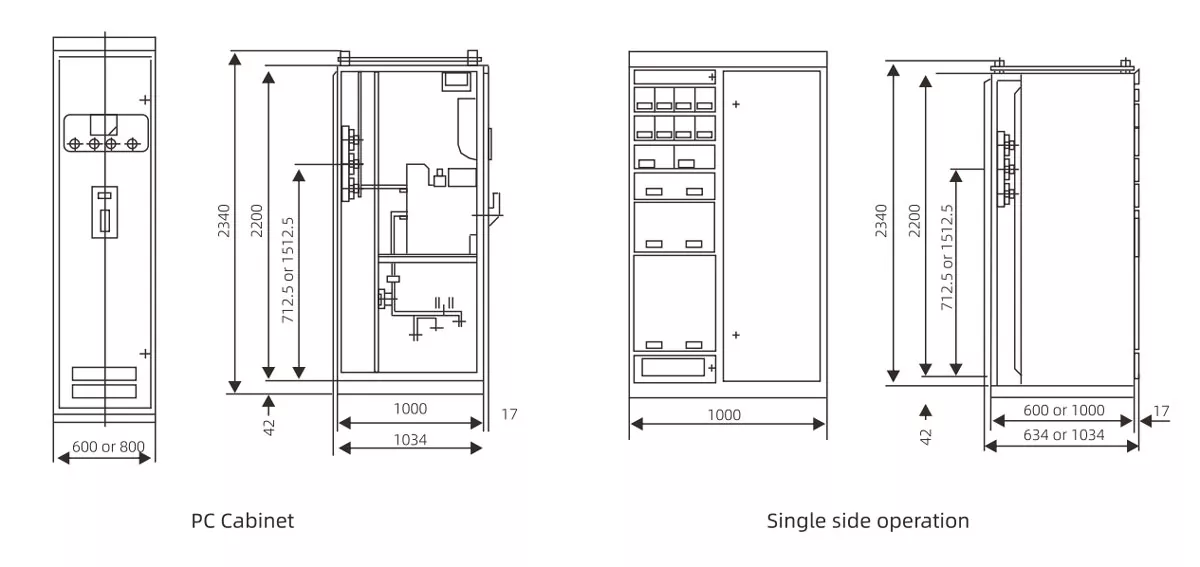

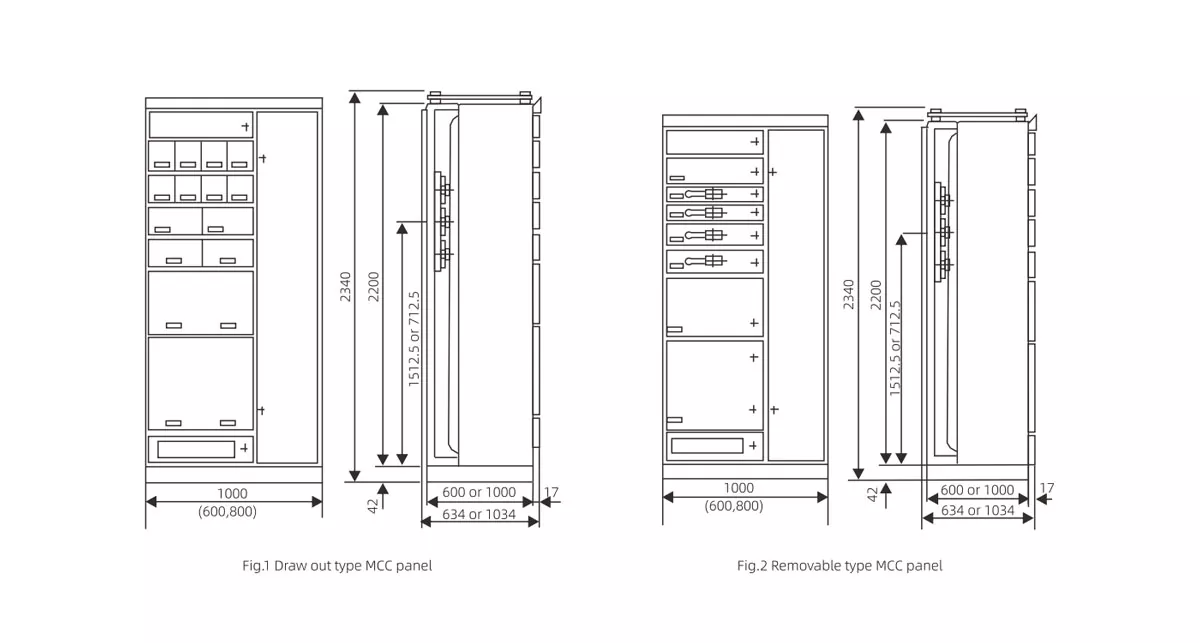

الهيكل الداخلي

الظروف البيئية المطبقة

1. درجة الحرارة المحيطة: -5 درجة مئوية إلى +40 درجة مئوية؛ متوسط ​​درجة الحرارة على مدار 24 ساعة لا يتجاوز 35 درجة مئوية

2. ارتفاع التثبيت: ≥2000 متر؛ للاستخدام الداخلي فقط

3. الرطوبة: الرطوبة النسبية ≥50% عند 40 درجة مئوية؛ الحد الأقصى للرطوبة 90% عند 20 درجة مئوية؛ مجهزة بميزات مضادة للتكثيف للتعامل مع تقلبات درجات الحرارة

4. عمودي التثبيت: ميل الخزانة لا يتجاوز 5 درجات

5. موقع التشغيل: يُحظر التركيب في المناطق التي تحتوي على وسائط قابلة للاشتعال/المتفجرة، أو اهتزازات شديدة، أو غازات كيميائية مسببة للتآكل.

تطبيقات الصناعات المتعددة وحالات المشاريع الواقعية

الحالة 1: مشروع توزيع الطاقة لقاعدة بتروكيميائية واسعة النطاق في شرق الصين

منشأة المعالجة الكيميائية ذات الإنتاج السنوي 1.2 مليون طن تستخدم 28 وحدة من مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN MNS. يعمل النظام كمركز للتحكم في المحرك في ورشة العمل، ويضمن إمداد الطاقة المستمر لأوعية التفاعل ومضخات النقل. تعمل الخزانات الحاصلة على تصنيف IP41 على عزل الغبار الكيميائي بشكل فعال، وتتحمل قضبان التوصيل المعززة التيارات المفاجئة الناتجة عن بدء تشغيل المحرك، وتتكامل واجهات الاتصال مع نظام التحكم DCS الخاص بالمصنع؛ لقد عمل النظام بثبات لمدة ثلاث سنوات دون أي حوادث ماس كهربائي.

دراسة الحالة الثانية: نظام الطاقة المساعد لمحطة طاقة حرارية بقدرة 300 ميجاوات

مجهزة بـ 35 وحدة من مجموعة المفاتيح الكهربائية GCS لتوزيع الطاقة على الأنظمة المساعدة مثل إمدادات المياه، وإزالة الكبريت، ووحدات إزالة الغبار. يدعم شريط التوصيل الرئيسي 6300A التشغيل بالحمل الكامل، في حين تعمل القدرة العالية على تحمل دائرة القصر على تخفيف تقلبات الشبكة أثناء بدء تشغيل الوحدة وإيقاف تشغيلها. تتصل الواجهات الذكية مباشرة بمنصة التحكم المركزية بالمحطة، مما يتيح إنذارات الأخطاء في الوقت الفعلي.

هواجيديان: قوة الشركة وضمان الجودة

تأسست العلامة التجارية في ونتشو، تشجيانغ في عام 1998، وتقدم مجموعة شاملة من منتجات نقل وتوزيع الطاقة، بما في ذلك المفاتيح الكهربائية ذات الجهد المنخفض، والوحدات الرئيسية الحلقية (RMUs)، والمحولات، ومثبتات الجهد، وقواطع الدائرة.

كمورد طويل الأجل لمشاريع EPC المحلية والدولية، حصلت الشركة على شهادة نظام إدارة الجودة ISO9001 وشهادة السلامة CE. نحن ندير مصنعنا الموحد مع عملية فحص الجودة الكاملة، التي تغطي المواد الخام والسلع شبه المصنعة والمنتجات النهائية؛ تخضع كل وحدة مفاتيح كهربائية لاختبار شامل للأداء الكهربائي قبل مغادرة المصنع.

يقدم فريقنا الفني المحترف خدمات شاملة، بما في ذلك تصميم نظام توزيع الطاقة، وتوجيه التثبيت في الموقع، والدعم الفني مدى الحياة. ملتزمون بالجودة أولاً، ويتم تصدير منتجاتنا إلى الأسواق في جميع أنحاء العالم.

التعليمات

Q1: هل يمكن توسيع مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN MNS لاحقًا، وما هو الحد الأقصى لعدد الدوائر لكل وحدة؟

ج1: تتميز مجموعة المفاتيح الكهربائية بتصميم معياري كامل، مما يسمح بإضافة أو إزالة وحدات الأدراج الوظيفية بشكل مرن حتى بعد التثبيت في الموقع. ليست هناك حاجة لاستبدال إطار الخزانة؛ ويكفي مجرد تركيب وحدات أدراج إضافية. تم تجهيز قضبان التوصيل الرئيسية والفرعية بواجهات توسعة محجوزة، مما يقلل بشكل كبير من وقت وتكلفة ترقيات النظام.

س2: كيف يمكنني الاختيار بين قضبان التوزيع القياسية والمعززة لنظام GCS؟

ج2: يوفر قضيب التوصيل الفرعي القياسي معدل تحمل يصل إلى 105 كيلو أمبير/0.1 ثانية، وهو مناسب لتطبيقات الأحمال الخفيفة مثل مباني المكاتب ومصانع النسيج. يتحمل الإصدار المعزز 176 كيلو أمبير/0.1 ثانية، مما يجعله مثاليًا لبيئات الدائرة القصيرة عالية التأثير الموجودة في مصانع البتروكيماويات والمنشآت المعدنية ومحطات الطاقة الكبيرة. يمكن لفريقنا الفني أن يوصي بمواصفات شريط التوصيل المناسبة مجانًا بناءً على معلمات تيار الدائرة القصيرة لموقعك.

س 3: هل تدعم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض MNS وظائف المراقبة الذكية المخصصة، وما هي بروتوكولات الاتصال المتوافقة؟

A3: تتميز جميع الخزانات بواجهات اتصال مستقلة محجوزة وتدعم تركيب وحدات مراقبة ذكية مخصصة. وهي متوافقة مع بروتوكولات الاتصال السائدة في صناعة الطاقة، فهي تتيح نقل البيانات عن بعد - بما في ذلك الجهد والتيار ودرجة حرارة الخزانة وإشارات الأعطال - بالإضافة إلى التحكم عن بعد وتنبيهات الحالات الشاذة. ويمكن أيضًا توفير حلول الأسلاك الثانوية والتكامل مع أنظمة المراقبة عند الطلب.

المعلمة الفنية للدائرة الأولية (حسب Dw45)

ملحوظة:

1. تيار قضيب التوصيل العمودي يصل إلى 2000A@+35°C؛ (+40 درجة مئوية مع برودة)

2. يتم أخذ درجة الحماية من lP54 في الاعتبار للتصميم الخاص إذا لزم الأمر
