GGD المفاتيح الكهربائية ذات الجهد المنخفض

تدمج مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GGD عقودًا من الخبرة في التصنيع، وخطوط الإنتاج الموحدة، ومراقبة الجودة الصارمة. فهو يوازن بين السلامة والمتانة والحاجة إلى ترقيات ذكية، ويخدم احتياجات توزيع الطاقة عبر قطاعات البنية التحتية الصناعية والتجارية والسكنية والطاقة. أثبتت المعدات ثباتها في العديد من المشاريع الواقعية واعتمادها بالكامل، وتوفر للعملاء المحليين والدوليين حلاً فعالاً من حيث التكلفة وطويل الأمد لتوزيع الطاقة ذات الجهد المنخفض.

نحن ندير مرافق التصنيع الشاملة الخاصة بنا، والتي تتميز بورش عمل الصفائح المعدنية، وخطوط التجميع، ومراقبة جودة العملية الكاملة بما في ذلك اختبارات تقادم التشغيل. تأتي المنتجات مع شهادة 3C كاملة، وشهادات مطابقة المصنع، ومخططات النظام. باعتبارنا موردًا عالميًا موثوقًا به، فإننا نقدم خيارات التخصيص - مثل الأبعاد غير القياسية، والتصميمات المضادة للتآكل/الانفجار، وترقيات التوزيع الذكية - إلى جانب الخدمات الشاملة بما في ذلك استطلاعات الموقع، وتحسين الحلول، وإرشادات التثبيت. تؤكد العديد من عمليات تنفيذ المشاريع الناجحة على موثوقية المعدات، بما في ذلك قدرات تحمل الدائرة القصيرة، وتقييمات الحماية المختلفة، والعزل المجزأ.

نظرة عامة على المنتج

تتكون سلسلة GGD من خزانات توزيع الطاقة ذات الجهد المنخفض الداخلية ذات النوع الثابت والتي تم تطويرها بشكل مستقل بواسطة HUAJIDIAN، والمصممة وفقًا للمعيار الوطني GB7251 والمعيار الدولي IEC60439:

1 شبكة الطاقة القابلة للتطبيق: تردد صناعي 50 هرتز، أنظمة توزيع الجهد المقنن 400 فولت.

2 النطاق الحالي: 630A-3150A؛ سعة قضيب التوصيل الرئيسي تصل إلى 3150 أمبير (قابلة للتعديل حسب الطلب).

3 وظائف أساسية: توزيع الطاقة، وحماية من الحمل الزائد والدائرة القصيرة، والتحكم في تشغيل/إيقاف المحرك.

4 التكوين المرن: يمكن دمجه مع خزائن التغذية الواردة، وخزائن التغذية الصادرة، وخزائن تعويض الطاقة التفاعلية لتشكيل نظام متكامل لتوزيع الطاقة ذات الجهد المنخفض.

5 سيناريوهات التطبيق: محطات توليد الطاقة، والمحطات الفرعية، والمواقع الصناعية والتعدينية، ومرافق تجهيز الأغذية، والمجمعات التجارية، والمباني السكنية الشاهقة.

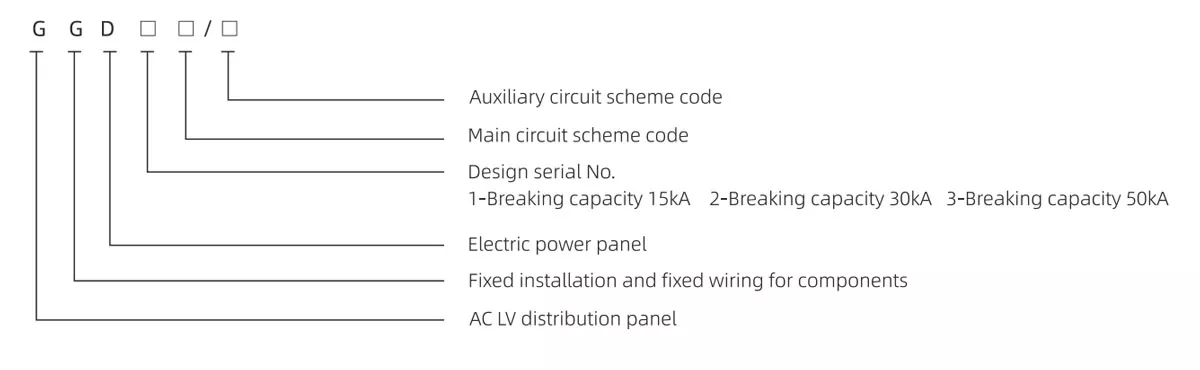

نموذج

هواجيديان قدرات التصنيع

1. ورشة الصفائح المعدنية المخصصة: تتولى عمليات قطع الخزائن، والثني، والتشكيل.

2. خط تجميع المكونات المتخصصة: إجراءات التجميع الموحدة لتقليل الأخطاء البشرية.

3. فحص شامل للمواد الواردة: فحص صارم لقضبان التوصيل النحاسية، وقواطع الدائرة، والألواح الفولاذية، ومكونات العزل عند الدخول.

4. اختبار احتراق المنتج النهائي: تخضع كل خزانة لاختبار احتراق المنتج قبل مغادرة المصنع لإزالة الأخطاء الكامنة.

5. توثيق التسليم الكامل: تأتي كل وحدة مع شهادة مطابقة المصنع، وشهادة 3C الكاملة، ومخططات النظام الأساسي والثانوي المخصصة.

بالإضافة إلى المنتجات القياسية، نقدم خدمات التخصيص الشاملة: الأبعاد غير القياسية، وترقيات الحماية ضد التآكل أو الانفجار، وتركيب وحدات الاتصال عن بعد وأنظمة مراقبة استهلاك الطاقة. كما نقدم أيضًا استبيانات في الموقع، وتحسينًا تخطيطيًا، وإرشادات فنية في الموقع للتثبيت.

المواصفات الفنية الرئيسية

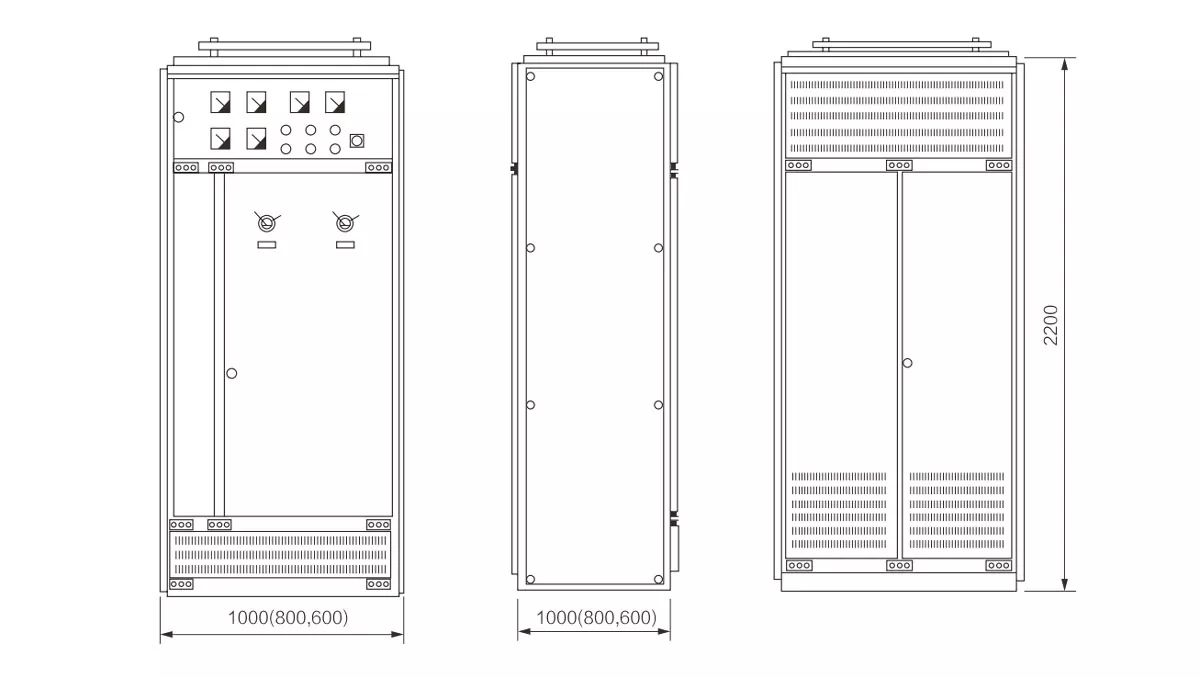

تصميم هيكل مجلس الوزراء وحدات

1. إطار وألواح الخزانة

تتميز الملامح الهيكلية بفتحات تركيب معيارية قياسية مثقوبة مسبقًا مقاس 20 مم وتستخدم تجميعًا مثبتًا بمسامير بدلاً من اللحام المكثف؛ وهذا يضمن قوة ميكانيكية عالية قادرة على تحمل القوى الكهرومغناطيسية المتولدة أثناء أحداث الدائرة القصيرة. أبواب الخزانات والألواح الجانبية مصنوعة من الفولاذ المدلفن على البارد عالي الجودة بسمك 1.5-2.0 مم، وتمت معالجته بعملية مزدوجة الطبقة (إزالة الفوسفات/الصدأ متبوعة بطبقة مسحوق إلكتروستاتيكي إيبوكسي) لضمان مقاومة الأحماض والقلويات ومتانة طويلة الأمد ضد التقشير أو الصدأ.

2. حجرة بسبار العلوية

تحتوي غرفة قضبان التوصيل المستقلة والمغلقة في الجزء العلوي على قضبان التوصيل الرئيسية المصنوعة من النحاس T2 والمؤمنة بمشابك قضبان التوصيل PPO المقاومة للهب (المصنفة لمقاومة الحرارة حتى 120 درجة مئوية). تحتوي هذه الحجرة المعزولة على أخطاء محتملة في قضيب التوصيل، مما يمنع تلف المكونات الموجودة في الأقسام أدناه.

3. مقصورة الوحدة الوظيفية الأمامية

تنقسم منطقة التشغيل الأمامية إلى قسم عرض الأجهزة وقسم تشغيل المفتاح؛ تسمح النافذة الشفافة بقراءة الأدوات والتحقق من حالة التبديل دون فتح الباب. فهو يدمج قواطع الدائرة، والموصلات، والأدوات، وأضواء المؤشر لتسهيل توزيع الطاقة متعدد الدوائر.

4. مقصورة الكابل السفلية

تتميز غرفة الأسلاك المستقلة في الجزء السفلي بمنافذ دخول/خروج كابل مقطوعة مسبقًا وفتحات تهوية. يتم توجيه أسلاك الطاقة والتحكم بشكل منفصل لمنع التداخل أثناء الصيانة، بينما تعمل فتحات التهوية الكثيفة في القاعدة على خفض درجة حرارة التشغيل الداخلية بشكل مستمر.

مزايا المنتج الأساسية

1. أداء متفوق للسلامة في ماس كهربائى

تدعم مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD تيار تحمل لفترة قصيرة يصل إلى 50 كيلو أمبير؛ خضعت اختيارات قضيب التوصيل والمكونات لاختبارات محاكاة لارتفاع درجة حرارة الدائرة القصيرة. في حالة حدوث ماس كهربائي مفاجئ، يظل هيكل الخزانة بدون تشوه ولا تذوب قضبان التوصيل النحاسية، مما يقلل بشكل كبير من خطر نشوب حريق في أنظمة توزيع الطاقة. وهذا يجعلها مناسبة للمنشآت ذات الأحمال النبضية عالية الطاقة، مثل مصانع الصهر ومواقع الصناعات الثقيلة.

2. عزل مجزأ وحماية شاملة من الصدمات الكهربائية

تمنع الحماية القياسية IP30 دخول الأجسام الغريبة الصلبة التي يزيد حجمها عن 2.5 ملم وملامسة الأصابع العرضية للأجزاء الحية. إن قضيب التوصيل والوحدة الوظيفية ومقصورات الكابلات معزولة تمامًا، مما يضمن عدم انتشار الخلل في منطقة واحدة إلى مناطق أخرى. تعمل ميزة قطع التيار الكهربائي الاختيارية للباب على التخلص من خطر حدوث صدمة كهربائية أثناء الصيانة.

3. تصميم الوصول الأمامي للتوسع والتعديل منخفض التكلفة

تتميز بتصميم كامل للوصول الأمامي، حيث يتم تثبيت جميع المكونات في المقدمة؛ لا يتطلب استبدال الأجزاء أو كابلات التوجيه إزالة اللوحة الخلفية. تسمح فتحات التركيب المعيارية بتوسيع السعة في المستقبل دون إجراء تعديلات على الإطار، مما يقلل التكاليف المرتبطة بوقت التوقف عن العمل والتعديل التحديثي.

4. نطاق درجة حرارة واسع، مناسب لظروف التشغيل القاسية

تعتبر مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GGD القياسية مناسبة للبيئات التقليدية التي تتراوح من -5 درجة مئوية إلى +40 درجة مئوية. تم تصميم العلبة التي تمت ترقيتها بتصنيف IP54 للبيئات ذات الرطوبة العالية أو الغبار أو التآكل - مثل المصانع الكيميائية ومواقف السيارات تحت الأرض - مما يضمن التشغيل المستقر حتى في المناطق التي تعاني من تقلبات كبيرة في درجات الحرارة.

سيناريوهات التطبيق

1. القطاع الصناعي: التعدين والتعدين، ومصانع الآلات، والمناطق الصناعية الكيميائية، وورش تصنيع الأغذية. توزيع الطاقة والتحكم فيها للأدوات الآلية وضواغط الهواء ومحركات المروحة.

2. المباني التجارية والسكنية: المجمعات السكنية الشاهقة والمجمعات التجارية وغرف التوزيع تحت الأرض لمباني المكاتب. إمدادات الطاقة والتحكم في الإضاءة والتكييف المركزي ومضخات الحريق.

3. البنية التحتية للطاقة: محطات توليد الطاقة الصغيرة والمتوسطة الحجم والمحطات الفرعية الإقليمية؛ أنظمة توزيع الطاقة الكاملة ذات الجهد المنخفض لمعدات المصانع المساعدة.

حالات المشاريع في العالم الحقيقي

1. مشروع GGD بقدرة 50 كيلو أمبير عالي الكسر لمصهر Gansu

قام أحد مصاهر المعادن غير الحديدية في شمال غرب الصين بشراء 48 وحدة من مجموعة المفاتيح الكهربائية GGD عالية القدرة HUAJIDIAN 1200A لتكون بمثابة خزانات التوزيع الرئيسية لورشة العمل الخاصة به، حيث واجهت المنشأة ارتفاعًا كبيرًا في تيار الحمل ومتطلبات حماية صارمة من ماس كهربائى. تم تشغيل الجهاز بشكل مستمر لمدة ثلاث سنوات دون تشوه في العلبة أو أخطاء في ارتفاع درجة حرارة قضيب التوصيل؛ تولى فريقنا العملية بأكملها، بما في ذلك استطلاعات الموقع وتحسين الحلول وإرشادات التثبيت في الموقع.

2. مشروع GGD المقاوم للتآكل IP54 لإنشاء حديقة كيميائية ساحلية

قامت محطة ضخ تحت الأرض في مجمع كيميائي ساحلي بشراء 26 وحدة من المفاتيح الكهربائية المقاومة للتآكل IP54 المخصصة لتحمل الرطوبة العالية والغازات المسببة للتآكل. لقد قمنا بتحديث عملية الطلاء وقمنا بتركيب وصلات كابلات محكمة الغلق؛ عملت المعدات بثبات لمدة 24 شهرًا دون أي مشاكل تتعلق بالصدأ أو تدهور العزل.

التعليمات

Q1: ما هي خدمات التخصيص التي تدعمها مجموعة المفاتيح الكهربائية ذات الجهد المنخفض HUAJIDIAN GGD؟

A1: ثلاثة مجالات تخصيص رئيسية: ① تخصيص الأبعاد: ضبط أبعاد الخزانة (الطول والعرض والارتفاع) لتناسب المساحة المحددة لغرفة توزيع الطاقة؛ ② ترقيات الحماية: تصنيفات IP40/IP54، والطلاءات المضادة للتآكل، والتعزيزات الهيكلية المقاومة للانفجار، ومناسبة للمصانع الكيميائية وعمليات التعدين؛ ③ الترقيات الذكية: التثبيت المسبق لقدرات الاتصال عن بعد، ومراقبة استهلاك الطاقة، وأجهزة تعويض الطاقة التفاعلية التلقائية. تشمل الخدمات المجانية الدراسات الاستقصائية في الموقع، وتحسين الرسم، وإرشادات التثبيت في الموقع.

س2: ما هي وثائق التأهيل المضمنة مع تسليم كل وحدة HUAJIDIAN GGD؟

ج2: يتم توفير مجموعة كاملة من الوثائق الرسمية عند الشحن: شهادة مطابقة المصنع، وتقرير شهادة إلزامية 3C كامل، ومخططات النظام الكهربائي، ومخططات تخطيط قضيب التوصيل، وقائمة مفصلة بمواصفات المكونات. تتوافق جميع الوثائق مع معايير القبول لشبكات الطاقة المحلية ومتطلبات عطاءات المشاريع الخارجية.

س 3: ما هي الاختلافات البيئية بين خزانة IP30 القياسية وخزانة IP54 الاختيارية؟

A3: نموذج IP30 القياسي مناسب لغرف التوزيع النظيفة والجافة في محطات الطاقة ومباني المكاتب ومصانع الآلات العامة، ويوفر الحماية في المقام الأول ضد الأجسام الصلبة الكبيرة. يوفر طراز IP54 الحماية ضد رذاذ الماء والغبار الناعم، مما يجعله مناسبًا للبيئات الرطبة أو المسببة للتآكل مثل غرف المضخات تحت الأرض، والمصانع الكيميائية الساحلية، ومواقع التعدين المتربة؛ تتميز هذه الوحدات بحشوات مانعة للتسرب، ومنافذ كابلات مقاومة للماء، وطلاءات معززة مضادة للصدأ.
